火警报警器Verilog代码Quartus 开发板

名称：火警报警器Verilog代码Quartus  开发板

软件：Quartus

语言：Verilog

代码功能：

要求：

（1）拨动开关K1-K12，则对应的led红灯闪烁（闪烁频率为2-4Hz），七段数码管显示所对应的楼层1-12，例如拨动开关K6，则对应led6红灯闪烁，七段数码管显示06。当拨回开关k6后，则灯关闭，七段数码管不显示。若同时按下多个开关，则对应的led灯均闪烁，七段数码管显示最高楼层

（2）外部输入脉冲信号频率为50mhz；

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

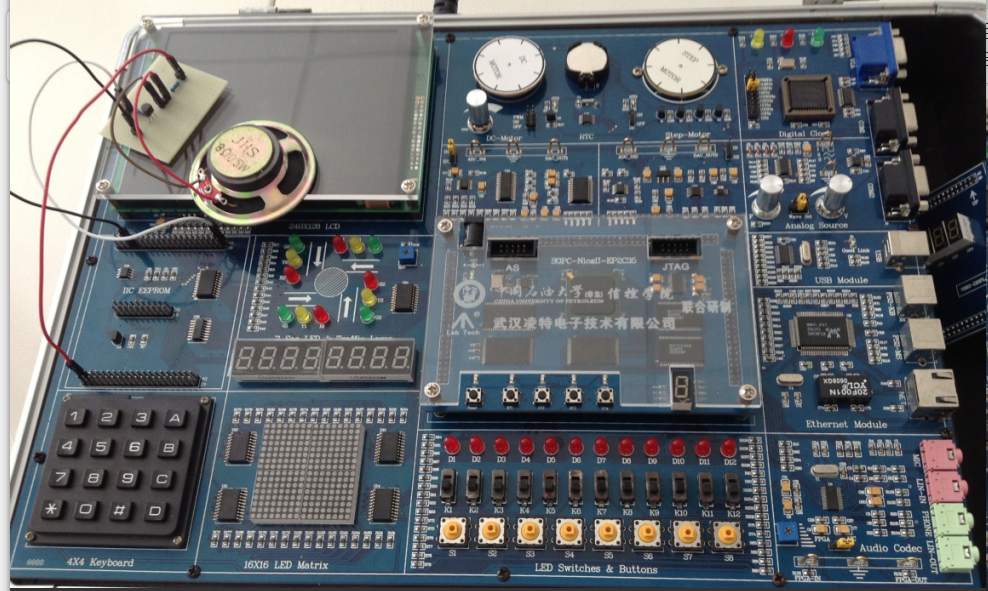

本代码已在开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

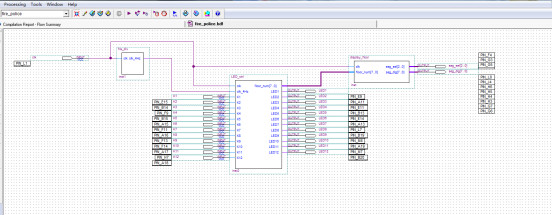

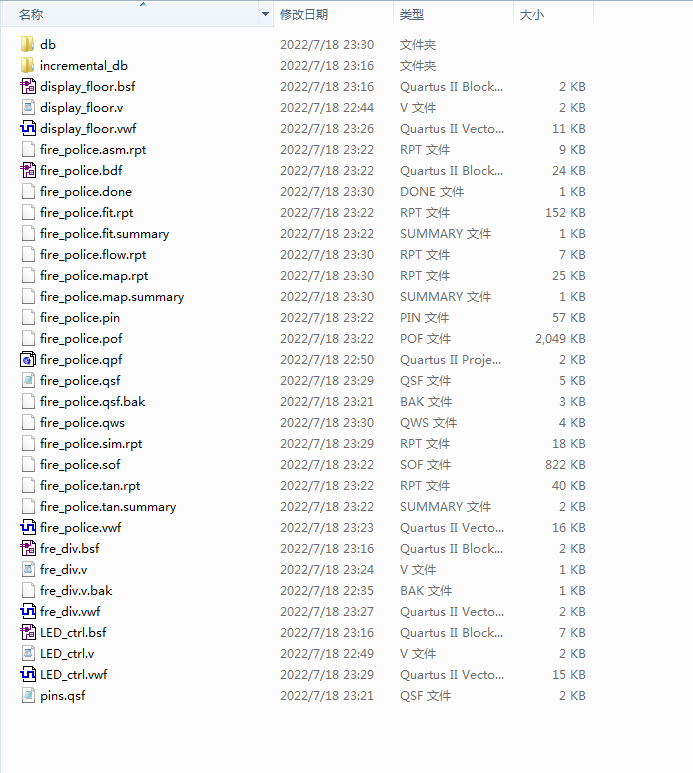

1. 工程文件

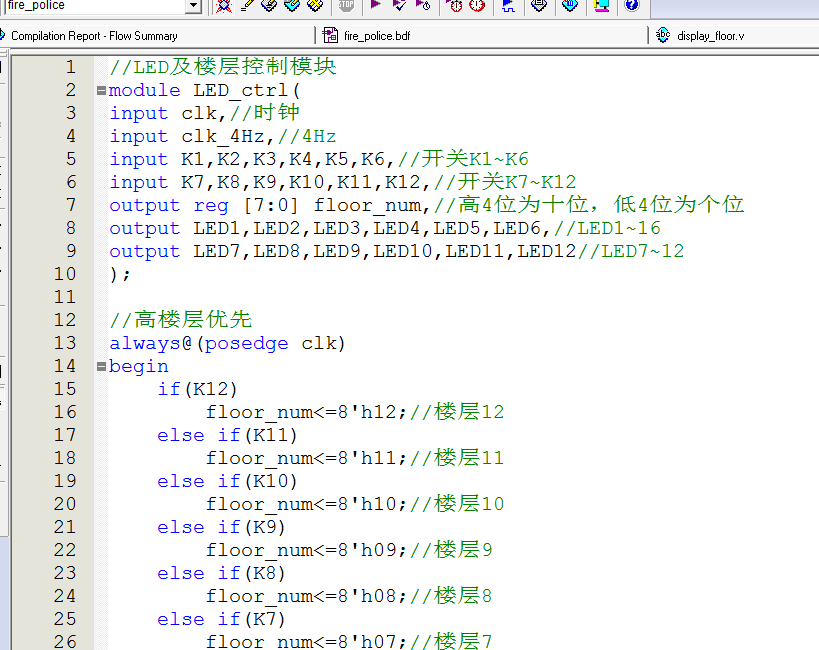

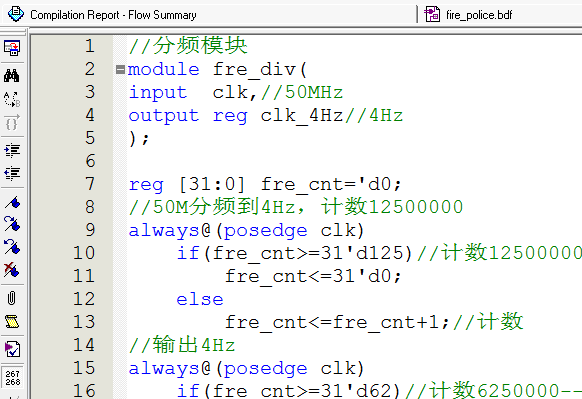

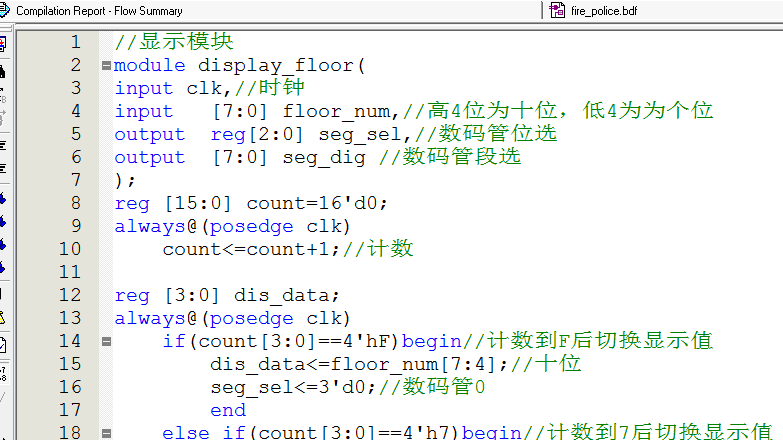

2. 程序文件

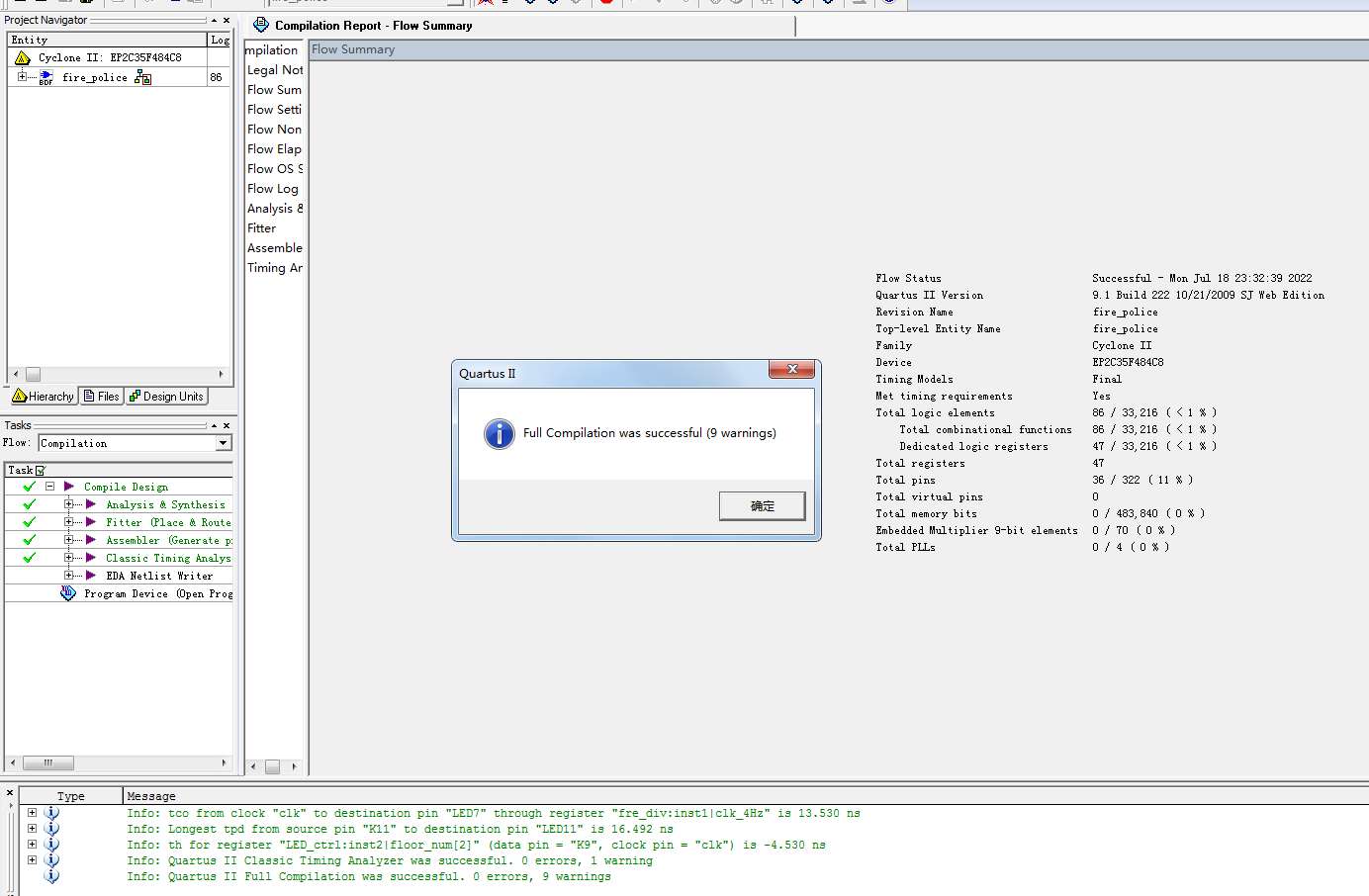

3. 程序编译

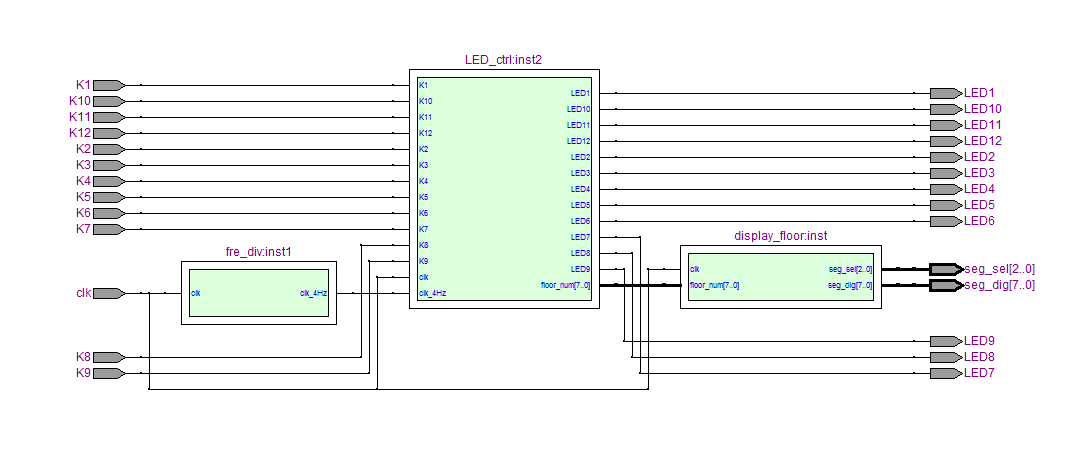

4. RTL图

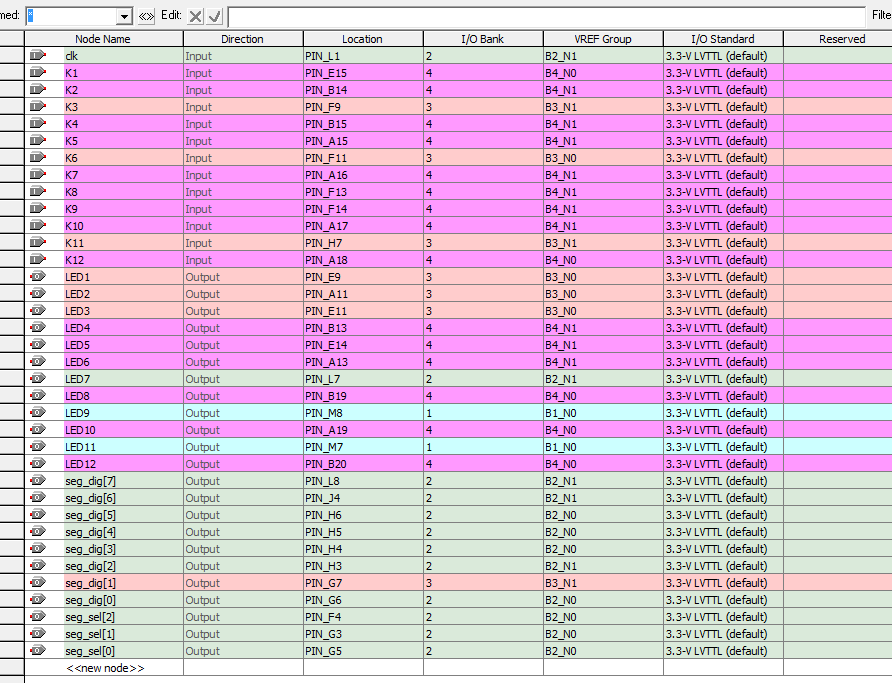

5. 管脚分配

6. 仿真图

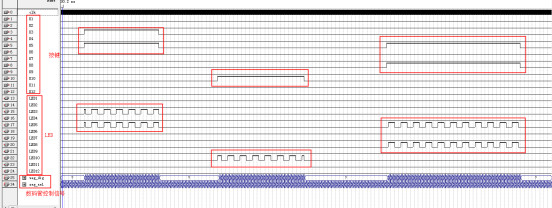

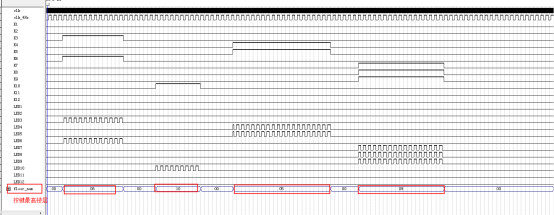

整体仿真图

分频模块

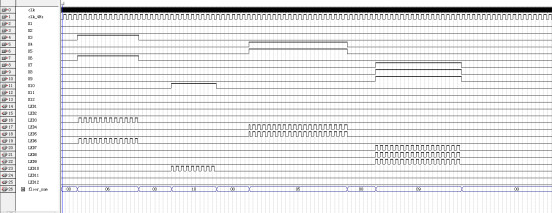

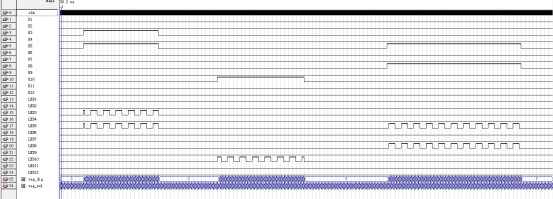

LED及楼层控制模块

显示模块

部分代码展示:

//分频模块
module fre_div(
input  clk,//50MHz
output reg clk_4Hz//4Hz
);
reg [31:0] fre_cnt='d0;
//50M分频到4Hz，计数12500000
always@(posedge clk)
if(fre_cnt>=31'd125)//计数12500000--仿真改小为125
fre_cnt<=31'd0;
else
fre_cnt<=fre_cnt+1;//计数
//输出4Hz
always@(posedge clk)
if(fre_cnt>=31'd62)//计数6250000--仿真改小为62
clk_4Hz<=1;
else
clk_4Hz<=0;//计数

代码文件（付费下载）：
