基于FPGA的可变模计数器Verilog代码Quartus仿真

名称：基于FPGA的可变模计数器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

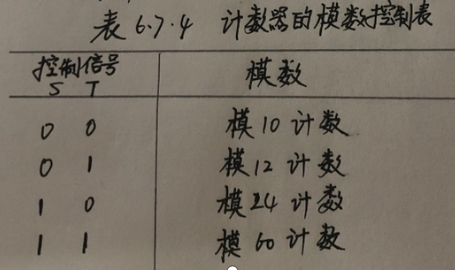

试用 verilog语言描述一个变模计数器,在s和T的控制下实现同步模10模12模24和模60计数,其模数控制表如6.7.4所示,并要求具有异步清零和暂时计数的能,然后用quartus软件进行逻功能仿真,并给出仿真波形

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

可变模计数器设计--含要求.doc

1. 题目

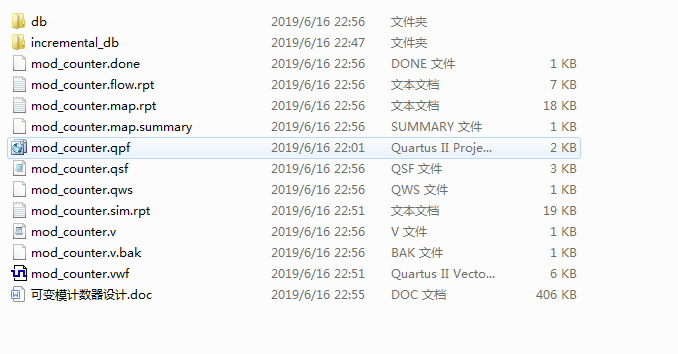

2. 工程文件

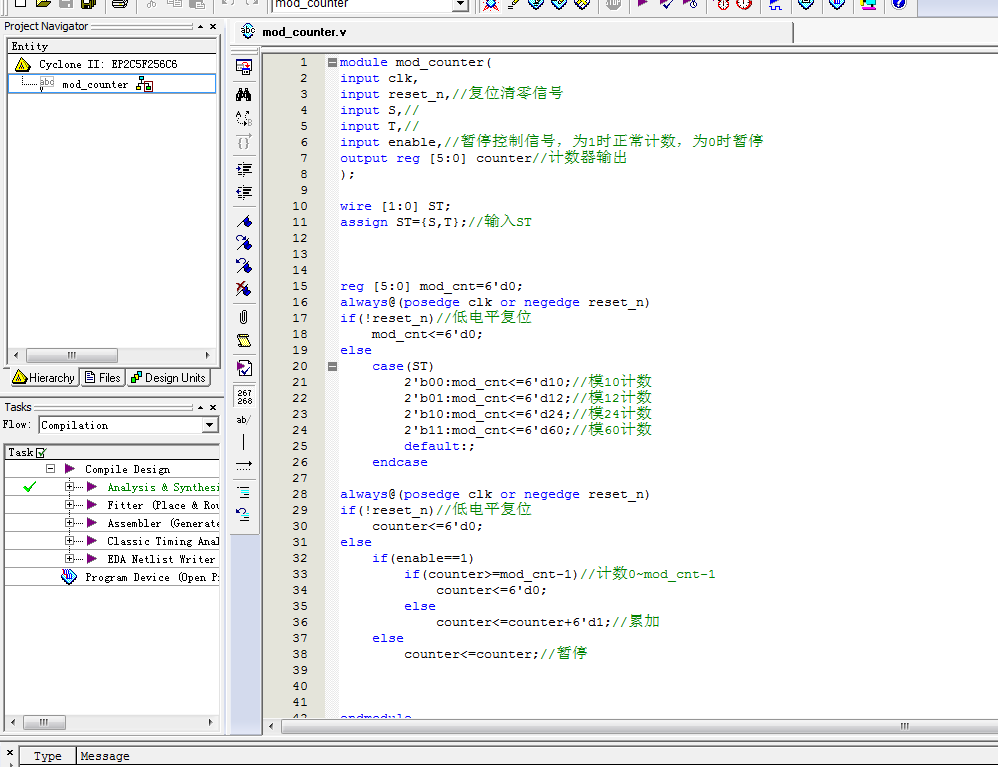

3. 程序文件

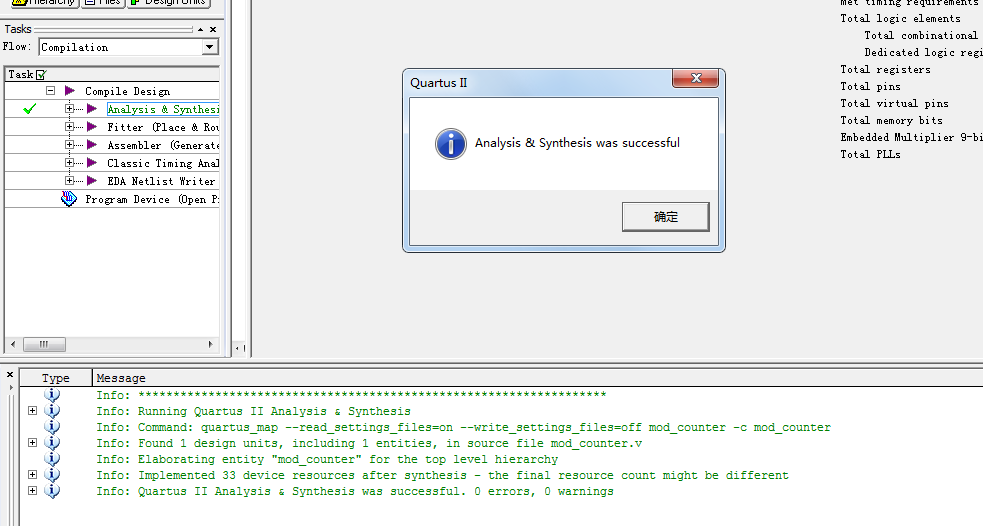

4. 程序编译

5. 仿真图设置

6. 仿真图

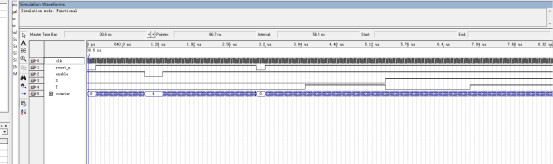

整体仿真

异步清零，reset_n为低电平时计数器输出0

异步清零，reset_n为低电平时计数器输出0

暂停计数，enable为低电平时，暂停计数，高电平时正常计数

模10计数器，S=0，T=0

模12计数器，S=0，T=1

模24计数器，S=1，T=0

模60计数器，S=1，T=1

部分代码展示:

module mod_counter(
input clk,
input reset_n,//复位清零信号
input S,//
input T,//
input enable,//暂停控制信号，为1时正常计数，为0时暂停
output reg [5:0] counter//计数器输出
);
wire [1:0] ST;
assign ST={S,T};//输入ST
reg [5:0] mod_cnt=6'd0;
always@(posedge clk or negedge reset_n)
if(!reset_n)//低电平复位
mod_cnt<=6'd0;
else
case(ST)
2'b00:mod_cnt<=6'd10;//模10计数
2'b01:mod_cnt<=6'd12;//模12计数
2'b10:mod_cnt<=6'd24;//模24计数
2'b11:mod_cnt<=6'd60;//模60计数
default:;
endcase
always@(posedge clk or negedge reset_n)
if(!reset_n)//低电平复位
counter<=6'd0;
else
if(enable==1)

代码文件（付费下载）：
