基于FPGA的数字电子时钟VHDL代码Quartus仿真

名称：基于FPGA的数字电子时钟VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

1)数字钟功能:能进行年、月、日、时、分、秒计时显示的数字电子钟

2)校时功能:对年、月、日、时、分、秒进行手动调节以校准时间

3)扩展功能:另外实现闹钟功能以及秒表功能

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

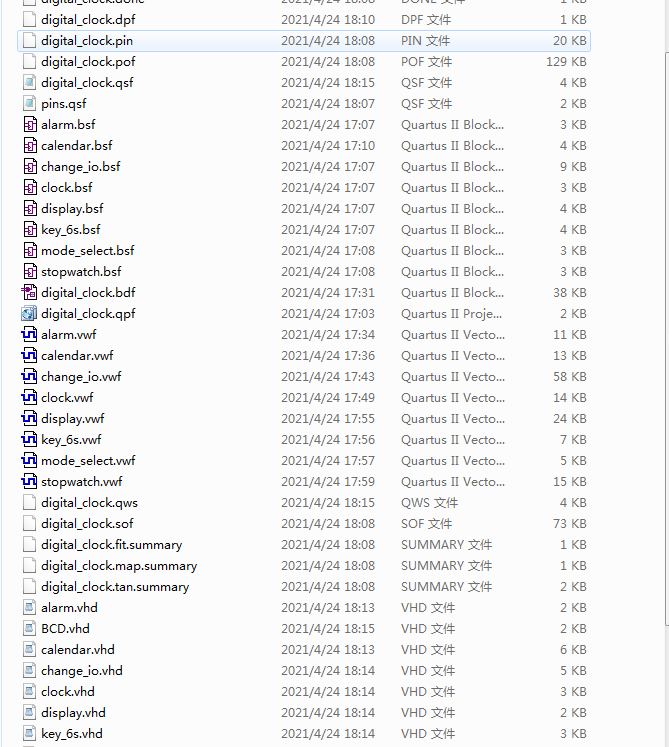

1. 工程文件

2. 程序文件

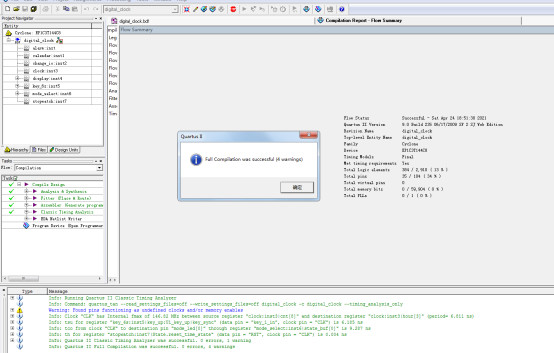

3. 程序编译

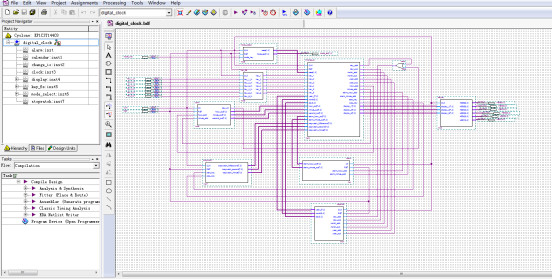

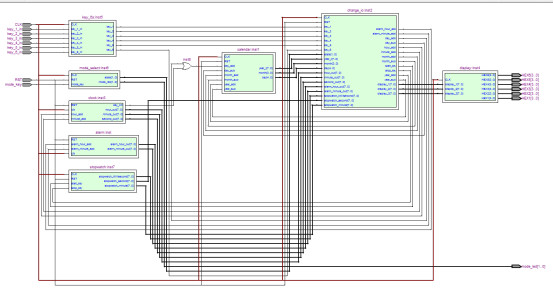

4. RTL图

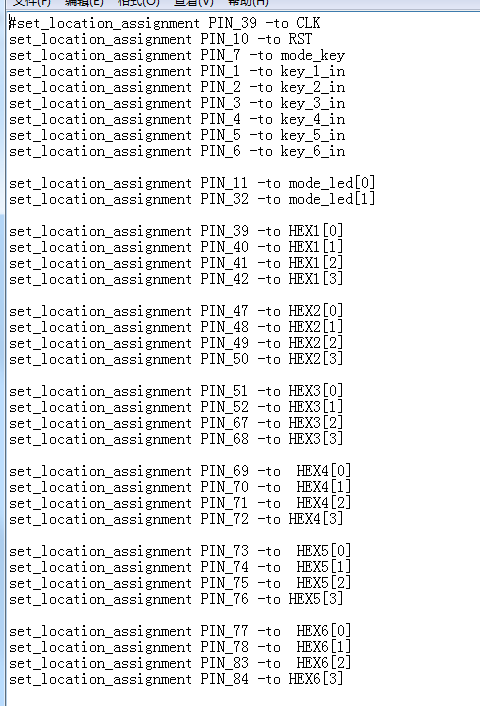

5. 管脚分配

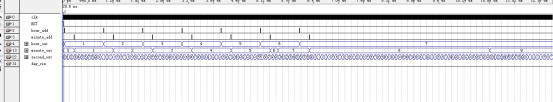

6. 仿真图

闹钟模块

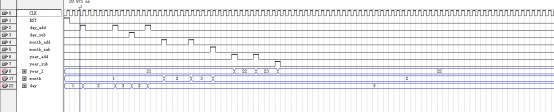

年月日模块

时分秒模块

秒表模块

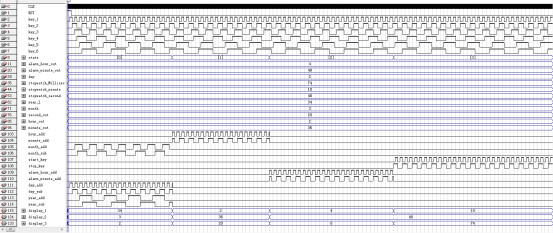

端口复用切换模块

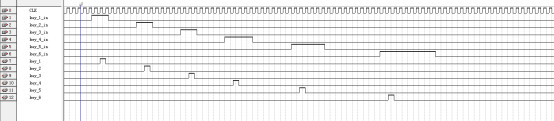

按键输入模块

模式选择模块

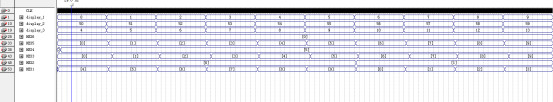

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--闹钟模块
ENTITY alarm IS
   PORT (
      clk               : IN STD_LOGIC;
      RST               : IN STD_LOGIC;

      alarm_hour_add    : IN STD_LOGIC;
      alarm_minute_add  : IN STD_LOGIC;

      alarm_hour_out    : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      alarm_minute_out  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END alarm;
ARCHITECTURE behave OF alarm IS

   SIGNAL alarm_hour   : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL alarm_minute : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN

   PROCESS (clk, RST)
   BEGIN
      IF (RST = '1') THEN
         alarm_hour <= "00000000";
         alarm_minute <= "00000000";
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (alarm_hour_add = '1') THEN
            IF (alarm_hour >= "00010111") THEN
               alarm_hour <= "00000000";
            ELSE
               alarm_hour <= alarm_hour + "00000001";
            END IF;
         ELSIF (alarm_minute_add = '1') THEN
            IF (alarm_minute >= "00111011") THEN
               alarm_minute <= "00000000";
            ELSE
               alarm_minute <= alarm_minute + "00000001";
            END IF;
         END IF;
      END IF;
   END PROCESS;


   alarm_hour_out <= alarm_hour;
   alarm_minute_out <= alarm_minute;

END behave;
