基于FPGA的汽车尾灯控制器设计Verilog代码Quartus 实验箱

名称：基于FPGA的汽车尾灯控制器设计Verilog代码Quartus  实验箱

软件：Quartus

语言：Verilog

代码功能：

1汽车正常使用时指示灯不亮;

2汽车右转时,右侧的一盏灯亮

3汽车左转时,左侧的一盏灯亮

4汽车刹车时,左右两侧的指示灯同时亮

5汽车夜间行驶时,左右两侧的指示灯同时一直亮,供照明使用

6完成全部流程:设计规范文档、模快设计、代码输入、功能仿真、约束与综合、布局布线、付序仿真,下载验证等

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

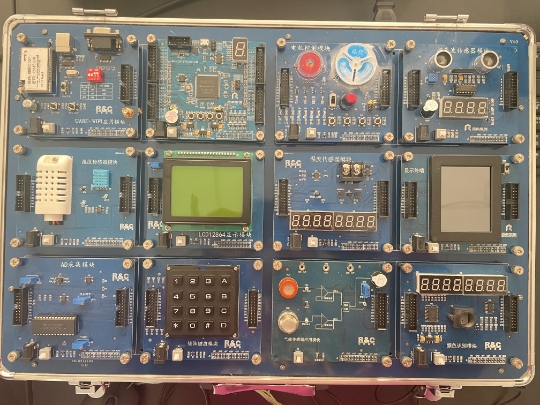

本代码已在实验箱验证，实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

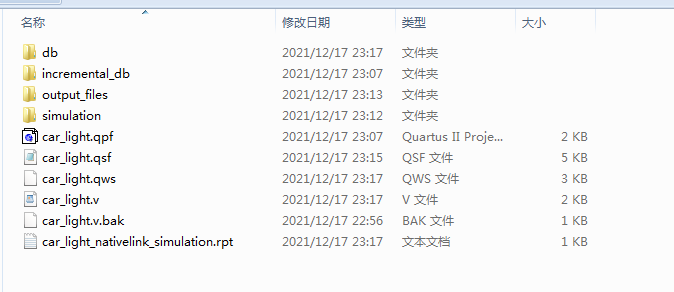

1. 工程文件

2. 程序文件

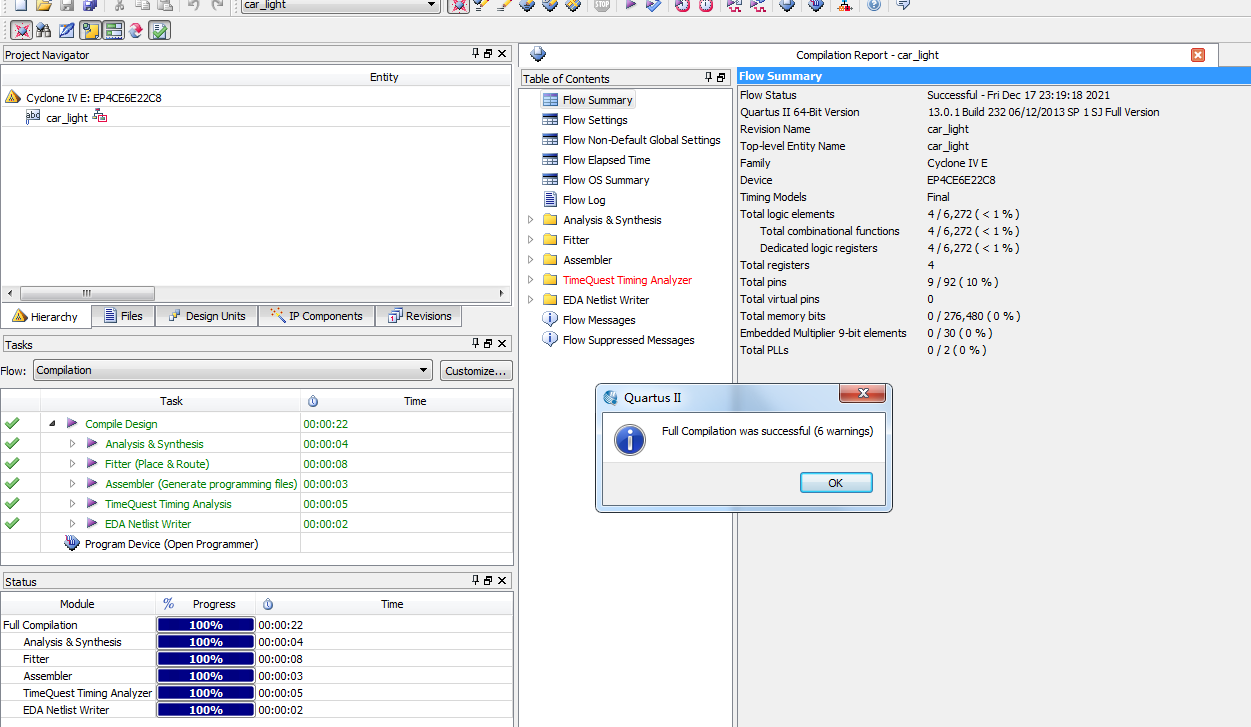

3. 程序编译

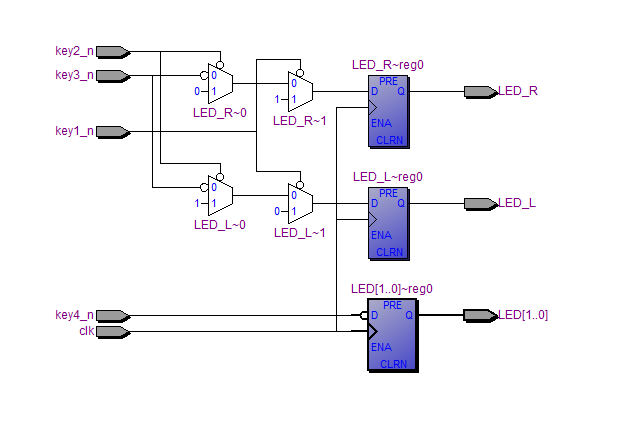

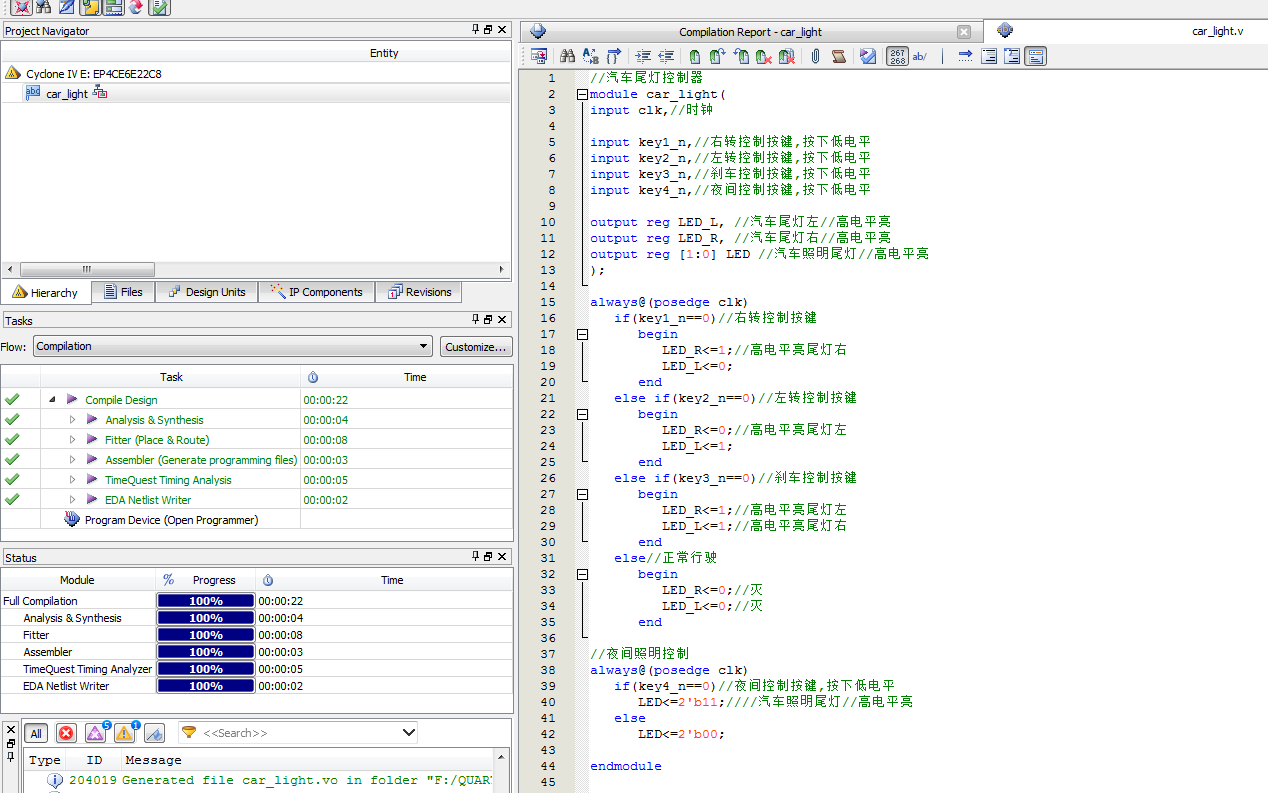

4. RTL图

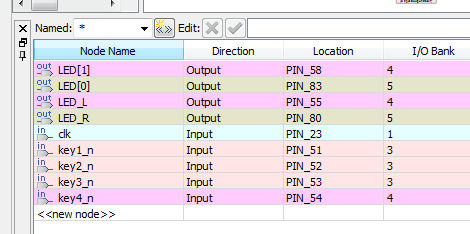

5. 管脚分配

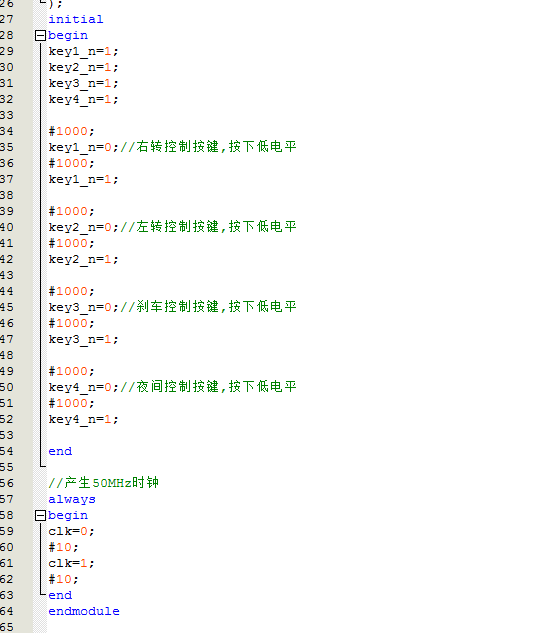

6. Testbench

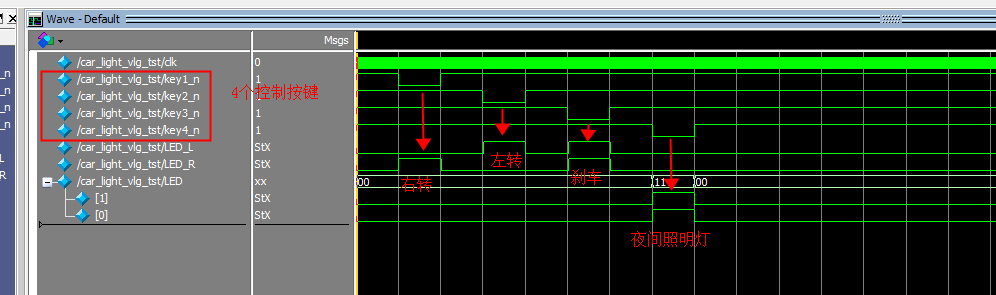

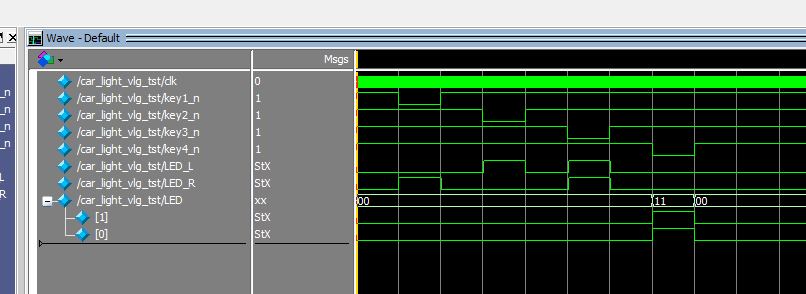

7. 仿真图

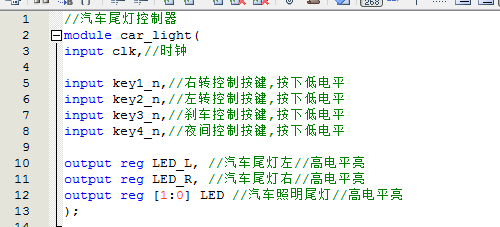

部分代码展示:

//汽车尾灯控制器
module car_light(
input clk,//时钟
input key1_n,//右转控制按键,按下低电平
input key2_n,//左转控制按键,按下低电平
input key3_n,//刹车控制按键,按下低电平
input key4_n,//夜间控制按键,按下低电平
output reg LED_L, //汽车尾灯左//高电平亮
output reg LED_R, //汽车尾灯右//高电平亮
output reg [1:0] LED //汽车照明尾灯//高电平亮
);
always@(posedge clk)
if(key1_n==0)//右转控制按键
begin
LED_R<=1;//高电平亮尾灯右
LED_L<=0;
end
else if(key2_n==0)//左转控制按键
begin
LED_R<=0;//高电平亮尾灯左
LED_L<=1;
end
else if(key3_n==0)//刹车控制按键
begin
LED_R<=1;//高电平亮尾灯左
LED_L<=1;//高电平亮尾灯右
end
else//正常行驶
begin
LED_R<=0;//灭
LED_L<=0;//灭
end

代码文件（付费下载）：
