基于FPGA的8路彩灯控制器设计Verilog代码Quartus仿真

名称：基于FPGA的8路彩灯控制器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

8路彩灯控制器

具有2种彩灯工作模式，通过按键切换

模式1：依次点亮，然后依次熄灭，如此循环

模式2：先奇数点亮，然后偶数点亮，如此循环

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

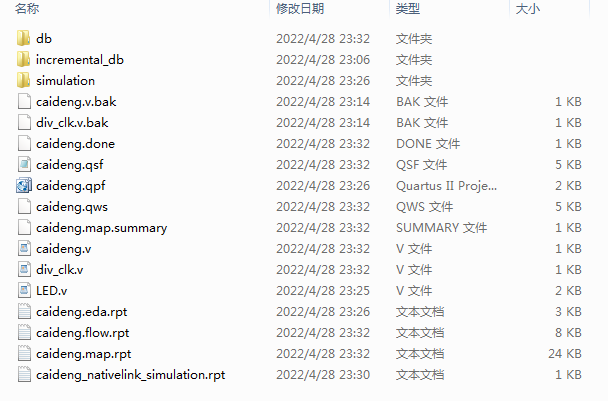

1. 工程文件

2. 程序文件

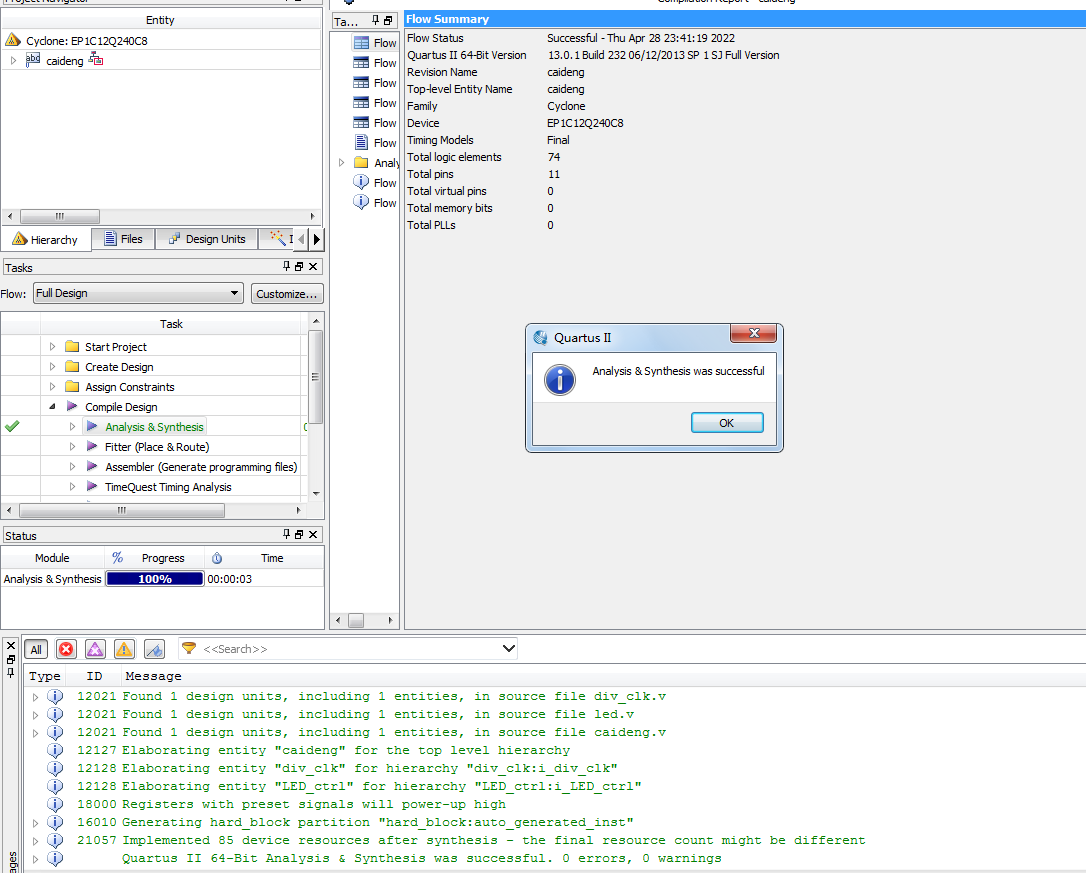

3. 程序编译

4. RTL图

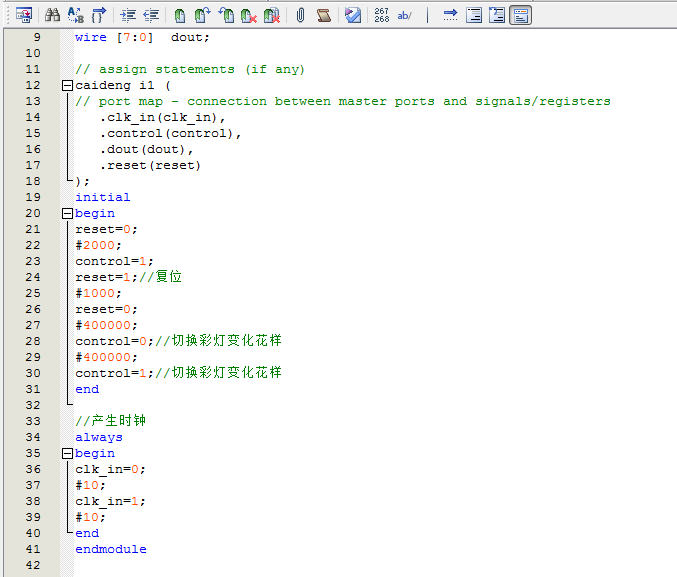

5. 仿真文件（testbench）

6. 仿真图

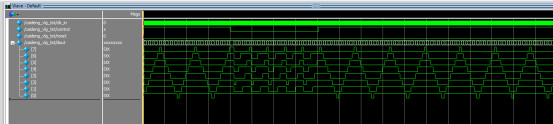

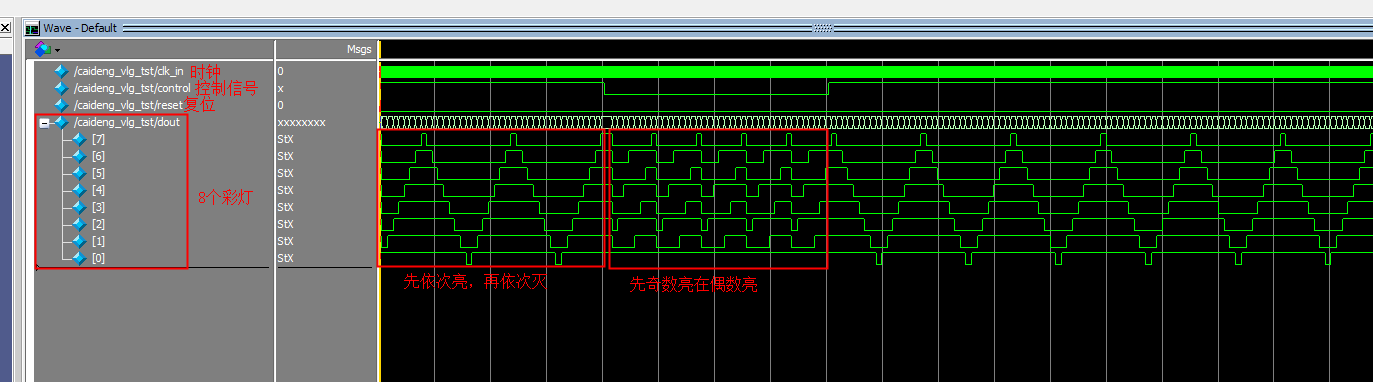

整体仿真图

分频模块div_clk

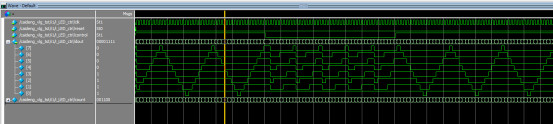

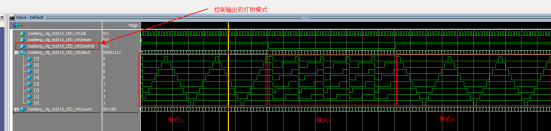

彩灯花型控制模块LED_ctrl

部分代码展示:

//彩灯控制
module caideng(
input clk_in,//输入时钟1KHz
input reset,//复位，高电平有效
input control,//控制信号
output [7:0] dout//输出8路彩灯
);
wire clk_2;//2Hz
wire clk;
//分频模块
div_clk i_div_clk(
. clk_in(clk_in),//输入时钟1KHz
. clk_2(clk_2)//产生时钟clk_2=2Hz
);
//彩灯花型控制模块
LED_ctrl i_LED_ctrl(
. clk(clk_2),//clk控制彩灯变化速率
. reset(reset),//复位
. control(control),//控制信号
. dout(dout)//输出8路彩灯
);
endmodule
