基于FPGA的14位全加器设计Verilog代码Quartus仿真

名称：基于FPGA的14位全加器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

14位全加器

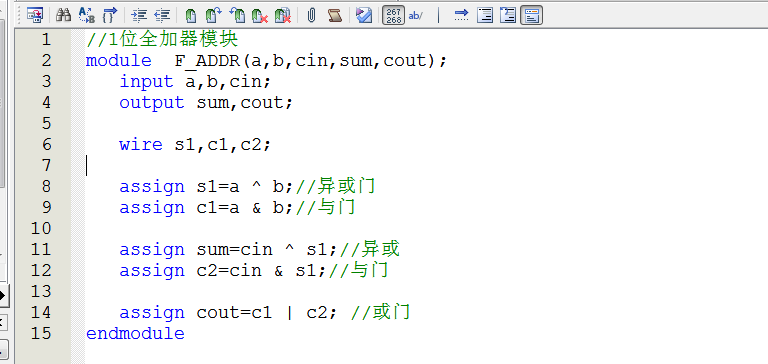

设计1位全加器，并将1位全加器组合为14位全加器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

14位加法器仿真.doc

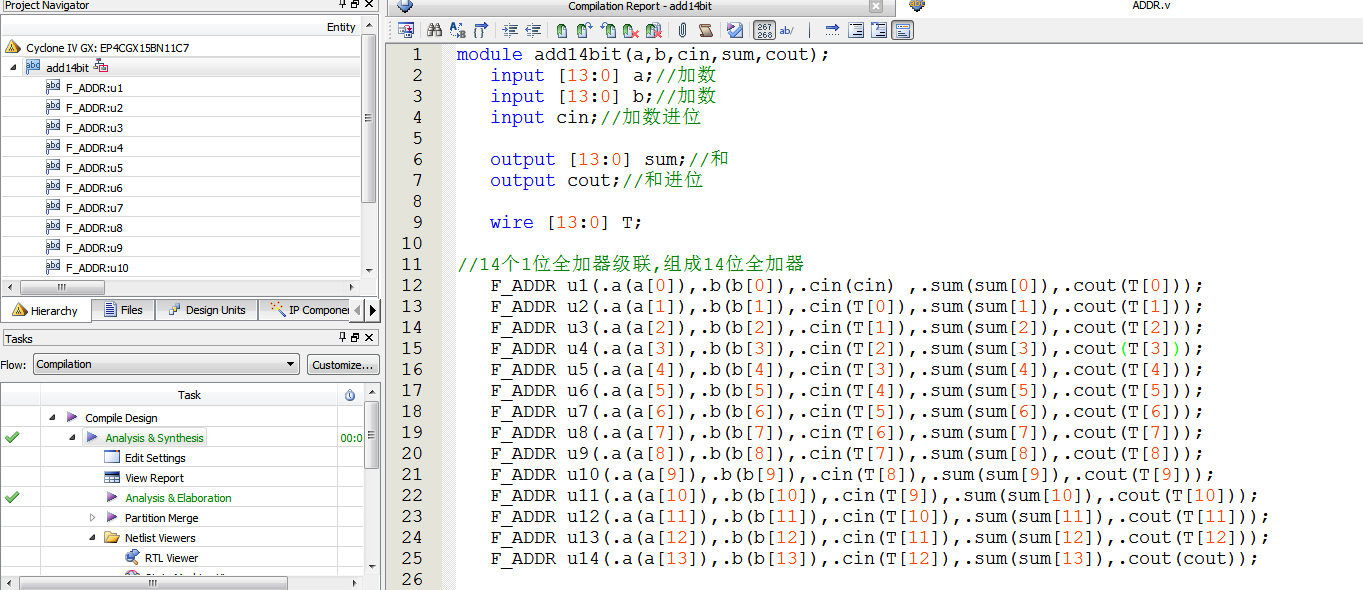

1.程序工程文件

2.程序运行

3.程序文件

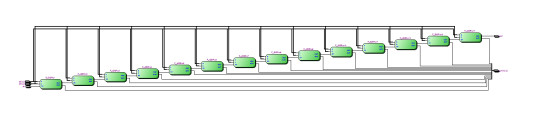

4.程序结构(RTL图)

5.程序仿真

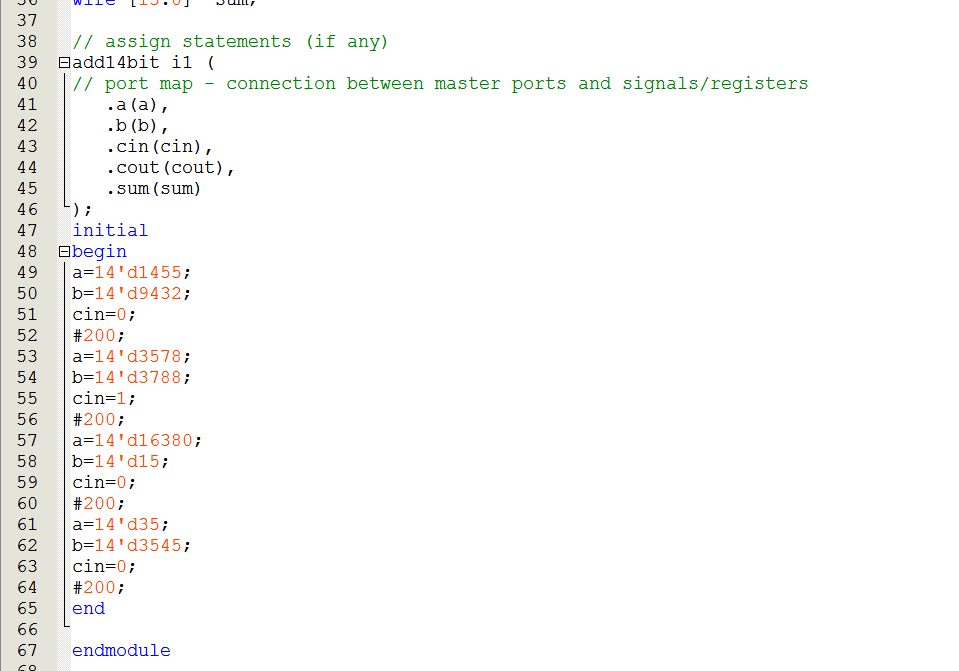

testbench

十进制表示

部分代码展示:

module add14bit(a,b,cin,sum,cout);
input [13:0] a;//加数
input [13:0] b;//加数
input cin;//加数进位
output [13:0] sum;//和
output cout;//和进位
wire [13:0] T;
//14个1位全加器级联,组成14位全加器
F_ADDR u1(.a(a[0]),.b(b[0]),.cin(cin) ,.sum(sum[0]),.cout(T[0]));
F_ADDR u2(.a(a[1]),.b(b[1]),.cin(T[0]),.sum(sum[1]),.cout(T[1]));
F_ADDR u3(.a(a[2]),.b(b[2]),.cin(T[1]),.sum(sum[2]),.cout(T[2]));
F_ADDR u4(.a(a[3]),.b(b[3]),.cin(T[2]),.sum(sum[3]),.cout(T[3]));
F_ADDR u5(.a(a[4]),.b(b[4]),.cin(T[3]),.sum(sum[4]),.cout(T[4]));
F_ADDR u6(.a(a[5]),.b(b[5]),.cin(T[4]),.sum(sum[5]),.cout(T[5]));
F_ADDR u7(.a(a[6]),.b(b[6]),.cin(T[5]),.sum(sum[6]),.cout(T[6]));
F_ADDR u8(.a(a[7]),.b(b[7]),.cin(T[6]),.sum(sum[7]),.cout(T[7]));
F_ADDR u9(.a(a[8]),.b(b[8]),.cin(T[7]),.sum(sum[8]),.cout(T[8]));
F_ADDR u10(.a(a[9]),.b(b[9]),.cin(T[8]),.sum(sum[9]),.cout(T[9]));
F_ADDR u11(.a(a[10]),.b(b[10]),.cin(T[9]),.sum(sum[10]),.cout(T[10]));
F_ADDR u12(.a(a[11]),.b(b[11]),.cin(T[10]),.sum(sum[11]),.cout(T[11]));
F_ADDR u13(.a(a[12]),.b(b[12]),.cin(T[11]),.sum(sum[12]),.cout(T[12]));
F_ADDR u14(.a(a[13]),.b(b[13]),.cin(T[12]),.sum(sum[13]),.cout(cout));
endmodule
