基于FPGA的3bit的ALU设计VHDL代码Quartus仿真

名称：基于FPGA的3bit的ALU设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

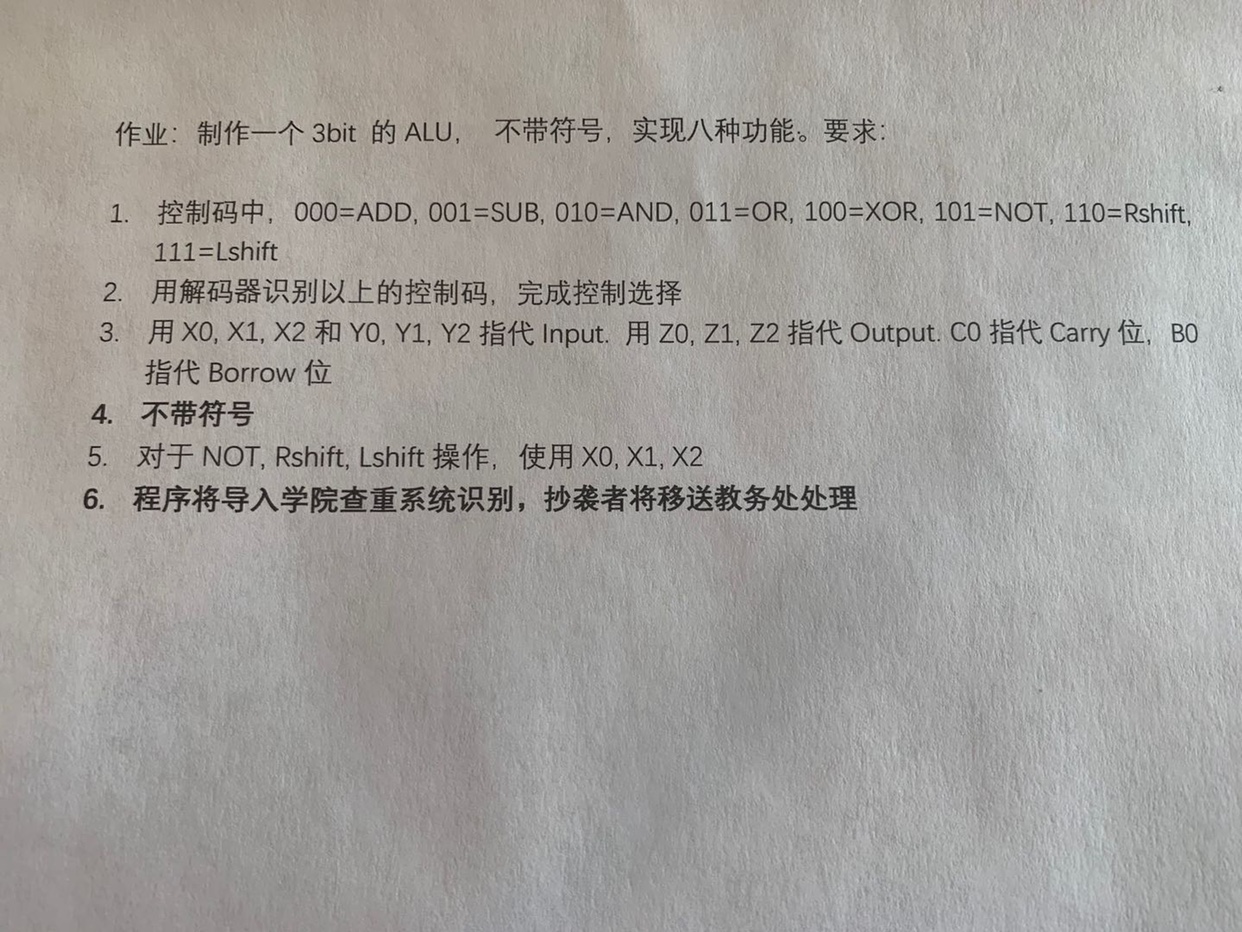

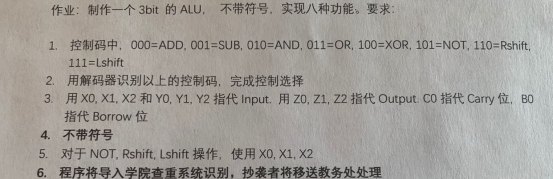

制作一个3bit的ALU,不带符号,实现八种功能。要求

1.控制码中,000=ADD,001=SUB,O10=AND,011=OR,100=XOR,101=NOT,110= Rshift,111=Lshift

2.用解码器识别以上的控制码,完成控制选择

3.用X0,X1,X2和Y0,Y1,Y2指代 Input.用Z0,z1,z2指代 Output. C0指代 Carry位,BO指代 Borrow位

4.不带符号

5.对于NOT, Rshift, Lshift操作,使用X0,X1,X2

6.程序将导入学院查重系统识别,抄袭者将移送教务处处理

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

ALU设计文档.doc

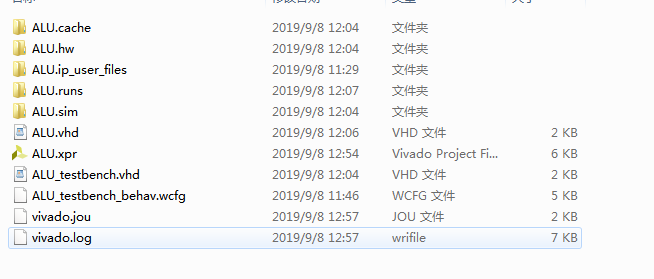

1. 工程文件

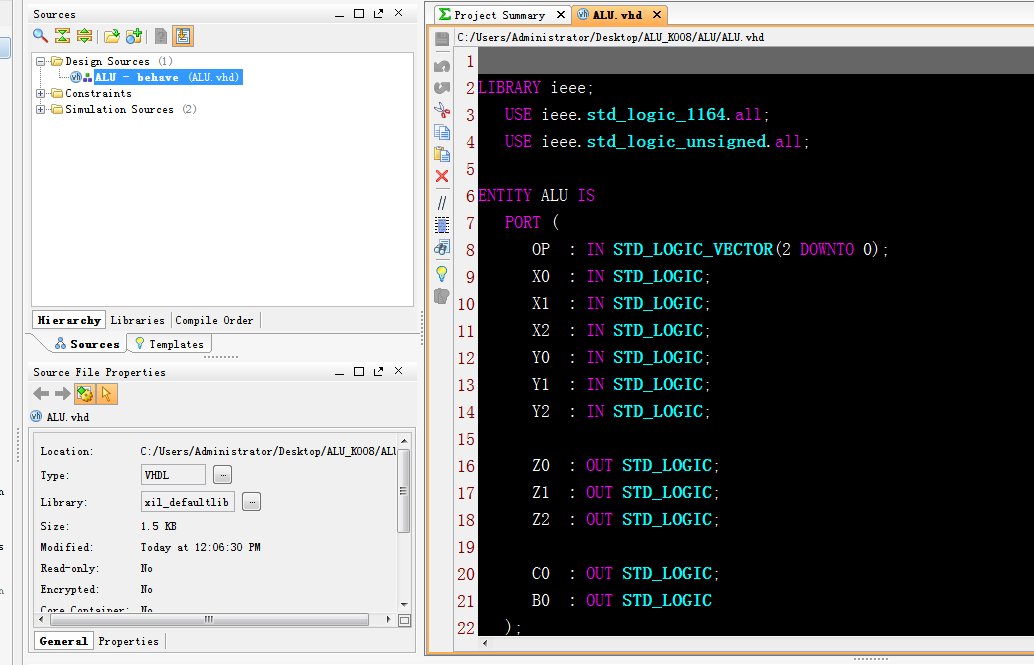

2. 程序文件

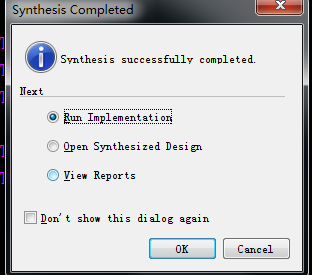

3. 程序编译

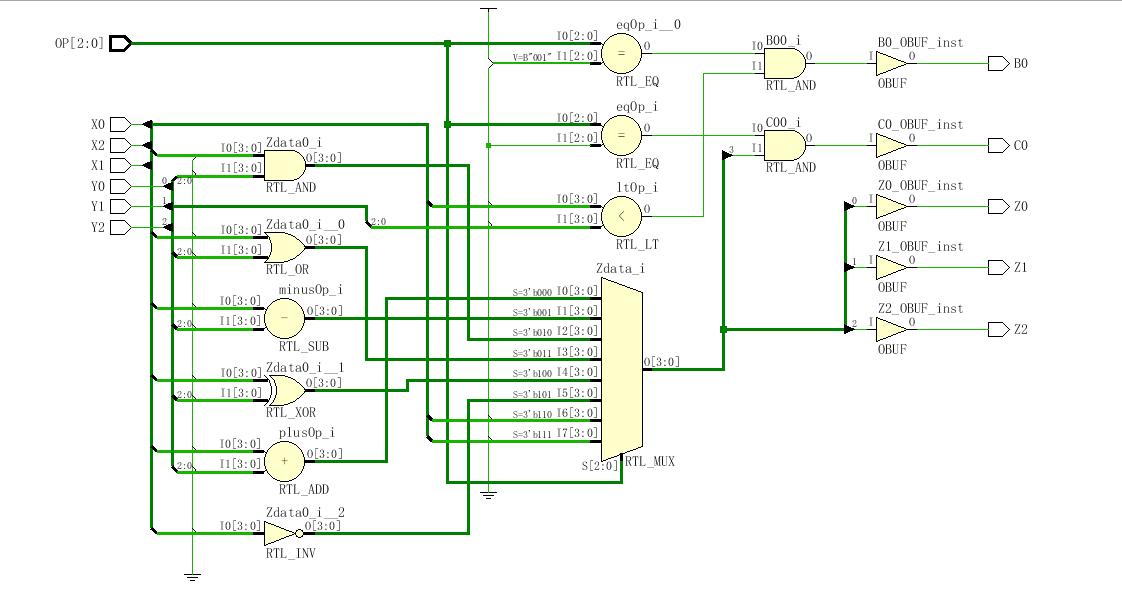

4. RTL图

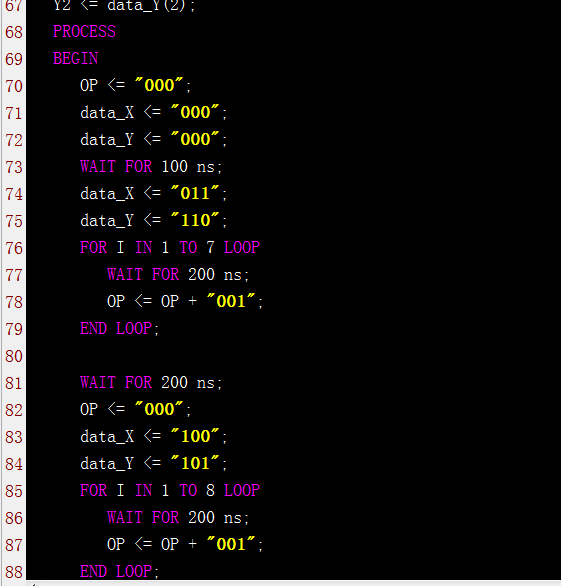

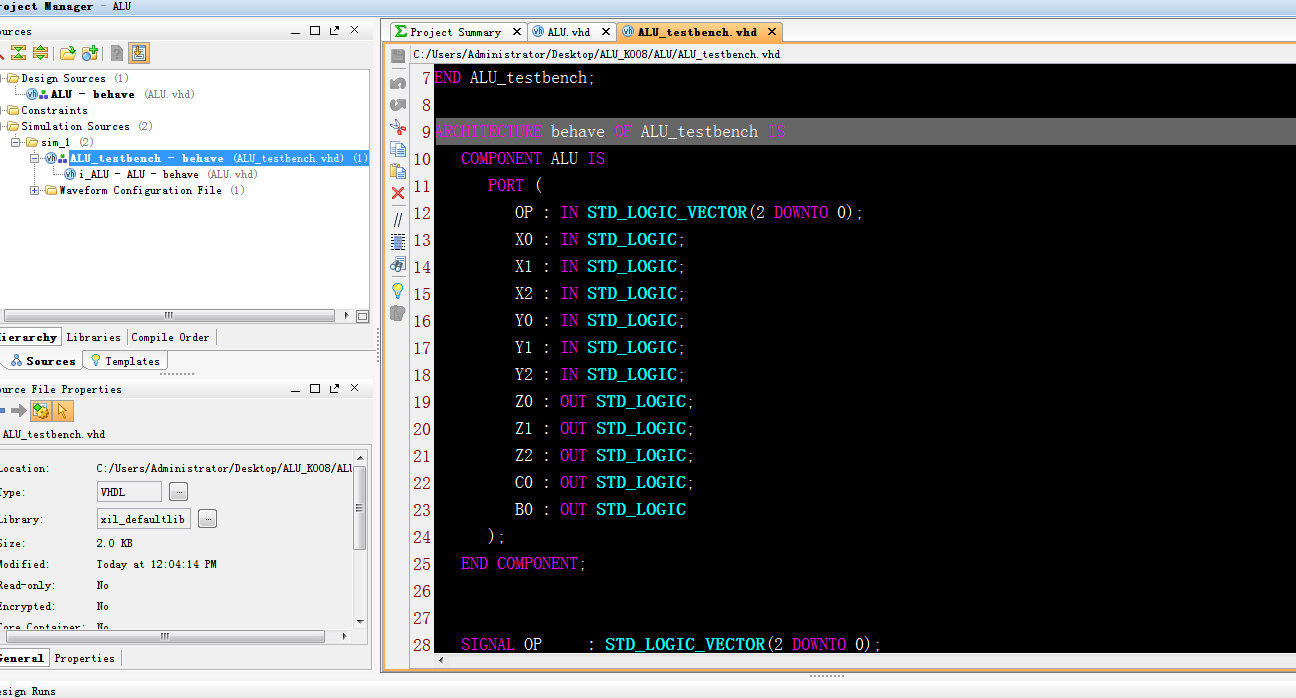

5. Testbench

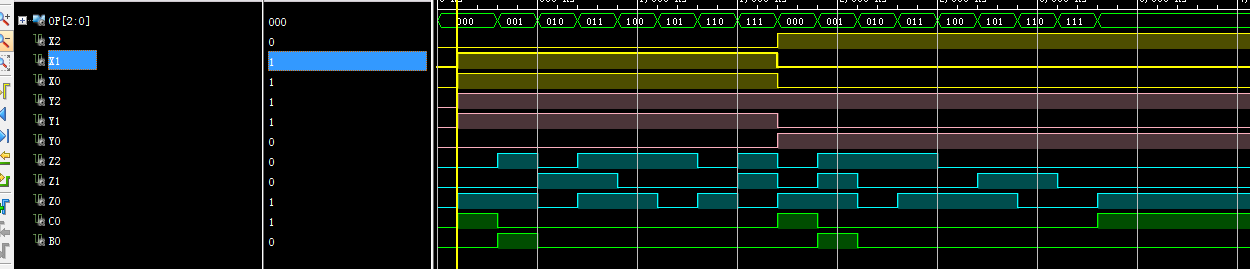

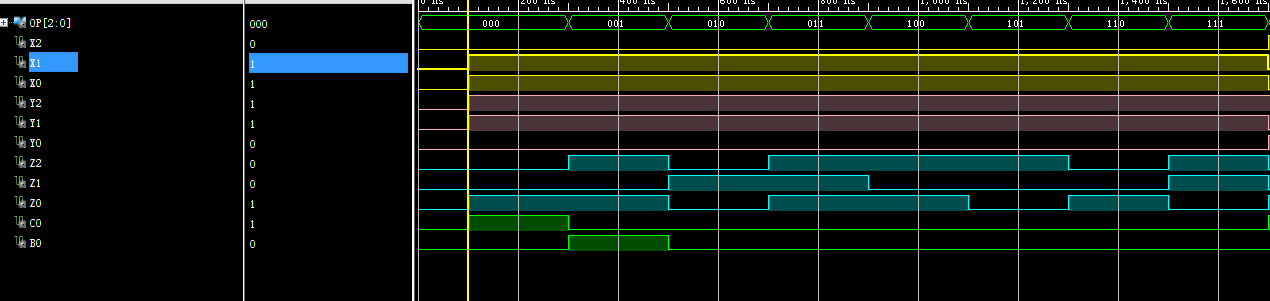

6. 仿真图

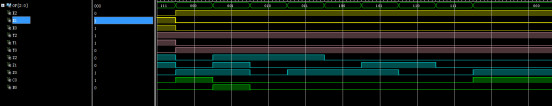

仿真图中，OP为控制码，有000~111一共8种；x0，x1，x2中x2为高位，x0为低位；Y、Z同理。

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY ALU IS
   PORT (
      OP  : IN STD_LOGIC_VECTOR(2 DOWNTO 0);
      X0  : IN STD_LOGIC;
      X1  : IN STD_LOGIC;
      X2  : IN STD_LOGIC;
      Y0  : IN STD_LOGIC;
      Y1  : IN STD_LOGIC;
      Y2  : IN STD_LOGIC;

      Z0  : OUT STD_LOGIC;
      Z1  : OUT STD_LOGIC;
      Z2  : OUT STD_LOGIC;

      C0  : OUT STD_LOGIC;
      B0  : OUT STD_LOGIC
   );
END ALU;
ARCHITECTURE behave OF ALU IS
   SIGNAL Zdata : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL Xdata : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL Ydata : STD_LOGIC_VECTOR(3 DOWNTO 0);
BEGIN
   Xdata <= ('0' & X2 & X1 & X0);
   Ydata <= ('0' & Y2 & Y1 & Y0);

   PROCESS (OP, Xdata, Ydata)
   BEGIN
      CASE OP IS
         WHEN "000" =>
            Zdata <= Xdata + Ydata;
         WHEN "001" =>
            Zdata <= Xdata - Ydata;
         WHEN "010" =>
            Zdata <= Xdata AND Ydata;
         WHEN "011" =>
            Zdata <= Xdata OR Ydata;
         WHEN "100" =>
            Zdata <= Xdata XOR Ydata;
         WHEN "101" =>
            Zdata <= NOT(Xdata);
         WHEN "110" =>
            Zdata <= ('0' & '0' & Xdata(2 DOWNTO 1));
         WHEN "111" =>
            Zdata <= ('0' & Xdata(1 DOWNTO 0) & '0');
         WHEN OTHERS =>
      END CASE;
   END PROCESS;


   Z0 <= Zdata(0);
   Z1 <= Zdata(1);
   Z2 <= Zdata(2);

   C0 <= '1' WHEN ((OP = "000") AND (Zdata(3) = '1')) ELSE
         '0';
   B0 <= '1' WHEN ((OP = "001") AND (Xdata < Ydata)) ELSE
         '0';

END behave;
