基于FPGA的交通灯设计Verilog代码ISE仿真

名称：基于FPGA的交通灯设计Verilog代码ISE仿真

软件：ISE

语言：Verilog

代码功能：

整体功能要求

根据交通规则管理一个十字路口的交通灯。

基本指标

（1）设置两组红、黄、绿灯：南北方向的红、黄、绿灯，东西方向的红、黄、绿灯。

（2）设置两组时间显示，南北方向和东西方向各一组，用倒计时方式显示通行时间（绿灯）、禁止时间（红灯）和等待时间（黄灯）的剩余时间，每秒变化一次。

（3）管理器的基本工作状态有四种

     a、南北绿灯，东西红灯；

     b、南北黄灯，东西红灯；

     c、南北红灯，东西绿灯；

     d、南北红灯，东西黄灯。

（4）各方向绿灯时间30s，黄灯时间5s，红灯时间35s

（5）在以上基础上，使绿灯时间可以在15s~100s之间可调，黄灯时间在3s~15s之间可调。（红灯时间应与两者之和保持一致。）

（6）在以上基础上，设置一组按键，可进入、退出夜间模式，在夜间模式下，各方向均跳黄灯（但不倒计时），以保证各方向慢行通过

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

交通灯设计.doc

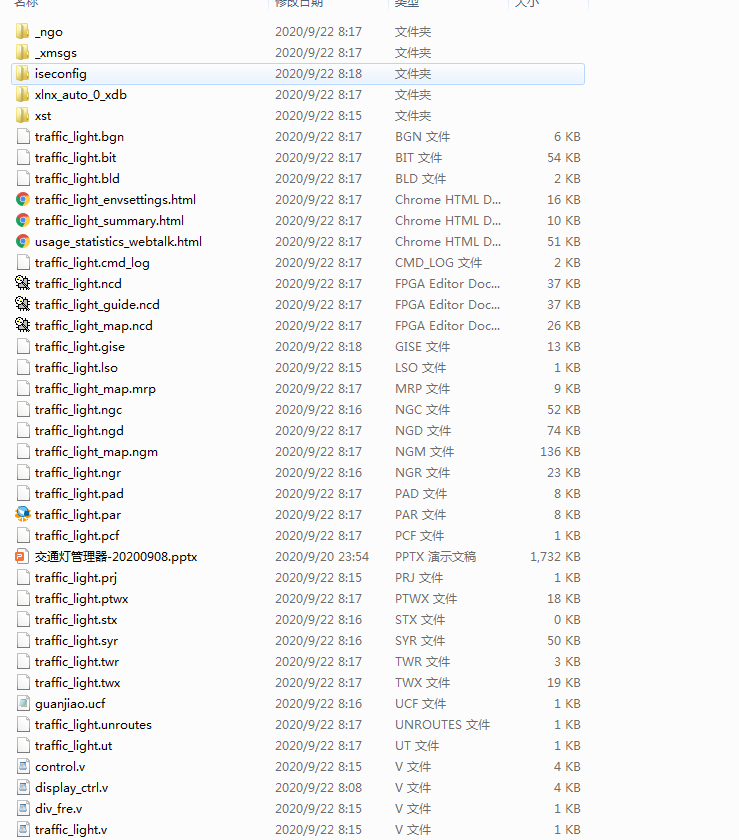

1. 工程文件

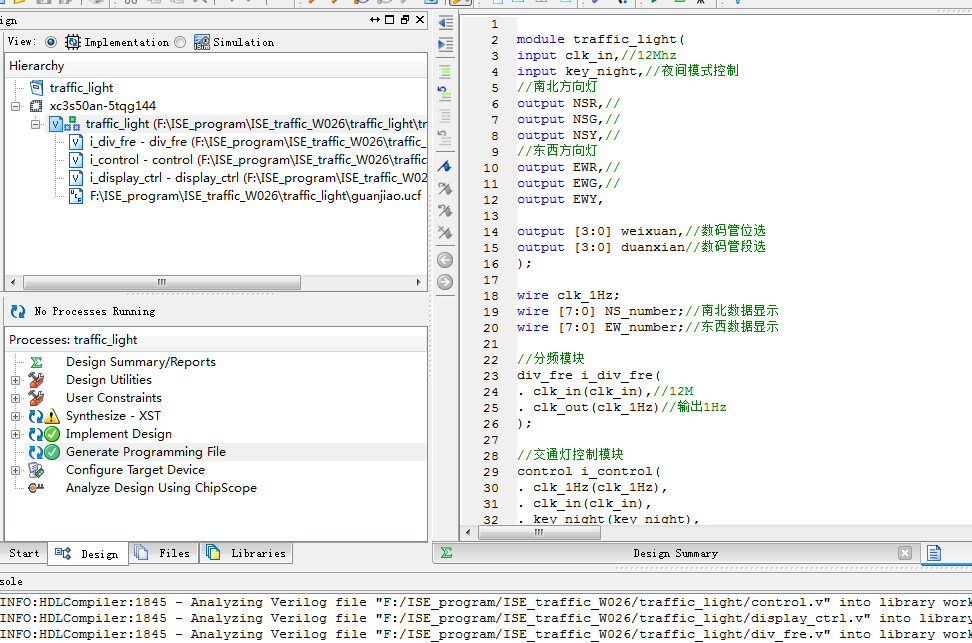

2. 程序文件

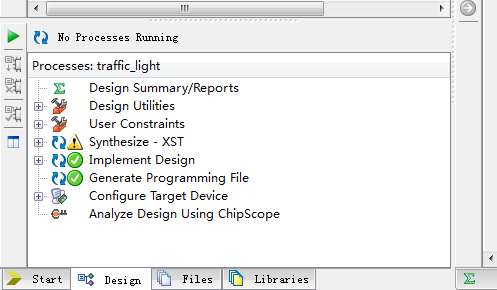

3. 程序编译

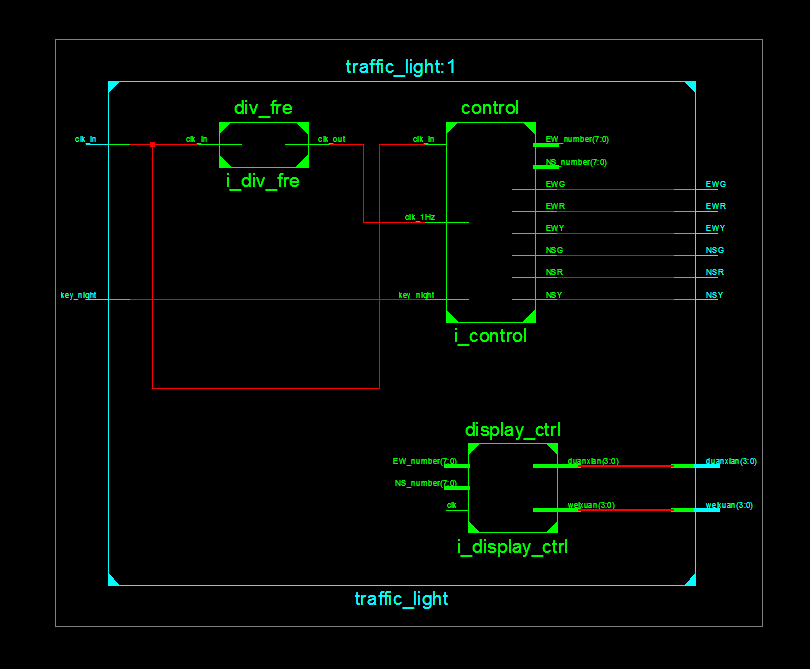

4. RTL图

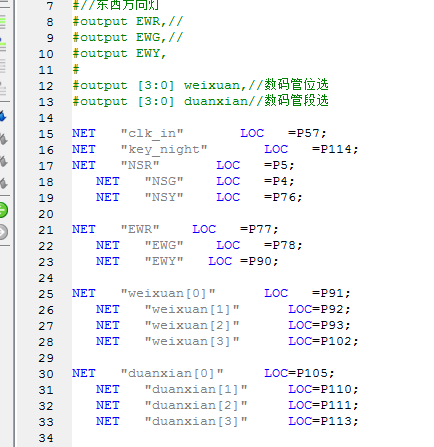

5. 管脚分配

部分代码展示:

//交通灯控制模块
module control(
input clk_1Hz,
input clk_in,
input key_night,//夜间模式控制
input key_NSG_add,//南北方向绿灯加
input key_EWG_add,//东西方向绿灯加
//南北方向灯
output reg NSR,//
output reg NSG,//
output reg NSY,//
//东西方向灯
output reg EWR,//
output reg EWG,//
output reg EWY,
output reg [7:0] NS_number,//南北数据显示
output reg [7:0] EW_number//东西数据显示
);
reg [7:0]NSG_time=8'd30;
wire [7:0]NSY_time;
reg [7:0]EWG_time=8'd30;
wire [7:0]EWY_time;
//定义路口个灯持续时间，修改此处时间
//assign NSG_time=8'd30;//南北绿灯30秒
assign NSY_time=8'd5;//南北黄灯5秒
//assign EWG_time=8'd30;//东西绿灯30秒
assign EWY_time=8'd5;//东西黄灯5秒
always@(posedge clk_1Hz)
if(key_NSG_add)
if(NSG_time<8'd99)
NSG_time<=NSG_time+8'd1;
else
NSG_time<=8'd15;
else
NSG_time<=NSG_time;
always@(posedge clk_1Hz)
if(key_EWG_add)
if(EWG_time<8'd99)
EWG_time<=EWG_time+8'd1;
else
EWG_time<=8'd15;
else
EWG_time<=EWG_time;
//定义5个状态
parameter NSG_state=3'd1;
parameter NSY_state=3'd2;
parameter EWG_state=3'd3;
parameter EWY_state=3'd4;
parameter night_state=3'd0;
reg [2:0] state=3'd0;
reg [7:0] NSG_cnt=8'd1;
reg [7:0] NSY_cnt=8'd1;
reg [7:0] EWG_cnt=8'd1;
reg [7:0] EWY_cnt=8'd1;
always@(posedge clk_1Hz or posedge key_night)
if(key_night)
state<=night_state;//夜间模式控制
else
case(state)
NSG_state:
if(NSG_cnt<NSG_time) begin//南北绿灯
state<=NSG_state;
NSG_cnt<=NSG_cnt+8'd1;
end
else begin
state<=NSY_state;//计数到后到下一状态
NSG_cnt<=8'd1;
end
NSY_state:
   if(NSY_cnt<NSY_time) begin//南北黄灯
state<=NSY_state;
      NSY_cnt<=NSY_cnt+8'd1;
end
else begin
state<=EWG_state;//计数到后到下一状态
      NSY_cnt<=8'd1;
end
   EWG_state:
if(EWG_cnt<EWG_time) begin//东西绿灯
state<=EWG_state;
EWG_cnt<=EWG_cnt+8'd1;
end
else begin
state<=EWY_state;//计数到后到下一状态
EWG_cnt<=8'd1;
end
   EWY_state:
   if(EWY_cnt<EWY_time) begin//东西黄灯
state<=EWY_state;
      EWY_cnt<=EWY_cnt+8'd1;
end
else begin
state<=NSG_state;//计数到后到下一状态
      EWY_cnt<=8'd1;
end
default:state<=NSG_state;
endcase
