基于FPGA的正交相移键控（QPSK）实现Verilog代码ISE仿真

名称：基于FPGA的正交相移键控（QPSK）实现Verilog代码ISE仿真

软件：ISE

语言：Verilog

代码功能：

正交相移键控（QPSK）实现

在这个项目中，您需要在FPGA上实现QPSK调制器。您需要了解QPSK调制技术，并确定关键组件（例如，比特流转换器和三角函数生成器）才能实现它

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

QPSK设计文档.doc

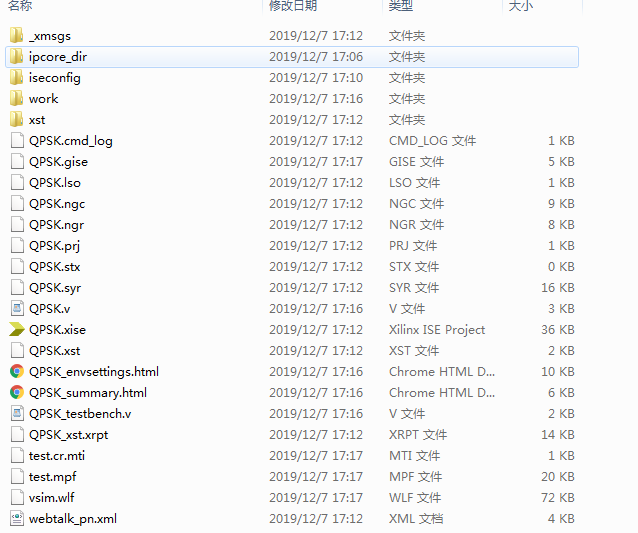

1. 工程文件

2. 程序文件

3. 程序编译

4. Testbench

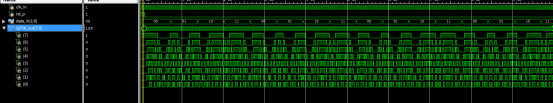

5. ISE自带仿真

6. Modelsim仿真

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date:    17:06:40 12/07/2019
// Design Name:
// Module Name:    QPSK
// Project Name:
// Target Devices:
// Tool versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module QPSK(
    input clk_in,//时钟
    input rst_p,//高电平复位
 input [1:0] data_in,//输入2bit调制信号
    output [7:0] QPSK_out//QPSK调制输出
    );
//clk_in的频率需要是data_in码速率的32N倍，因为一个正弦波周期32个点。
reg [4:0] phase_num=5'd0;//相位偏移值
always @(posedge clk_in or posedge rst_p)
if(rst_p)
phase_num<=5'd0;
else
  begin
     case (data_in)//输入2bit调制信号对应4个相位，分别如下
       2'b00:phase_num<=5'd3;//phase 45
       2'b01:phase_num<=5'd11;//phase 135
       2'b10:phase_num<=5'd19;//phase 225
       2'b11:phase_num<=5'd27;//phase 315
       default:;
     endcase
   end

//正弦波地址累加控制输出三角函数波形
reg [4:0] location=5'd0;
always @(posedge clk_in or posedge rst_p)
begin
if(rst_p)
location<=5'd0;
else//循环累加

代码文件（付费下载）：
