基于FPGA的AD5444时序设计Verilog代码ISE仿真

名称：基于FPGA的AD5444时序设计Verilog代码ISE仿真

软件：ISE

语言：Verilog

代码功能：

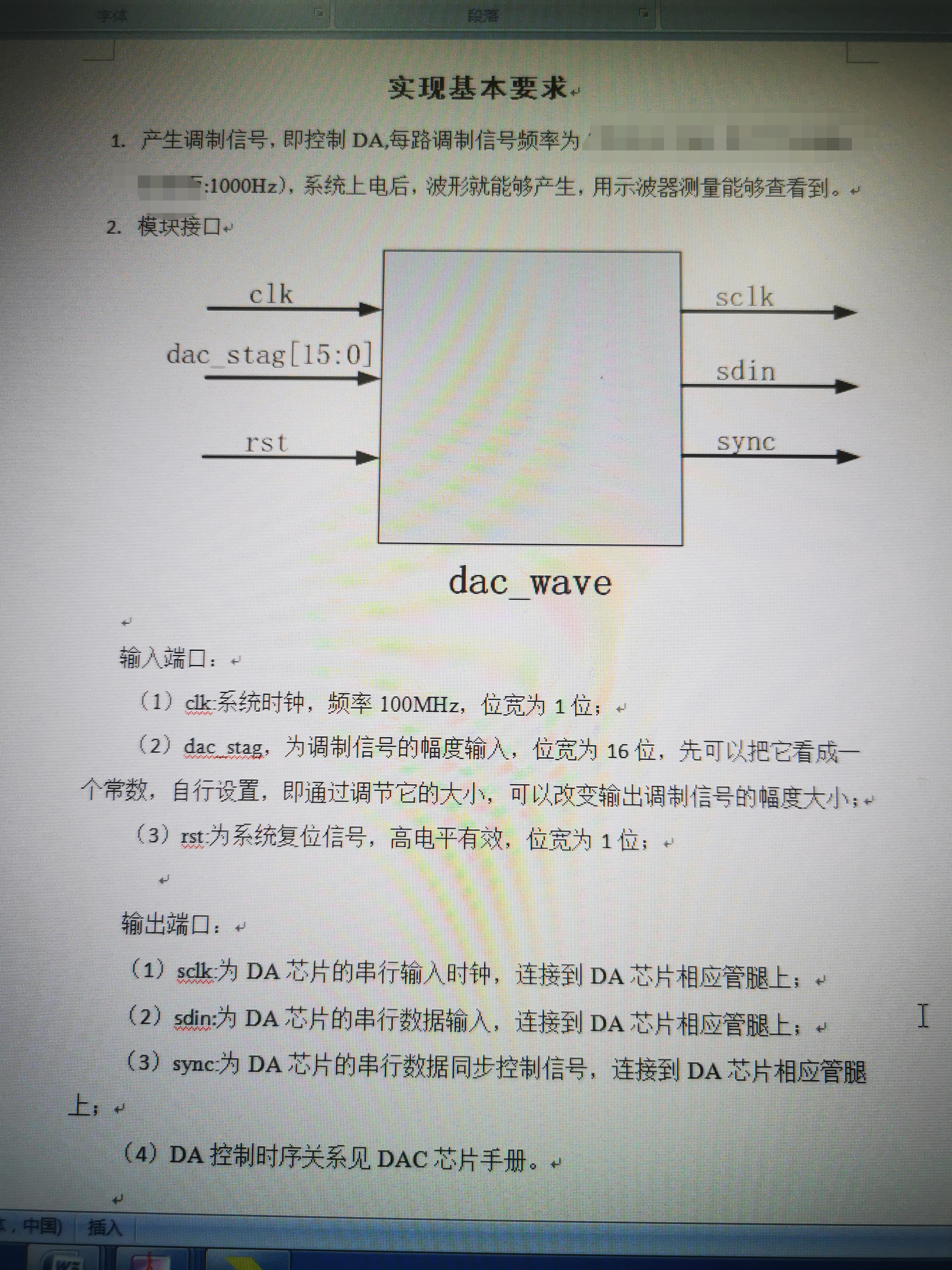

要求

1.产生调制信号,即控制DA,每路调制信号率为1000Hz

系统上电后,波形就能够产生,用示波器测量能查看到

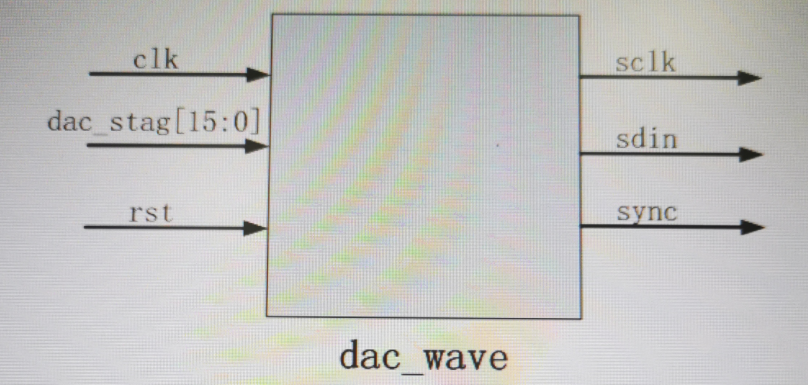

2.模块接口

输入端口

(1)clk系统时钟，频率100MHz,位宽为1位

(2)dac stag,,为调制信号的幅度输人,位宽为16位,先可以把它看成个常数,自行设置,即通过调节它的大小，可以改变输出调制信号的幅度大小

(3)rst为系统复位信号,高电平有效，位宽为1位:

输出端口:

(1)sclk为DA芯片的串行输入时钟,连接到DA芯片相应管腿上

(2)sdin为DA芯片的串行数据输入，连接到DA芯片相应管腿上

(3)sync为DA芯片的串行数据同步控制信号,连接到DA芯片相应管腿

(4)DA控制时序关系见DAC芯片手册

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

AD5444时序设计.doc

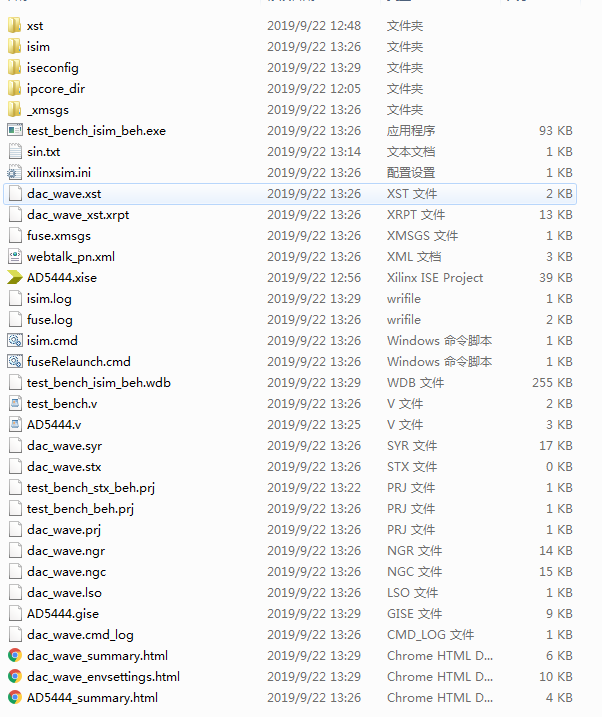

1. 工程文件

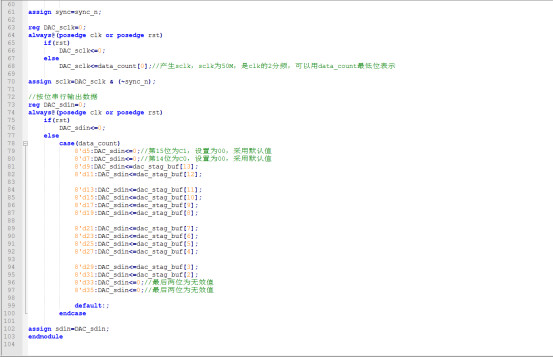

2. 程序文件

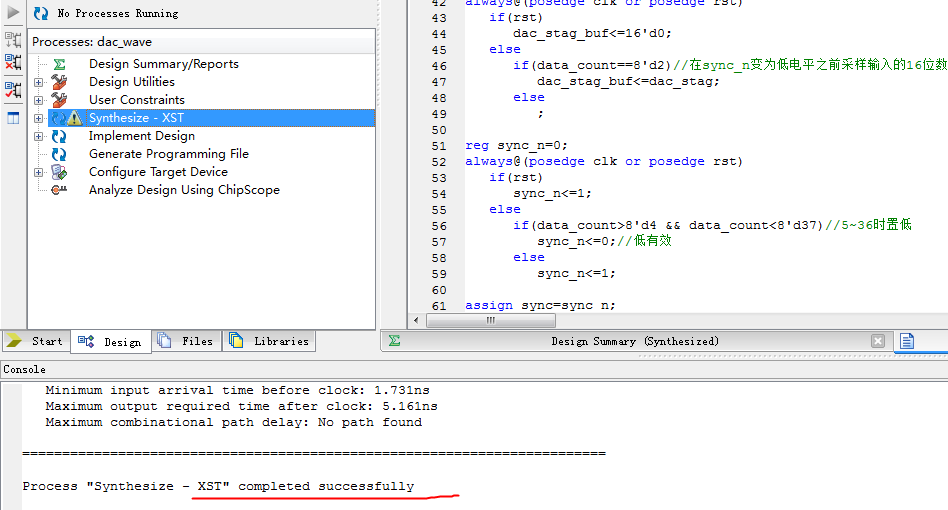

3. 程序编译

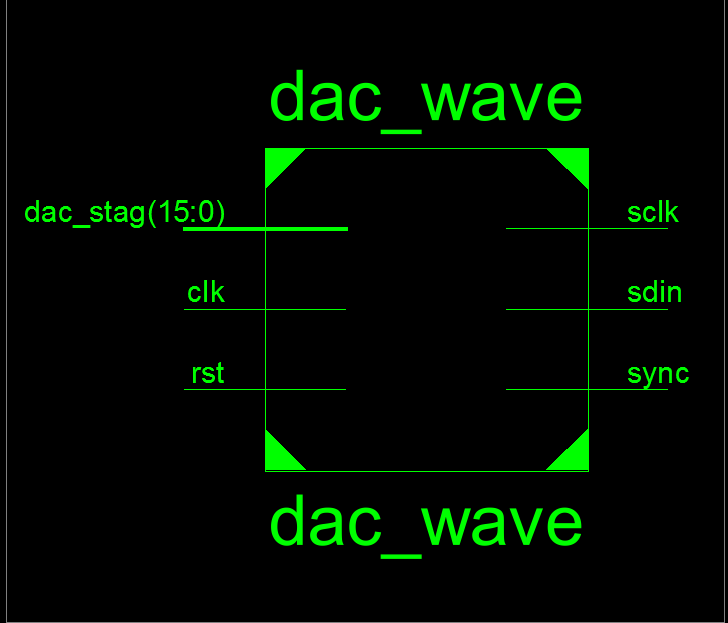

4. RTL图

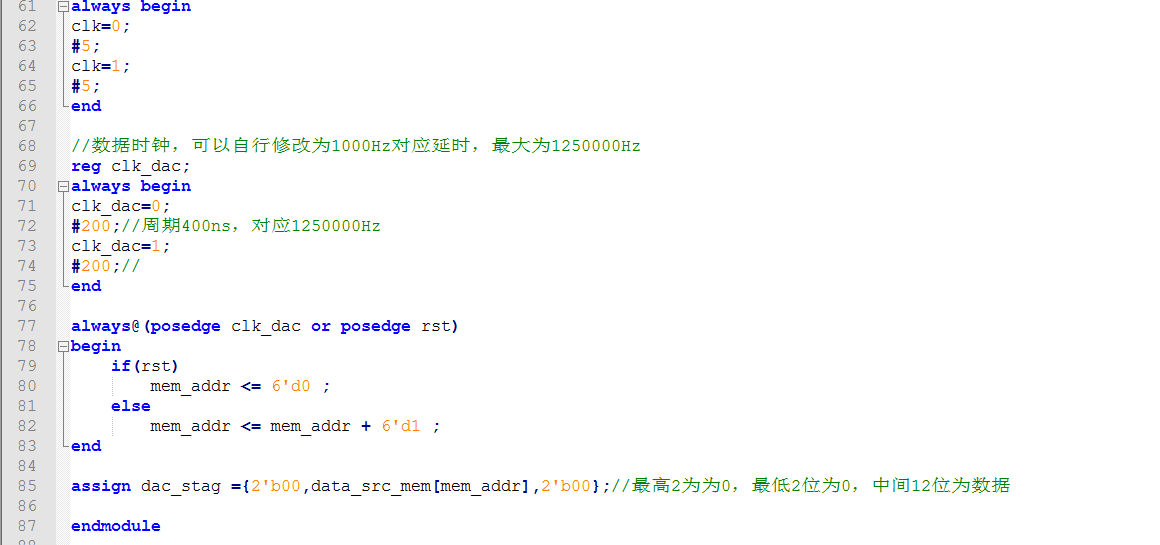

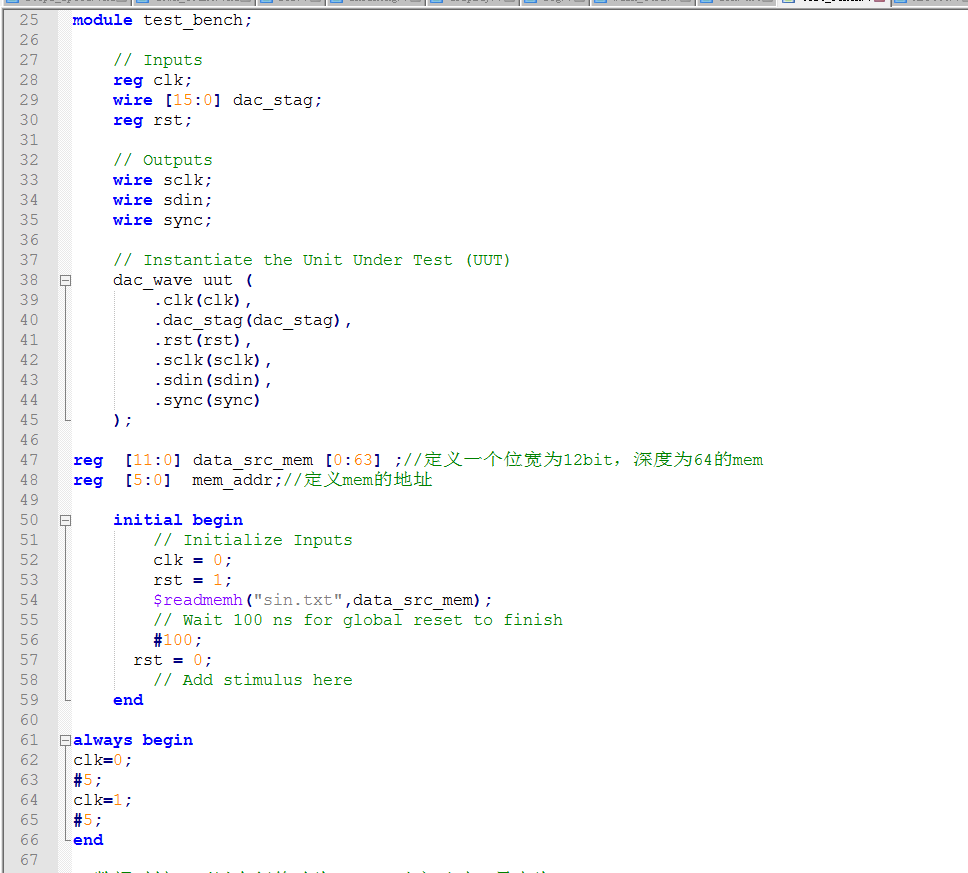

5. Testbench

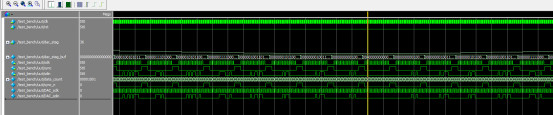

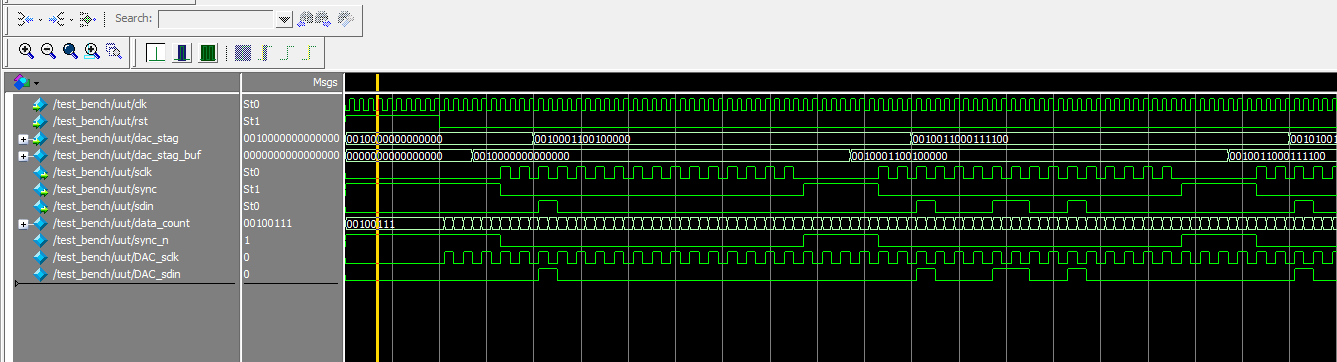

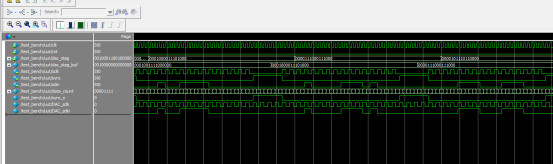

6. modelsim仿真图

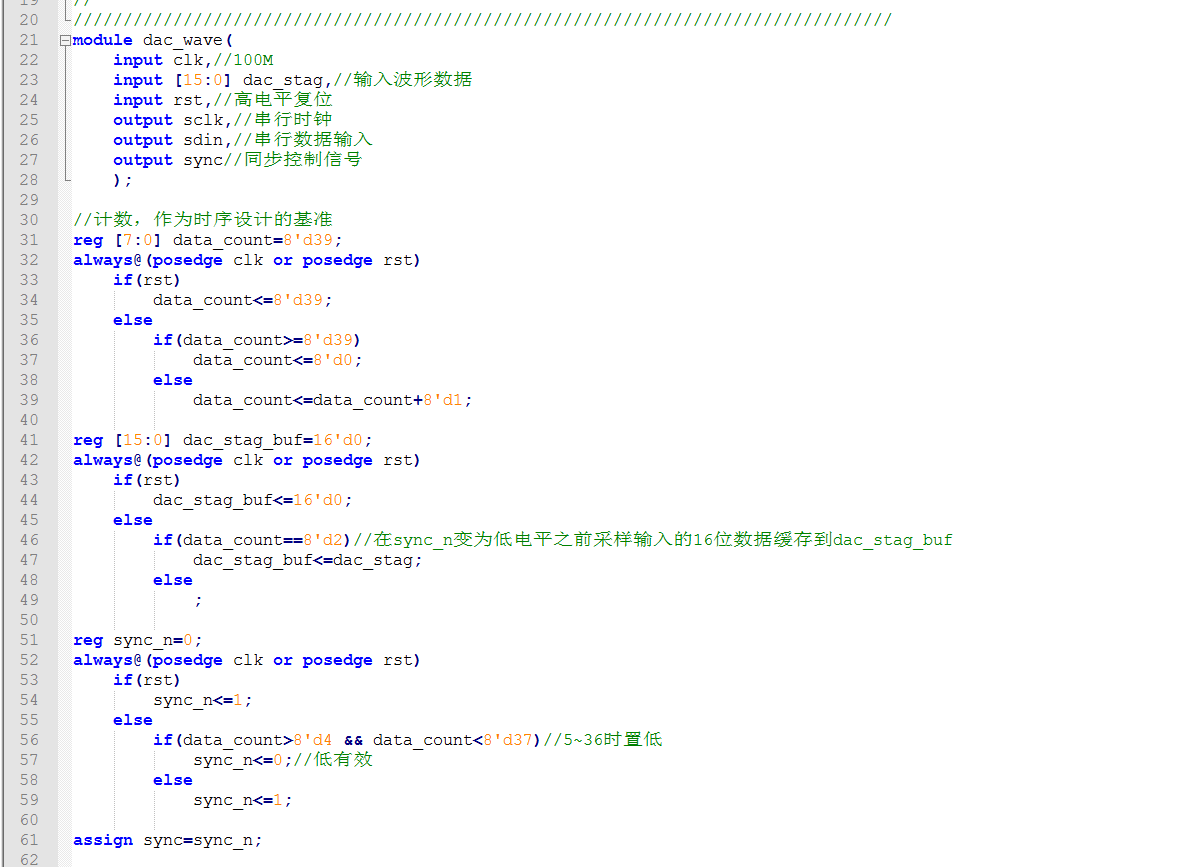

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date:    12:08:32 09/22/2019
// Design Name:
// Module Name:    AD5444
// Project Name:
// Target Devices:
// Tool versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module dac_wave(
    input clk,//100M
    input [15:0] dac_stag,//输入波形数据
    input rst,//高电平复位
    output sclk,//串行时钟
    output sdin,//串行数据输入
    output sync//同步控制信号
    );
//计数，作为时序设计的基准
reg [7:0] data_count=8'd39;
always@(posedge clk or posedge rst)
if(rst)
data_count<=8'd39;
else
if(data_count>=8'd39)
data_count<=8'd0;
else
data_count<=data_count+8'd1;
reg [15:0] dac_stag_buf=16'd0;
always@(posedge clk or posedge rst)
if(rst)
dac_stag_buf<=16'd0;
else
if(data_count==8'd2)//在sync_n变为低电平之前采样输入的16位数据缓存到dac_stag_buf
dac_stag_buf<=dac_stag;
else
;
reg sync_n=0;
always@(posedge clk or posedge rst)
if(rst)
sync_n<=1;
else
if(data_count>8'd4 && data_count<8'd37)//5~36时置低
sync_n<=0;//低有效
else
sync_n<=1;
assign sync=sync_n;
reg DAC_sclk=0;
always@(posedge clk or posedge rst)
if(rst)
DAC_sclk<=0;
else
