六位数码管动态显示设计VHDL代码Quartus仿真

名称：六位数码管动态显示设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

六位数码管动态显示设计

利用QuartusII软件和VHDL语言，设计一个六位数码管动态显示系统：

1．显示功能：能够在6位数码管上清晰稳定地显示“123456”。

2．复位和启动：具有复位功能，即用开关清除数码管显示内容和启动显示。

3．流水灯功能：用4个发光二极管制作流水灯，间隔1秒，从左向右循环流动，并受复位和启动开关控制本代码已在至芯开发板验证

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

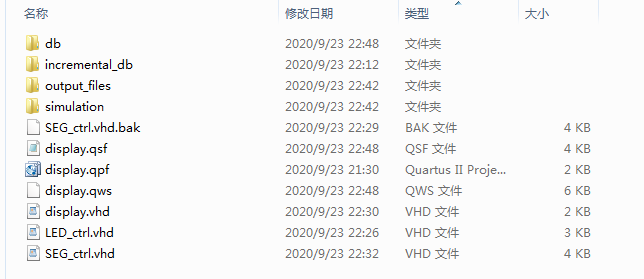

1. 工程文件

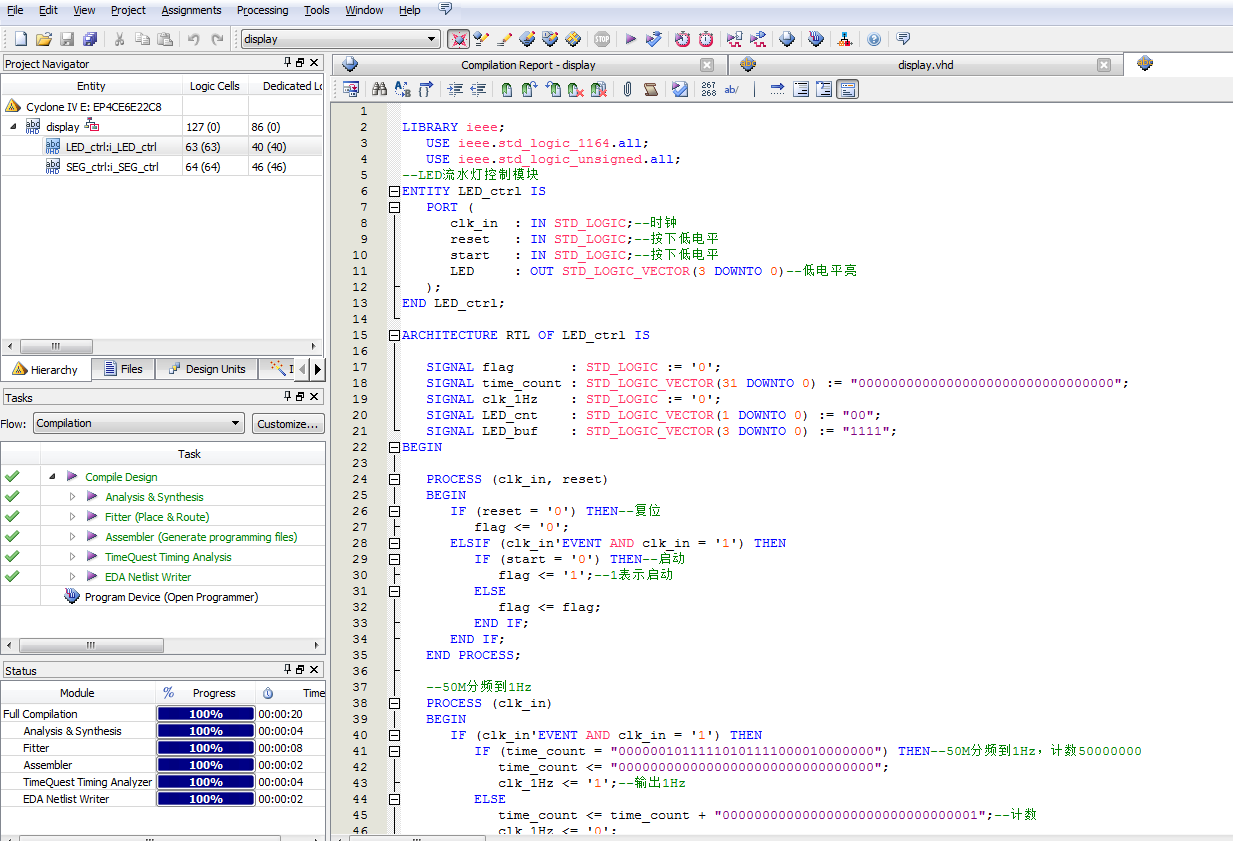

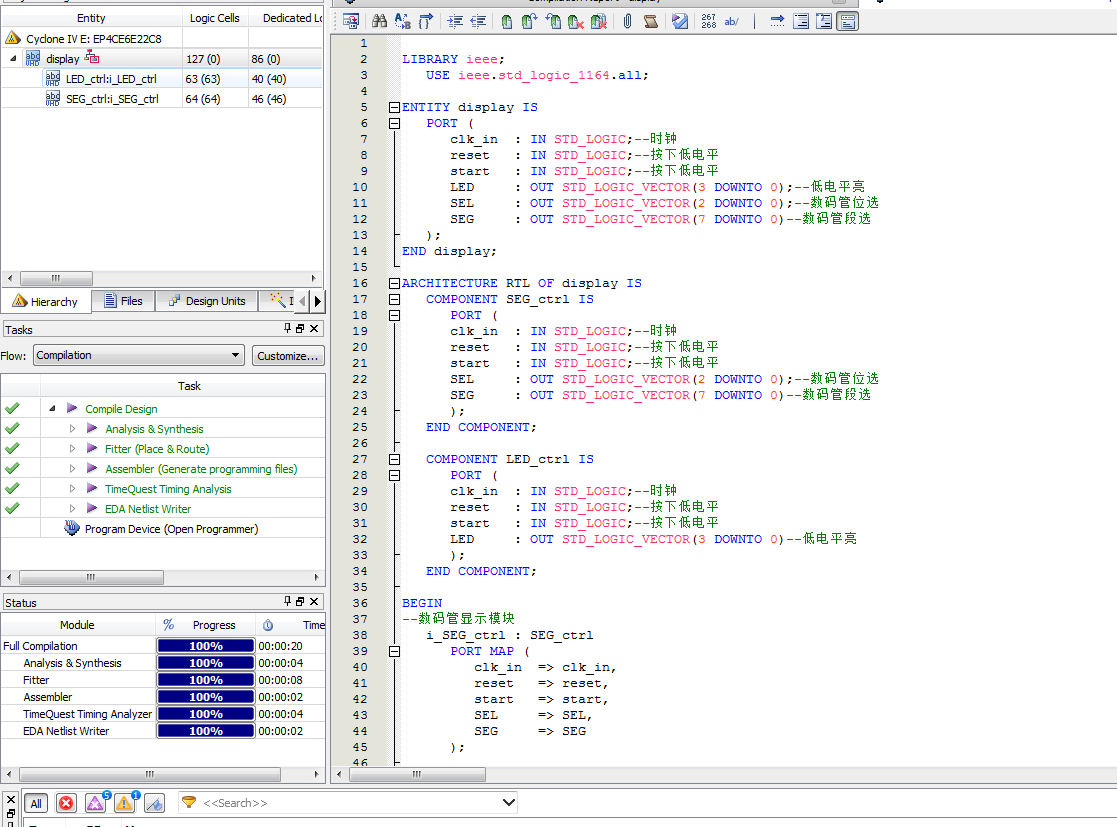

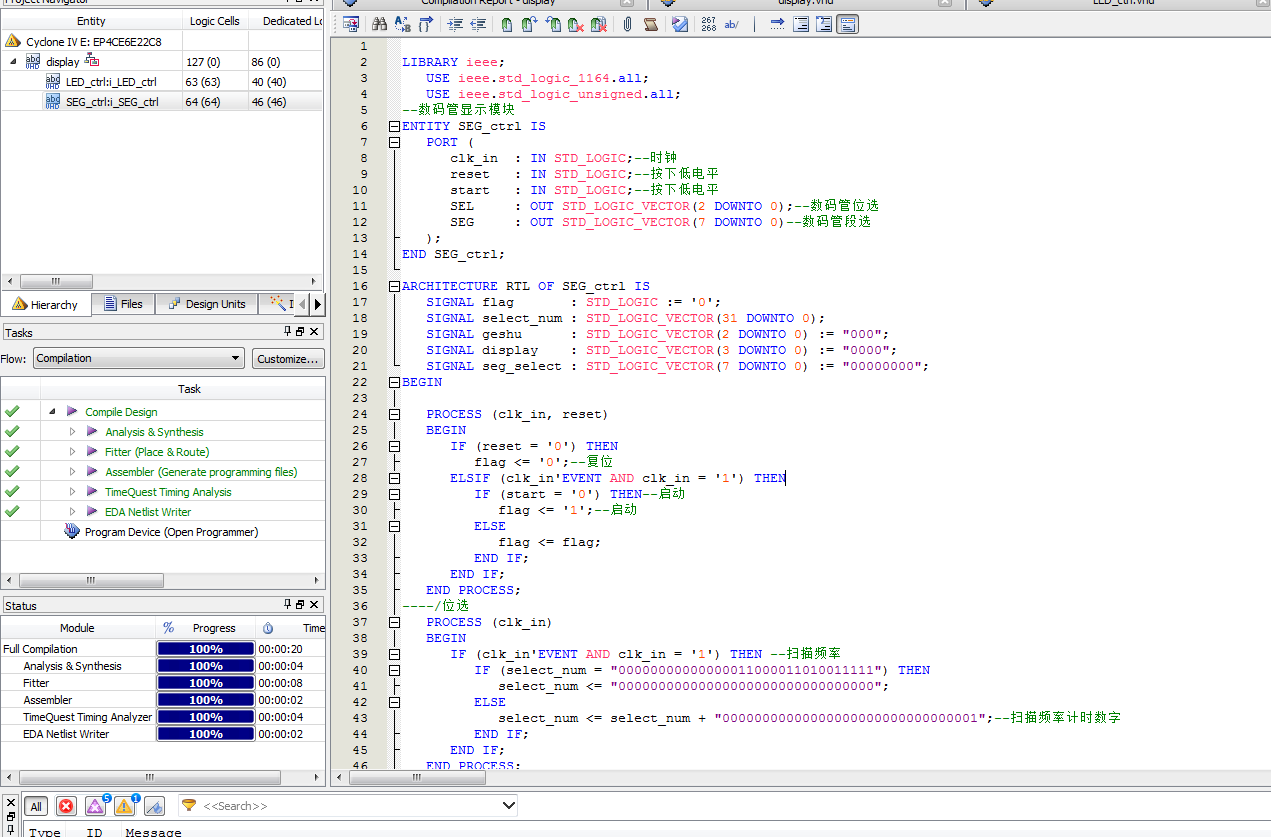

2. 程序文件

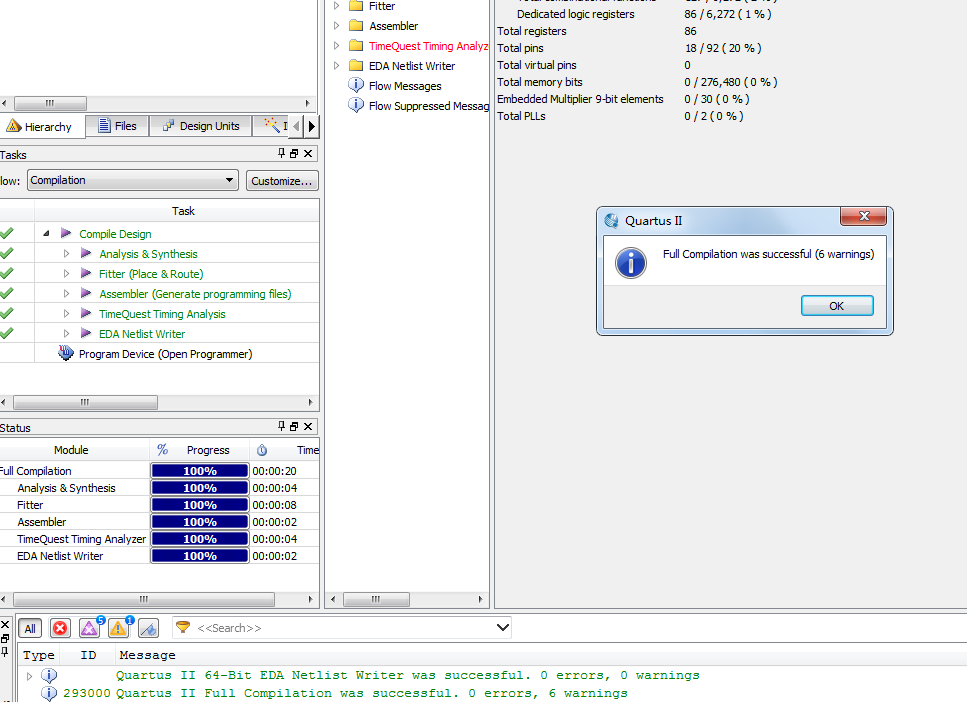

3. 程序编译

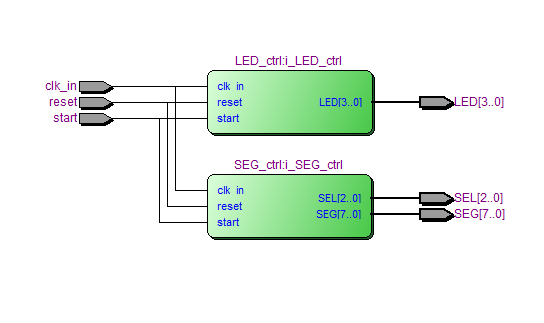

4. RTL图

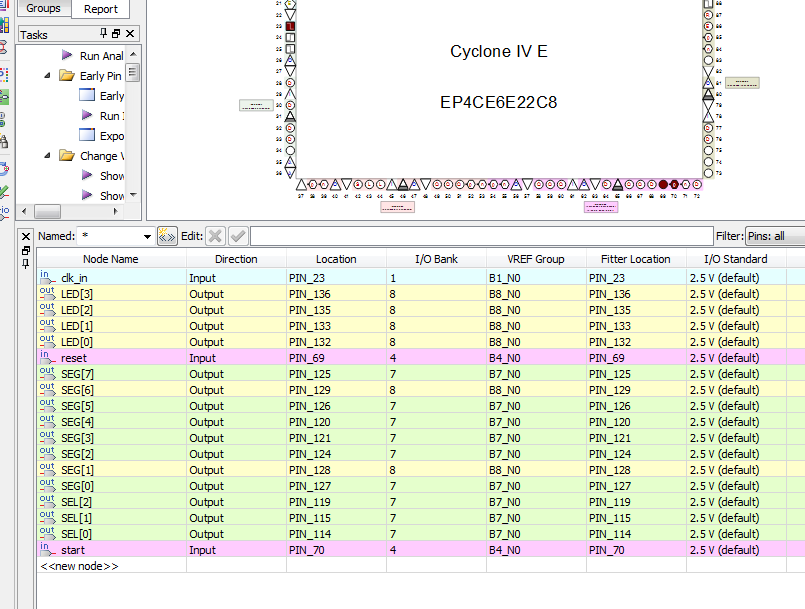

5. 管脚分配

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY display IS
   PORT (
      clk_in  : IN STD_LOGIC;--时钟
      reset   : IN STD_LOGIC;--按下低电平
      start   : IN STD_LOGIC;--按下低电平
LED     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--低电平亮
      SEL     : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--数码管位选
      SEG     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END display;
ARCHITECTURE RTL OF display IS
   COMPONENT SEG_ctrl IS
      PORT (
      clk_in  : IN STD_LOGIC;--时钟
      reset   : IN STD_LOGIC;--按下低电平
      start   : IN STD_LOGIC;--按下低电平
      SEL     : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--数码管位选
      SEG     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
      );
   END COMPONENT;

   COMPONENT LED_ctrl IS
      PORT (
      clk_in  : IN STD_LOGIC;--时钟
      reset   : IN STD_LOGIC;--按下低电平
      start   : IN STD_LOGIC;--按下低电平
      LED     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)--低电平亮
      );
   END COMPONENT;
BEGIN
--数码管显示模块
   i_SEG_ctrl : SEG_ctrl
      PORT MAP (
         clk_in  => clk_in,
         reset   => reset,
         start   => start,
         SEL     => SEL,
         SEG     => SEG
      );

--LED流水灯控制模块
   i_LED_ctrl : LED_ctrl
      PORT MAP (
         clk_in  => clk_in,
         reset   => reset,
         start   => start,
         LED     => LED
      );

END RTL;

代码文件（付费下载）：
