16位乘法器设计Verilog代码VIVADO仿真

名称：16位乘法器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

1)用 verilog写一个乘法器(数据位宽16位), 并进行仿真验证

2)手工画一个SRAM单元及阵列的框图

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

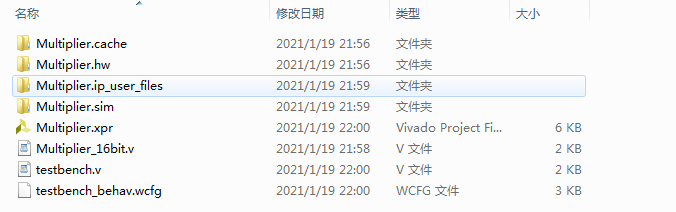

1. 工程文件

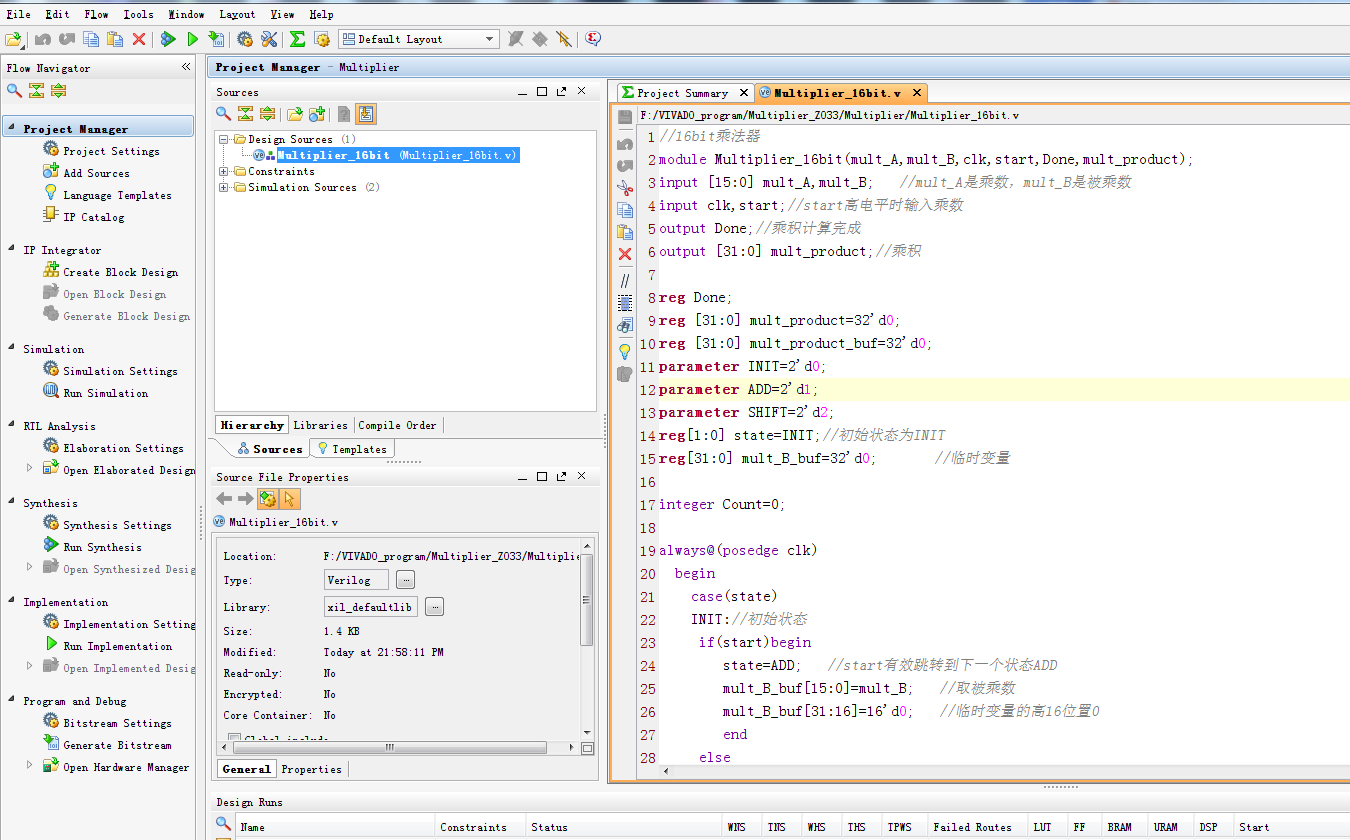

2. 程序文件

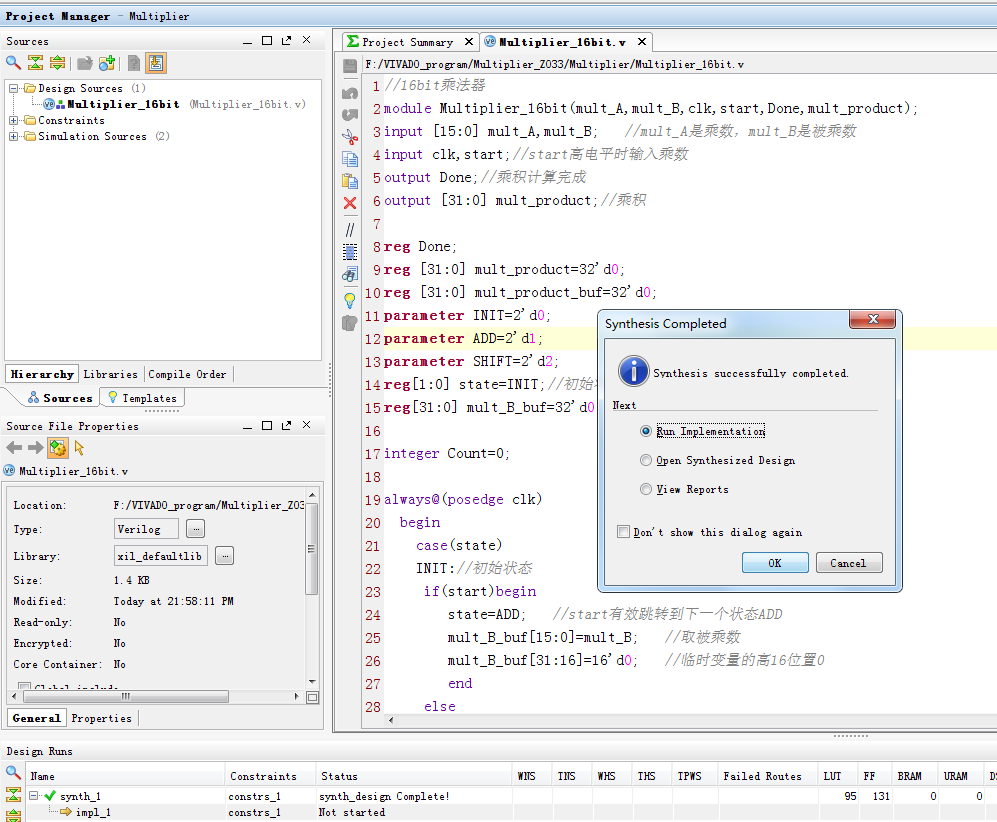

3. 程序编译

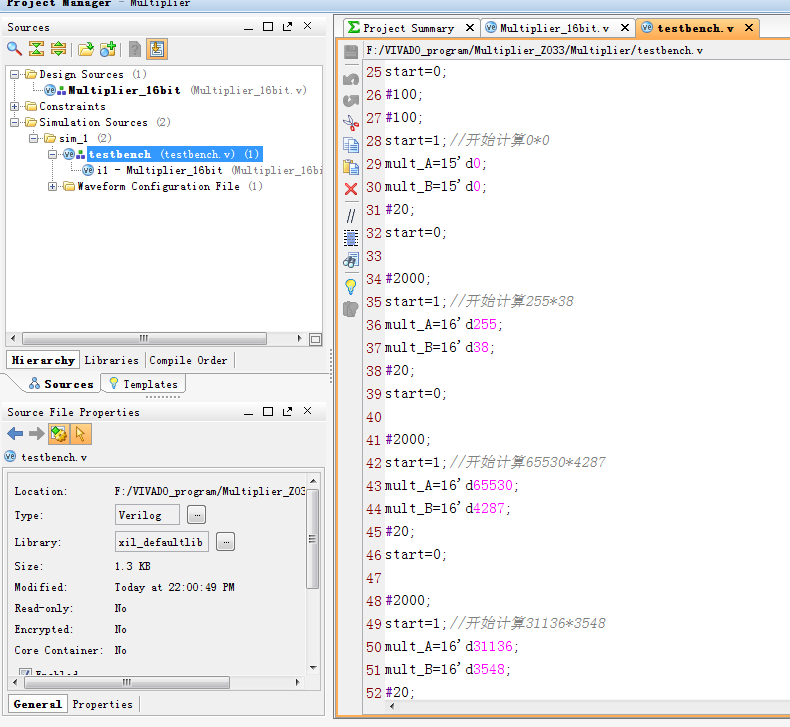

4. Testbench

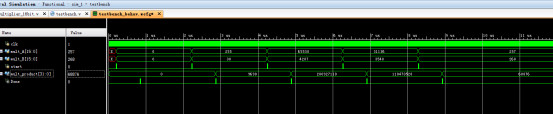

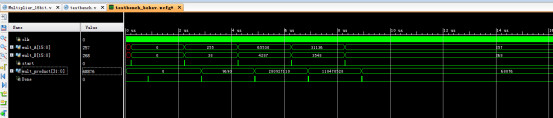

5. 仿真图

图中仿真了5组乘法，可看到：

0*0=0

255*38=9690

65530*4287=280927110

31136*3548=110470528

257*268=68876

部分代码展示:

//16bit乘法器
module Multiplier_16bit(mult_A,mult_B,clk,start,Done,mult_product);
input [15:0] mult_A,mult_B;   //mult_A是乘数，mult_B是被乘数
input clk,start;//start高电平时输入乘数
output Done;//乘积计算完成
output [31:0] mult_product;//乘积
reg Done;
reg [31:0] mult_product=32'd0;
reg [31:0] mult_product_buf=32'd0;
parameter INIT=2'd0;
parameter ADD=2'd1;
parameter SHIFT=2'd2;
reg[1:0] state=INIT;//初始状态为INIT
reg[31:0] mult_B_buf=32'd0;       //临时变量
integer Count=0;
always@(posedge clk)
  begin
 case(state)
INIT://初始状态
 if(start)begin
state=ADD;   //start有效跳转到下一个状态ADD
mult_B_buf[15:0]=mult_B;   //取被乘数
mult_B_buf[31:16]=16'd0;   //临时变量的高16位置0
end
 else
begin
mult_product_buf=0;
Count=0;
Done=0;             //运算未完成
state=INIT;      //初始状态
end

代码文件（付费下载）：
