信号延迟电路设计Verilog代码ISE Xilinx CPLD开发板

名称：信号延迟电路设计Verilog代码ISE  Xilinx CPLD开发板

软件：ISE

语言：Verilog

代码功能：

信号延迟电路设计

检测一个输入信号的高电平，延迟500ms再输出这个高电平信号，高电平持续50ms

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在Xilinx CPLD开发板验证，Xilinx CPLD开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

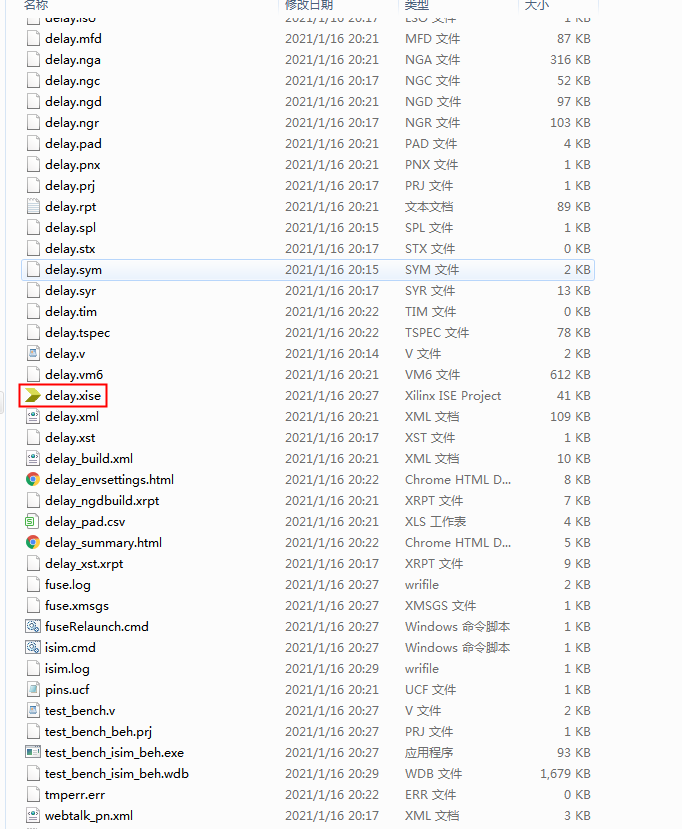

1. 工程文件

2. 程序文件

3. 程序编译

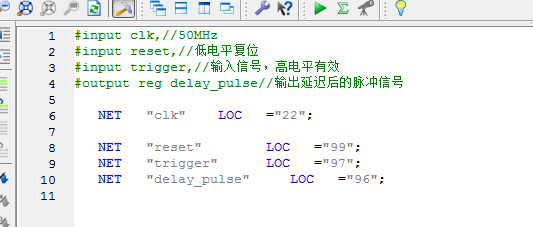

4. 管脚分配

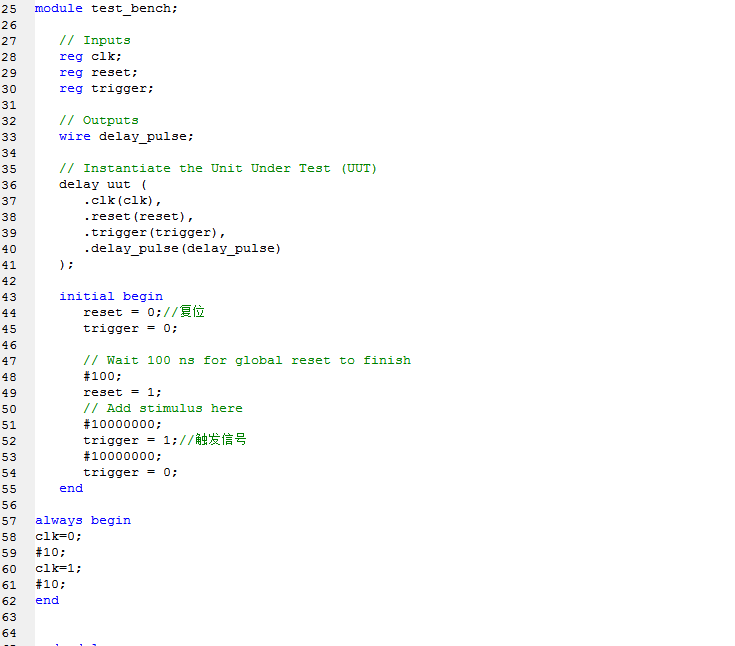

5. Testbench

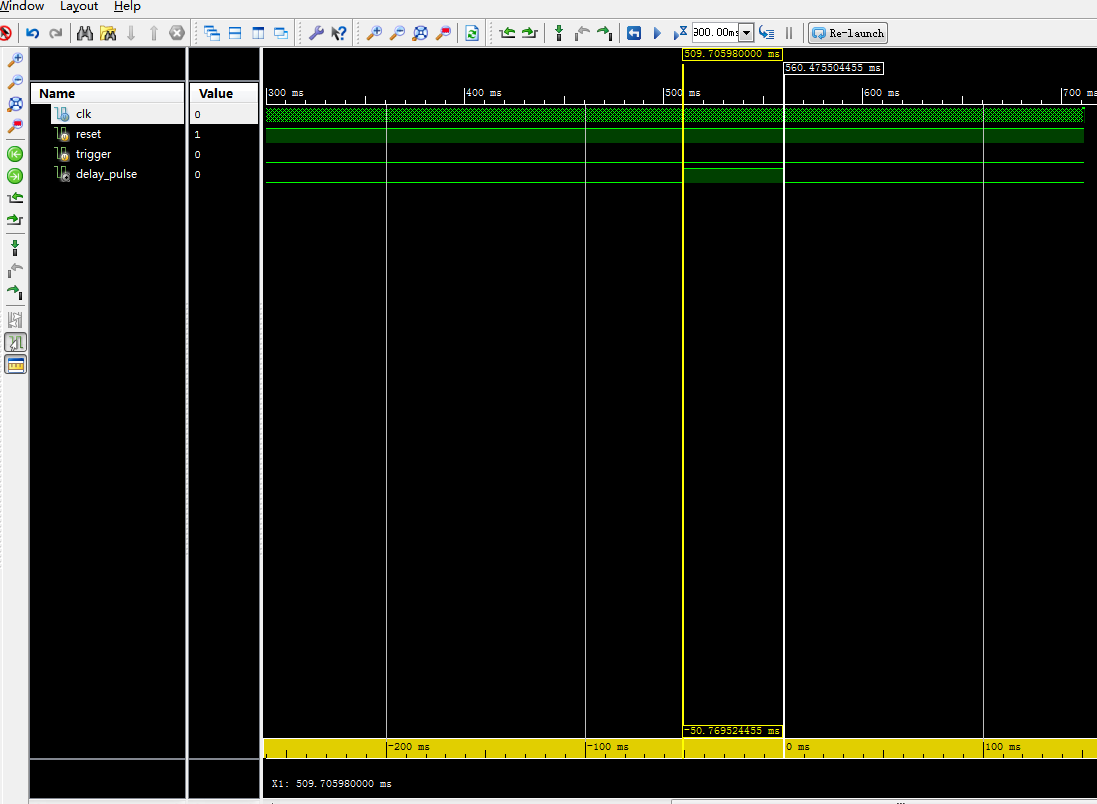

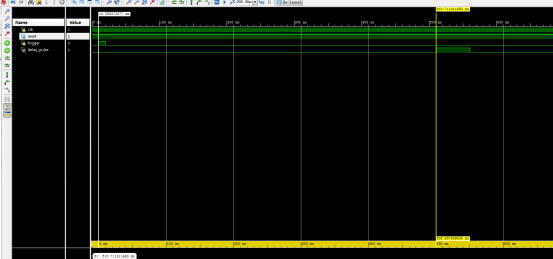

6. 仿真图

部分代码展示:

//检测一个输入信号的高电平，延迟500ms再输出这个高电平信号，高电平持续50ms
module delay(
input clk,//50MHz
input reset,//低电平复位
input trigger,//输入信号，高电平有效
output reg delay_pulse//输出延迟后的脉冲信号
);
reg [2:0] state=3'd0;//定义状态寄存器
//状态值
parameter s_idle=3'd0;
parameter s_trig=3'd1;
parameter s_delay=3'd2;
parameter s_high=3'd3;
parameter s_low=3'd4;
reg [31:0] delay_cnt=32'd0;
reg [31:0] high_cnt=32'd0;
always@(posedge clk or negedge reset)
if(reset==0)//低电平复位
state<=s_idle;//空闲状态
else
case(state)
s_idle://空闲状态
if(trigger==1)//输入触发信号，高电平有效
state<=s_trig;//触发状态
else
state<=s_idle;//空闲状态
s_trig://触发状态
state<=s_delay;//延迟500ms
s_delay://延迟500ms状态
if(delay_cnt>=32'd25000000)//计数25000000得到500ms
state<=s_high;//高电平状态
else
state<=s_delay;
s_high://高电平持续50ms状态
if(high_cnt>=32'd2500000)//计数2500000得到50ms
state<=s_low;//变低
else
state<=s_high;//高电平持续50ms
s_low://低电平状态
state<=s_idle;//空闲状态
default:;
endcase
always@(posedge clk or negedge reset)
if(reset==0)//低电平复位
delay_cnt<=32'd0;
else
if(state==s_delay)//延迟500ms状态,计数
