两种不同方式分频器设计Verilog代码ISE仿真

名称：两种不同方式分频器设计Verilog代码ISE仿真

软件：ISE

语言：Verilog

代码功能：

两种不同方式分频器设计

1. 输入为100MHz,要求输出为50kHz

需要将上述程序在不改变回路图的情况下用两种方式改写

换一种语法来写一个

然后是输入1MHz输出100kHz 用10分周而不是上面的5×2的形式

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

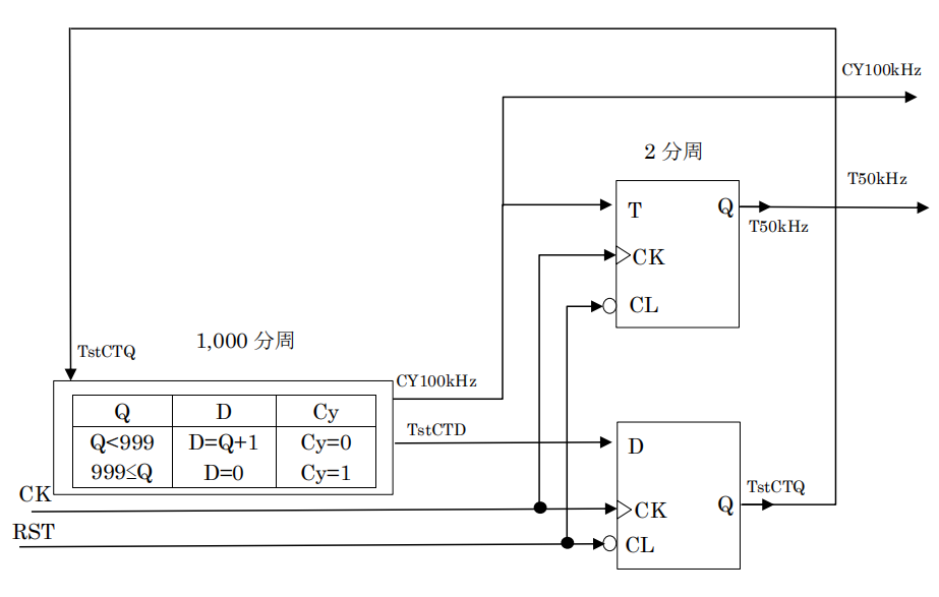

1. 输入为100MHz,要求输出为50kHz

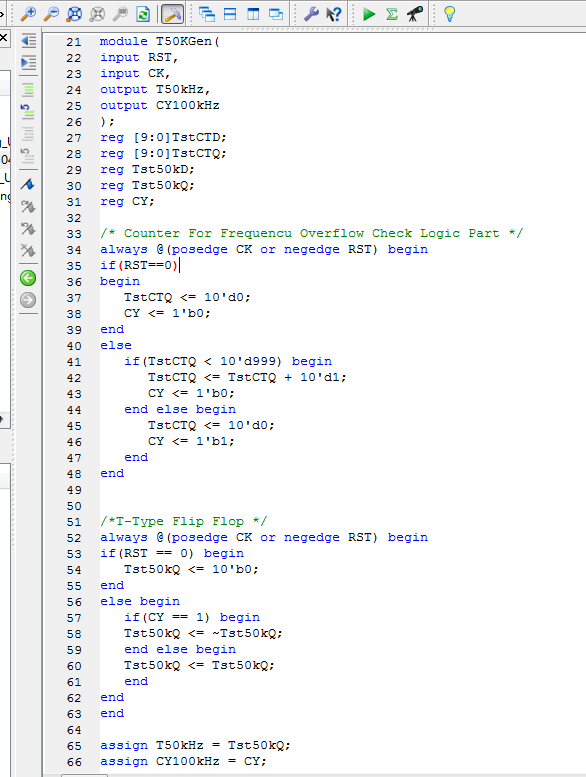

写法1代码

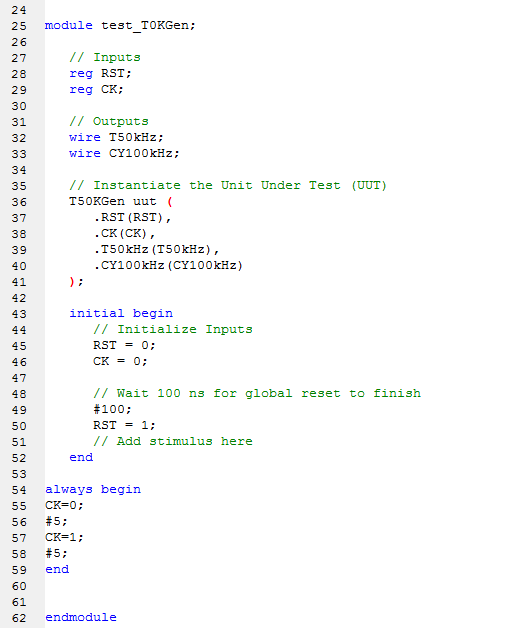

Testbench

仿真图

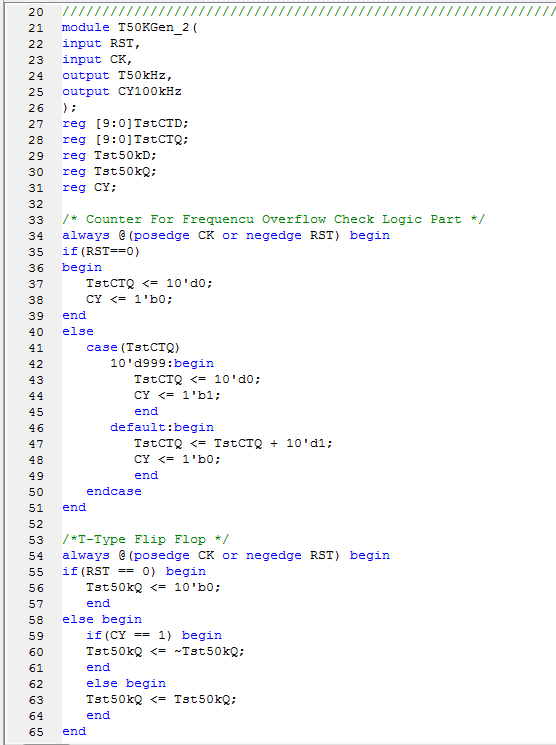

写法2代码

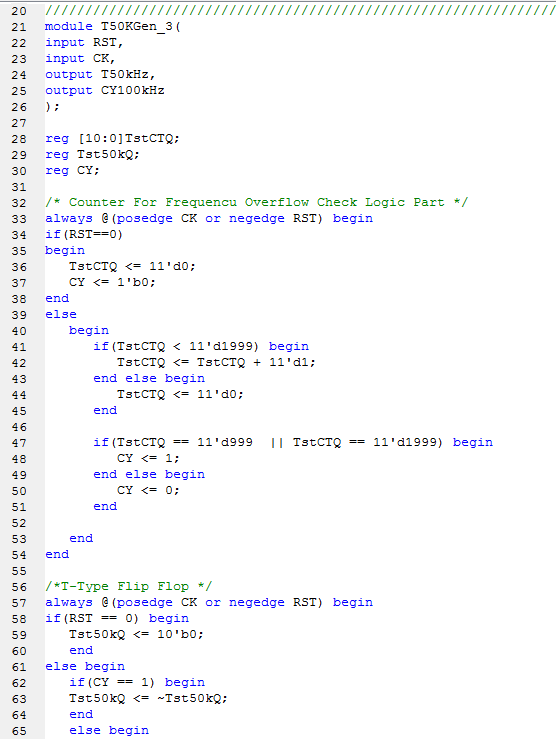

写法3代码

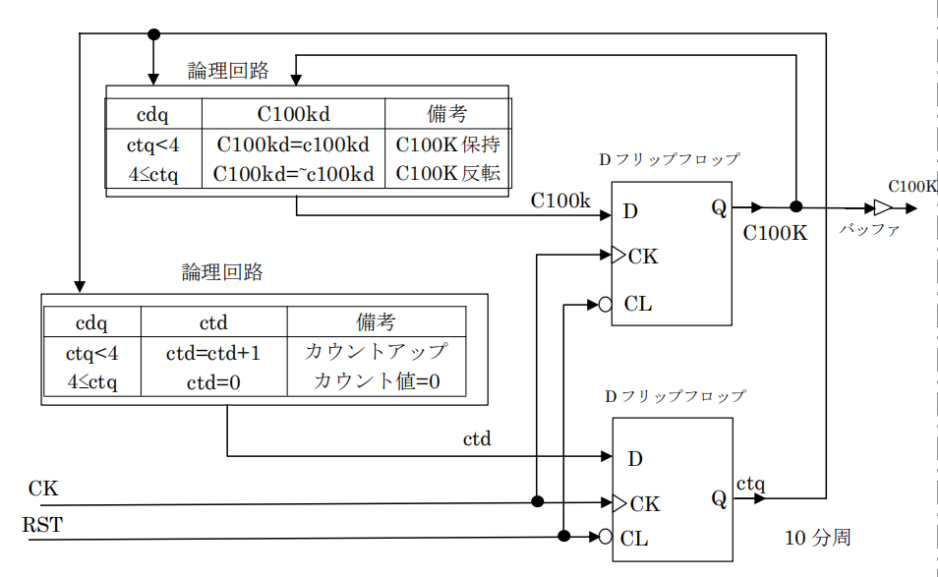

2. 输入1MHz输出100kHz 用10分周

代码

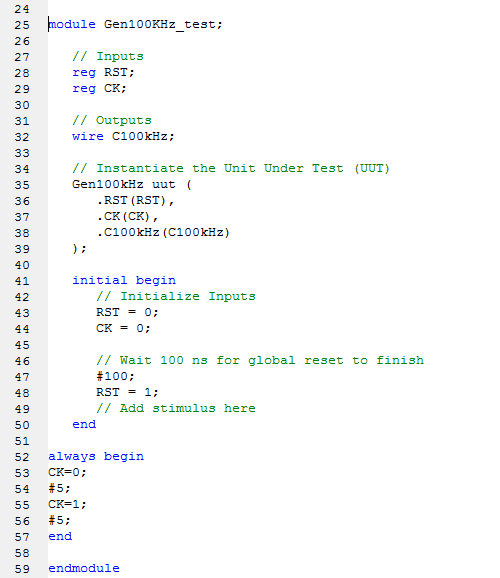

Testbech

仿真图

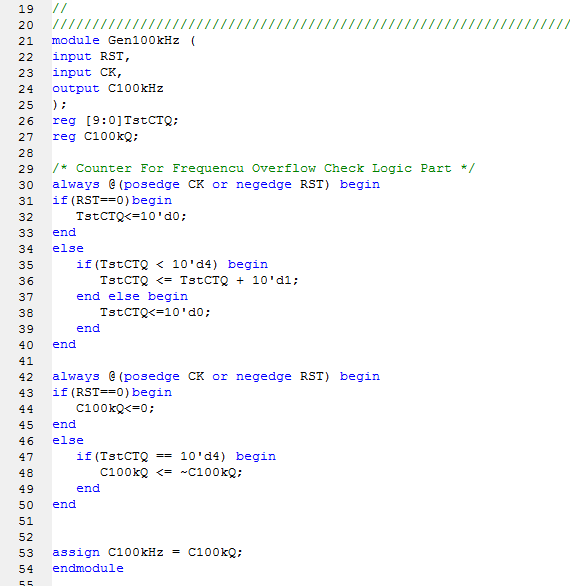

部分代码展示:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date:    22:38:13 07/16/2020
// Design Name:
// Module Name:    Gen100KHz
// Project Name:
// Target Devices:
// Tool versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module Gen100kHz (
input RST,
input CK,
output C100kHz
);
reg [9:0]TstCTQ;
reg C100kQ;
/* Counter For Frequencu Overflow Check Logic Part */
always @(posedge CK or negedge RST) begin
if(RST==0)begin
TstCTQ<=10'd0;
end
else
if(TstCTQ < 10'd4) begin
TstCTQ <= TstCTQ + 10'd1;
end else begin
TstCTQ<=10'd0;
end
end
