组合密码锁 FPGA 设计 VHDL Vivado

名称：组合密码锁 FPGA 设计 VHDL Vivado

软件：Vivado

语言：VHDL

功能介绍

本设计实现一个基于 FPGA 的组合密码锁，使用 VHDL 编写并在 Vivado 工程环境下完成综合与仿真。顶层模块 locktop_sync 提供时钟、复位、两位输入数字、两个按键控制输入，并输出 Lock、Unlock 状态信号以及 4 路七段数码管段选信号，适合用于学习同步时序电路、模块化 HDL 设计和 FPGA 基础外设显示控制。 系统通过 Digit_A、Digit_B 输入两位数字信息，结合 Button_1、Button_2 进行锁控操作。Lock 和 Unlock 输出用于表示当前门锁状态，segment_1 至 segment_4 用于驱动七段数码管显示相关数字或状态信息。整体功能围绕密码输入、状态寄存、锁状态判断和显示译码展开，结构清晰，便于二次修改为更多位密码、不同显示方式或不同按键交互流程。 该工程采用同步设计思路，核心控制逻辑在时钟驱动下运行，Reset 信号用于系统复位。相比纯组合逻辑或异步控制方式，同步结构更适合作为 FPGA 课程设计、数字系统实验和 Vivado 项目练习的参考工程。

运行环境

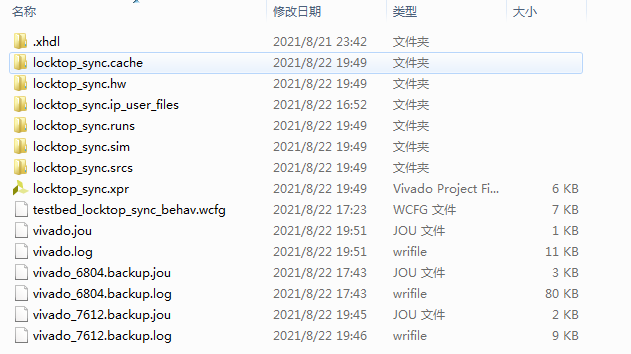

开发语言：VHDL 开发软件：Vivado 工程类型：FPGA 工程，包含 VHDL 源码、Vivado 工程文件、仿真 Testbench、RTL 图和仿真结果参考。

设计思路

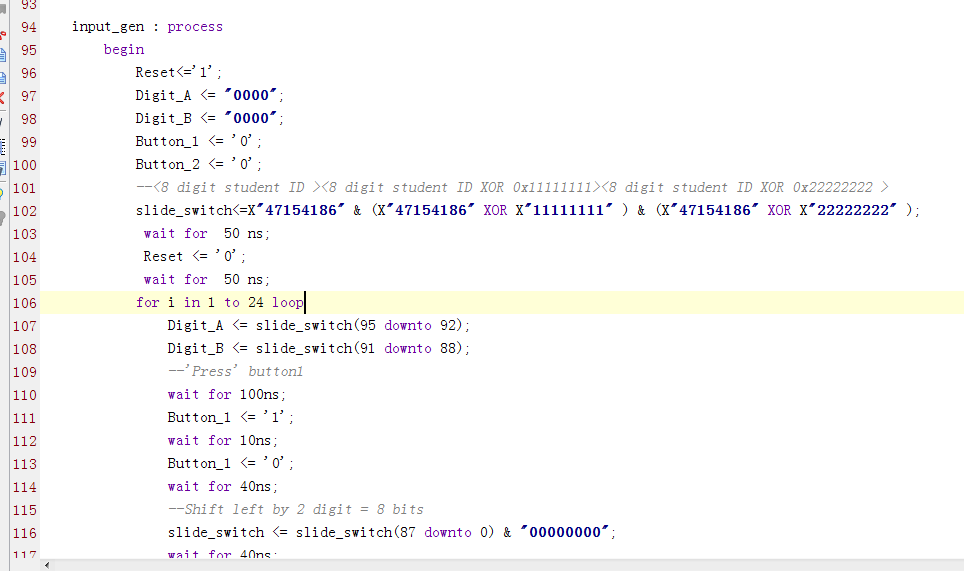

设计采用顶层集成加功能模块划分的方式完成组合密码锁。locktop_sync 作为顶层模块，负责连接外部输入输出端口，并把数字输入、按键输入、锁控状态和数码管显示逻辑组织在同一个同步系统中。外部输入包括 clk、Reset、Digit_A、Digit_B、Button_1、Button_2，输出包括 Lock、Unlock 以及 4 组七段数码管 segment 信号。 系统内部可分为密码锁判断、寄存器同步和七段数码管译码三个主要部分。lock_sync 模块承担锁控判断逻辑，根据输入数字和按键操作产生锁定或解锁状态；reg_sync 模块用于同步保存或传递状态数据，使按键和输入变化能够在时钟边沿下稳定进入系统；hex_decoder_sync 模块负责把数字信息转换为七段数码管显示编码，用于直观显示输入或状态相关内容。 Testbench 对顶层 locktop_sync 以及 reg_sync、hex_decoder_sync、lock_sync 等模块进行了仿真验证。通过整体仿真图和分模块仿真图，可以观察输入激励、状态输出和显示译码之间的对应关系，便于理解同步电路的时序行为，也方便在修改密码规则或扩展显示位数时进行回归验证。

模块结构

主要模块包括： locktop_sync：同步密码锁顶层模块，连接时钟、复位、数字输入、按键输入、锁状态输出和数码管输出。 lock_sync：密码锁核心控制模块，用于完成锁定/解锁相关判断逻辑。 reg_sync：同步寄存模块，用于在时钟控制下保存或同步传递信号。 hex_decoder_sync：七段数码管译码模块，将输入数字转换为对应的七段显示编码。 testbed_locktop_sync：顶层仿真测试文件，用于对同步密码锁整体功能进行仿真。

演示视频

配套演示视频展示了密码锁设计的运行效果，可结合 Vivado 工程、仿真波形和源码一起查看输入按键、锁状态输出以及数码管显示之间的对应关系。

仿真图/仿真说明/设计文档图片

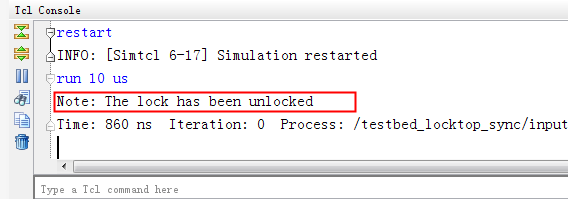

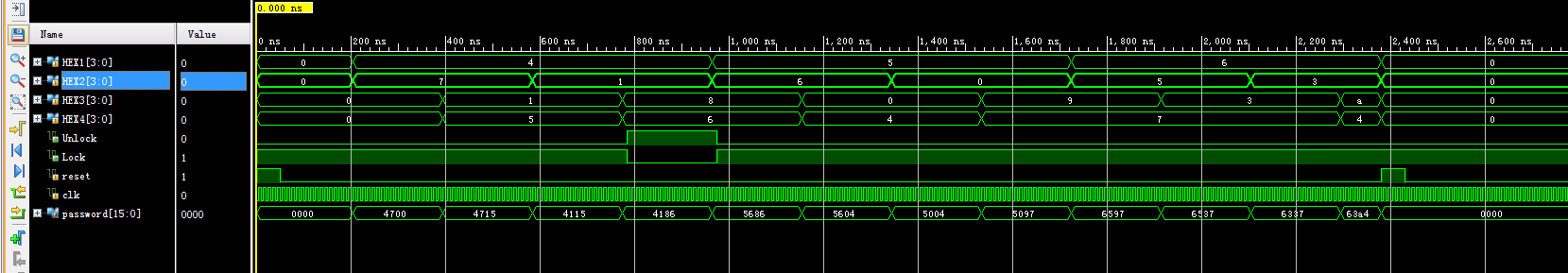

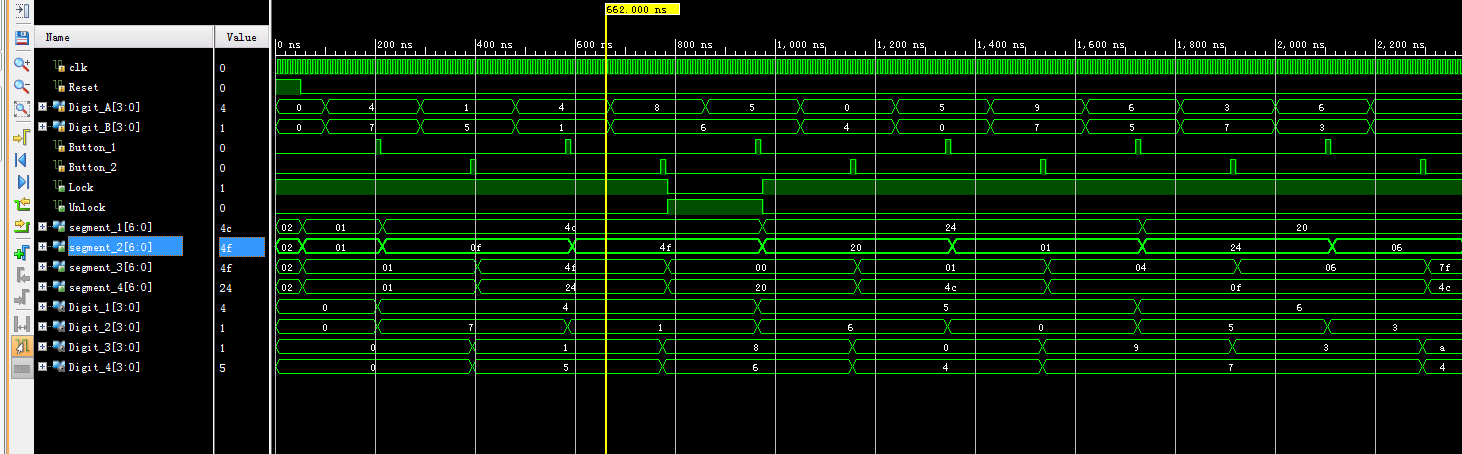

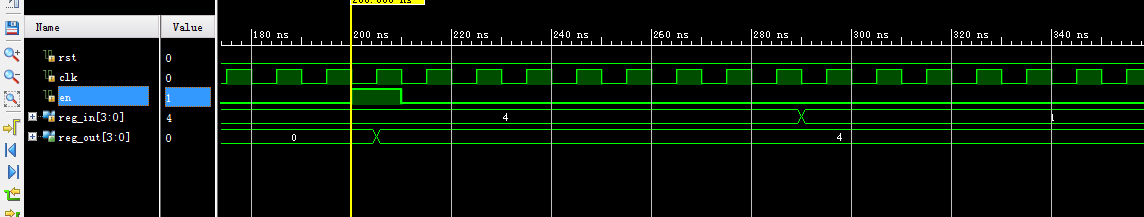

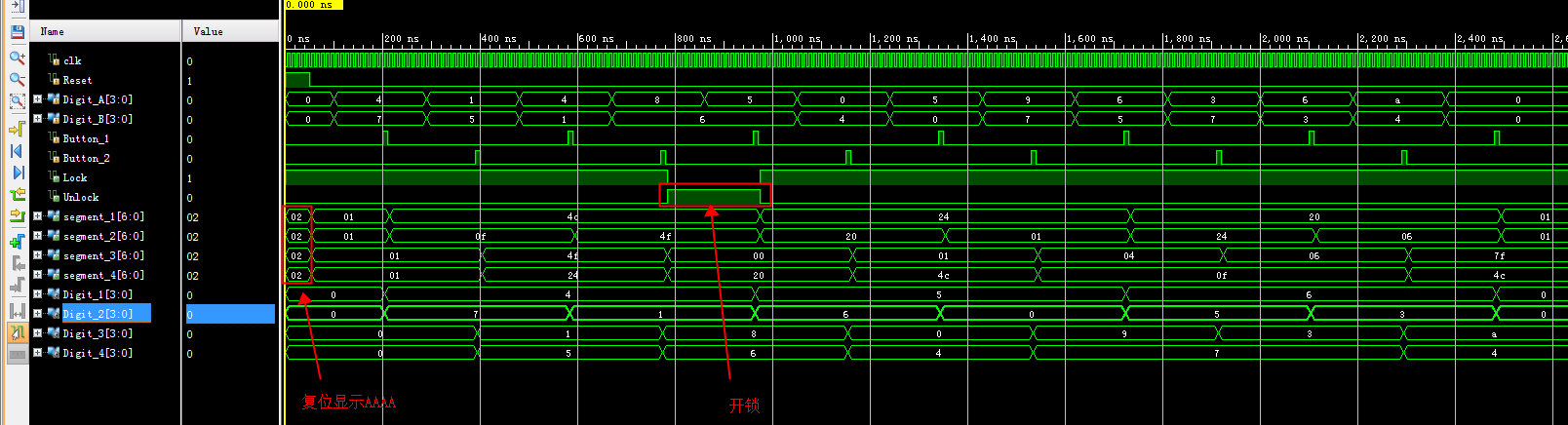

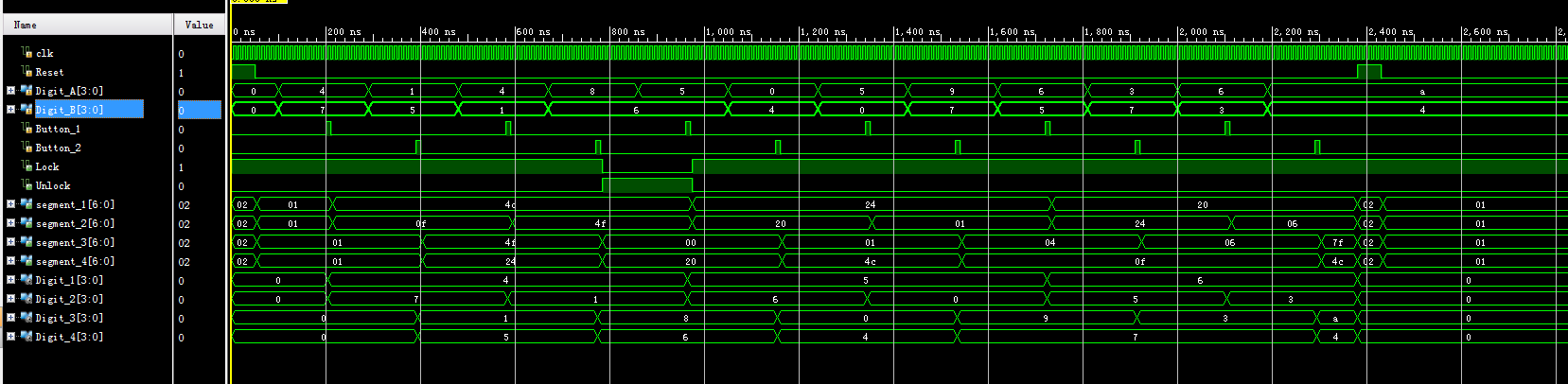

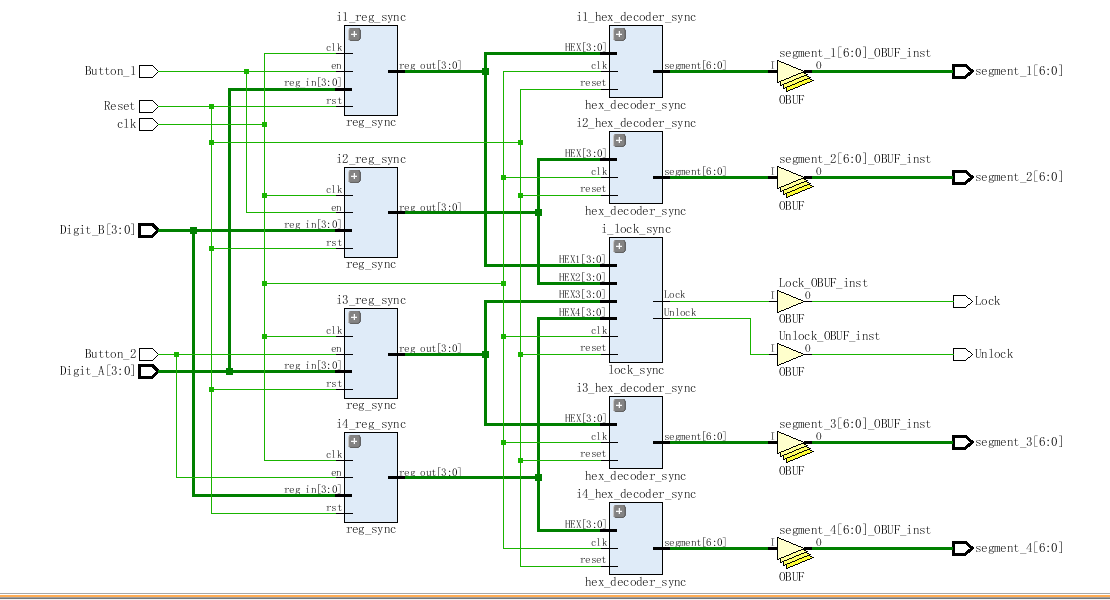

设计文档内容包含工程文件、程序文件、程序编译、RTL 图、Testbench 和仿真图说明。仿真部分包括 locktop_sync 整体仿真图，以及 reg_sync、hex_decoder_sync、lock_sync 等模块的分模块仿真图，适合用于理解工程结构、验证模块功能和撰写课程设计报告。

部分代码

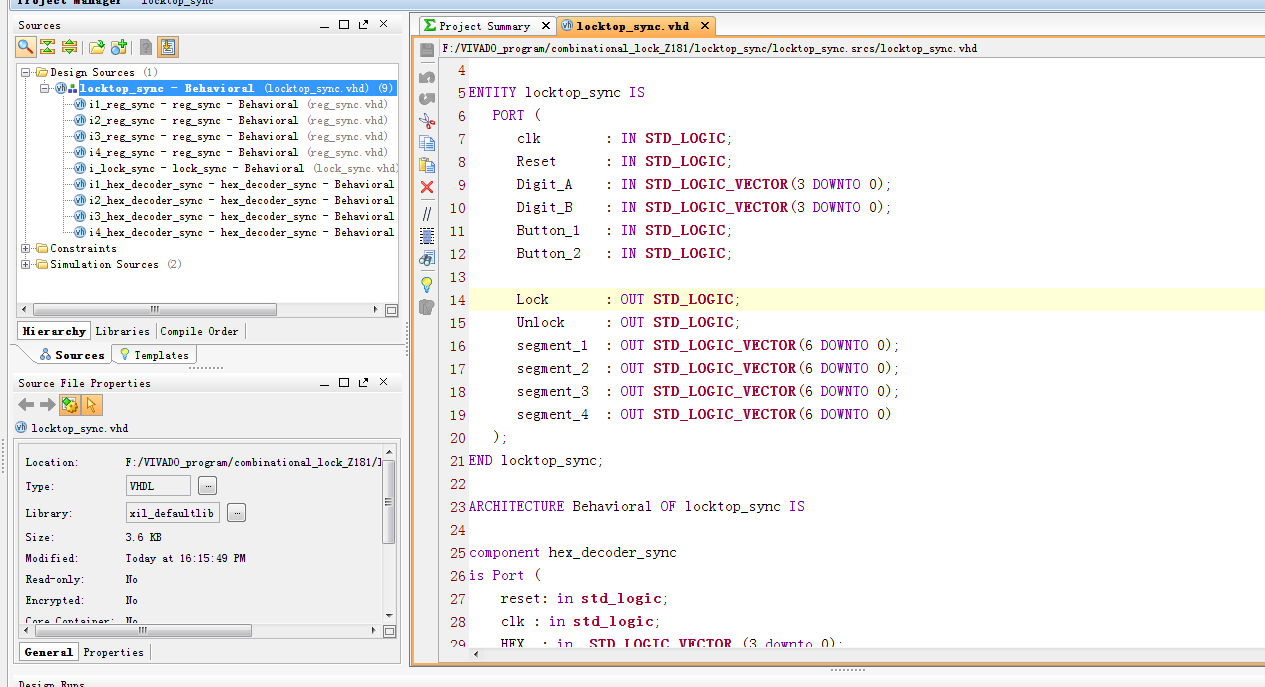

以下展示顶层模块 locktop_sync 的部分代码，完整源码请下载压缩包查看。

ENTITY locktop_sync IS
   PORT (
      clk        : IN STD_LOGIC;
      Reset      : IN STD_LOGIC;
      Digit_A    : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      Digit_B    : IN STD_LOGIC_VECTOR(3 DOWNTO 0);
      Button_1   : IN STD_LOGIC;
      Button_2   : IN STD_LOGIC;

      Lock       : OUT STD_LOGIC;
      Unlock     : OUT STD_LOGIC;
      segment_1  : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);
      segment_2  : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);
      segment_3  : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);
      segment_4  : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)
   );
END locktop_sync;
