16位串行乘法器 Verilog FPGA

名称：16位串行乘法器 Verilog FPGA

语言：Verilog

功能介绍

Multiplier_16bit 是一个16位乘法器，输入为 mult_A 和 mult_B，输出为32位乘积 mult_product，并通过 Done 信号指示本次计算完成。start 用于启动运算；启动后，设计逐位处理乘数，并把对应的被乘数移位值累加到部分积中。 该设计以移位相加算法和三状态控制流程实现乘法运算，适合用于学习串行乘法器、有限状态机控制及部分积累加的 Verilog 实现。设计文档列出了多组乘法仿真数据，可用于了解不同输入下的计算结果。

运行环境

设计语言：Verilog。

设计思路

设计采用移位相加算法完成两个16位操作数的乘法运算，按照乘数 mult_A 的位序逐位处理。每轮根据当前乘数位决定是否将被乘数的移位值累加到部分积中，再将被乘数左移一位，以对应乘数位权重的递增。经过16轮处理后，结果写入32位乘积输出。 控制逻辑由 INIT、ADD、SHIFT 三个状态组成。INIT 等待 start 启动并装载 mult_B；ADD 检查 mult_A 当前位并按需累加；SHIFT 更新移位数据及计数器。计数达到16时，状态机回到 INIT，置位 Done，并输出计算结果。该结构为串行、非流水线计算方式，文档给出的计算过程为每次乘法处理16个时钟周期。

模块结构

工程包含乘法器模块 Multiplier_16bit 和仿真测试模块 testbench。Multiplier_16bit 接收两个16位操作数及 clk、start 控制信号，内部使用状态机、移位寄存器、计数器和部分积寄存器完成运算，并输出 mult_product 与 Done。

演示视频

下方提供演示视频，可直接播放查看运行效果。

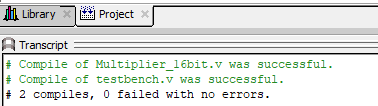

仿真图/仿真说明/设计文档图片

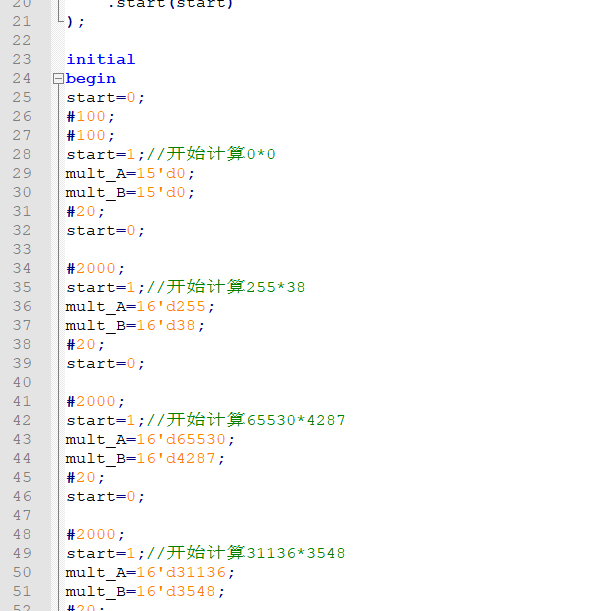

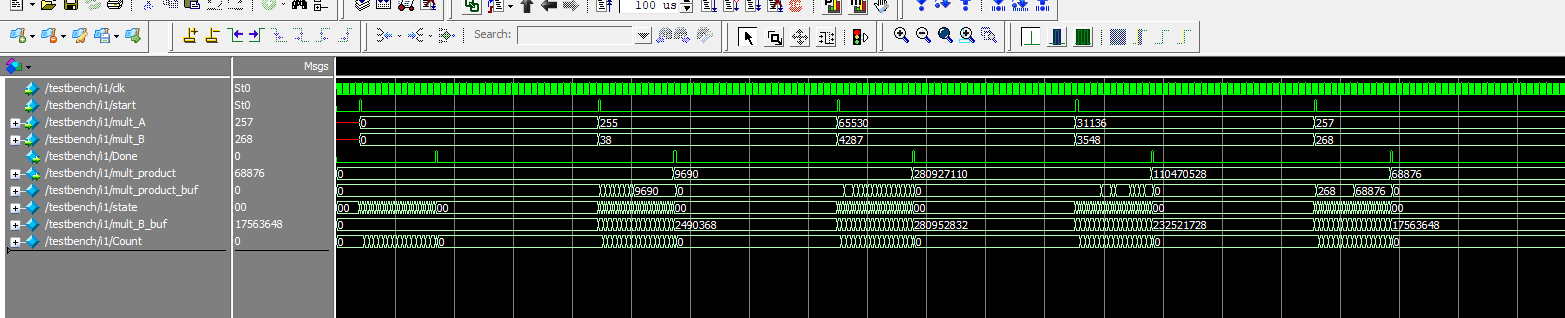

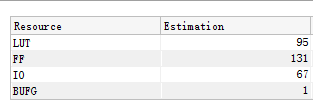

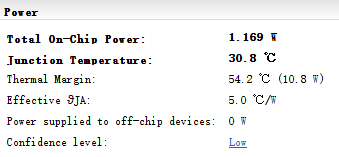

设计文档包含仿真说明及仿真图，列出5组乘法结果：0×0=0、255×38=9690、65530×4287=280927110、31136×3548=110470528、257×268=68876。文档还介绍了计算周期、吞吐量及非流水线特性。

部分代码

以下展示顶层模块 Multiplier_16bit 的部分代码，完整源码请下载压缩包查看。

module Multiplier_16bit(mult_A,mult_B,clk,start,Done,mult_product);
input [15:0] mult_A,mult_B;   //mult_A是乘数，mult_B是被乘数
input clk,start;//start高电平时输入乘数
output Done;//乘积计算完成
output [31:0] mult_product;//乘积

reg Done;
reg [31:0] mult_product=32'd0;
reg [31:0] mult_product_buf=32'd0;
parameter INIT=2'd0;
parameter ADD=2'd1;
parameter SHIFT=2'd2;
reg[1:0] state=INIT;//初始状态为INIT
reg[31:0] mult_B_buf=32'd0;       //临时变量

integer Count=0;

always@(posedge clk)
  begin
 	case(state)
	INIT://初始状态
	 if(start)begin
		state=ADD;   //start有效跳转到下一个状态ADD
		mult_B_buf[15:0]=mult_B;   //取被乘数
		mult_B_buf[31:16]=16'd0;   //临时变量的高16位置0
		end
	 else
		begin
			mult_product_buf=0;
			Count=0;
			Done=0;             //运算未完成
			state=INIT;      //初始状态
		end

	ADD://相加状态
	 begin
		if(mult_A[Count])      //判断乘数的第Count位是否为1
		  mult_product_buf=mult_product_buf+mult_B_buf;  //若为1则把乘数左移一位相加
		  state=SHIFT;    //完成相加后跳到SHIFT状态继续左移
	 end

	SHIFT://移位状态
	  begin
		mult_B_buf={mult_B_buf[30:0],1'b0};        //左移一位，最低位补0
		Count=Count+1;            //计数器加一
		if(Count==16)     //循环16次
		  begin
			state=INIT;
			Done=1;
			mult_product<=mult_product_buf;
		  end
	     else
		  state=ADD;
	  end

	endcase
   end
endmodule
