基于FPGA的蜂鸣器控制模块设计VHDL代码ISE仿真

名称：基于FPGA的蜂鸣器控制模块设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

蜂鸣器控制模块

1、按键1按下，蜂鸣器输出频率1

2、按键2按下，蜂鸣器输出频率2

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

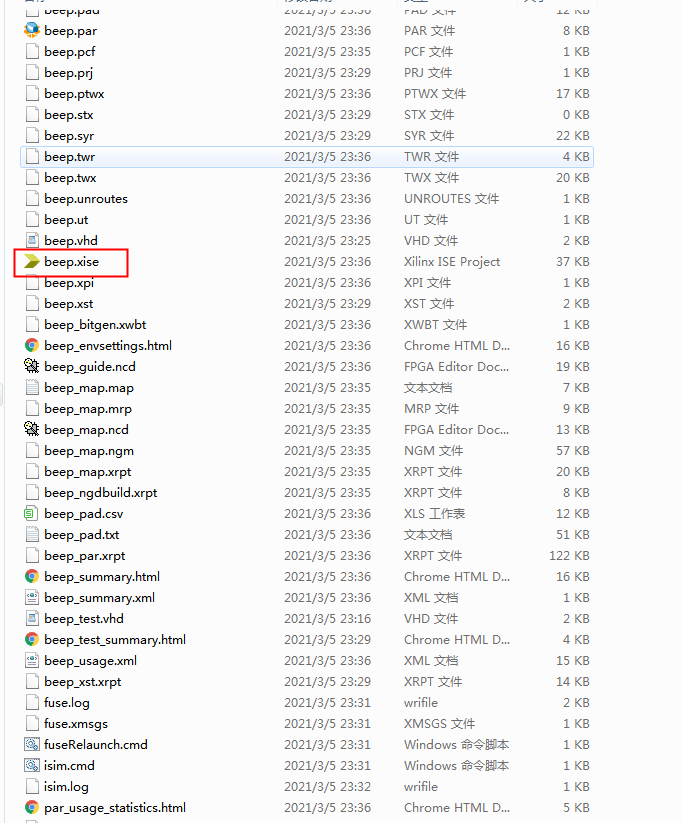

1. 工程文件

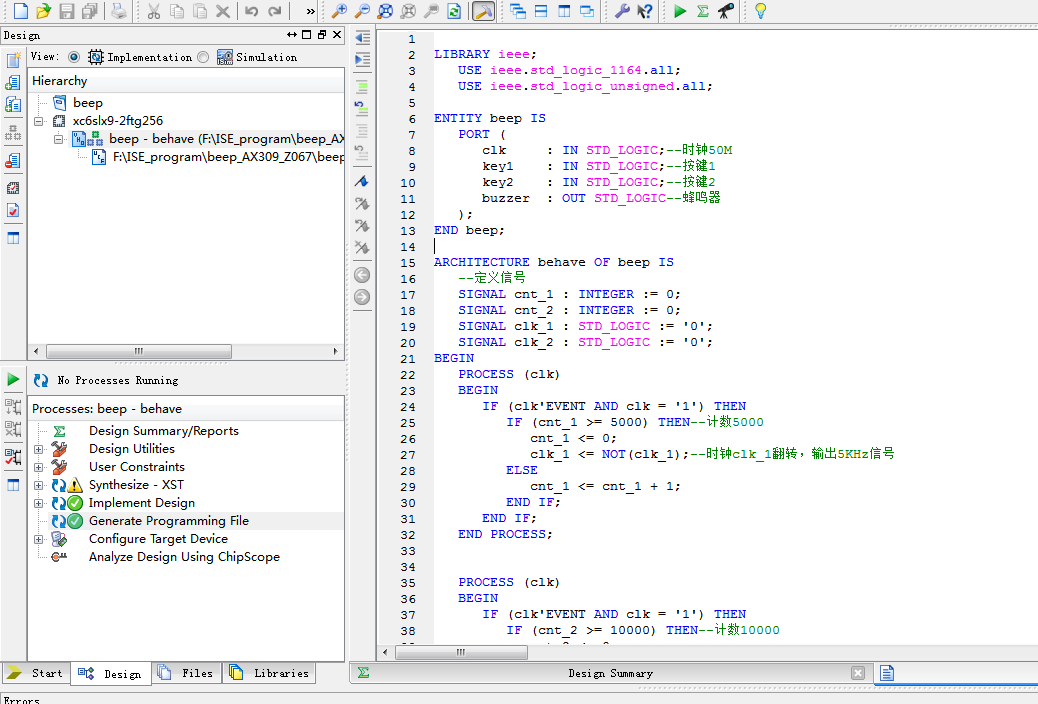

2. 程序文件

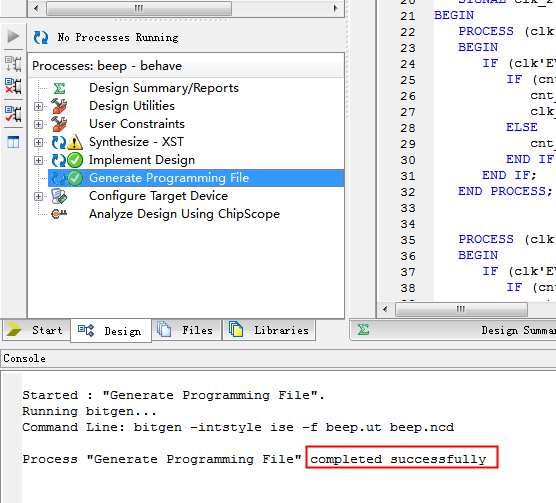

3. 程序编译

4. 管脚分配

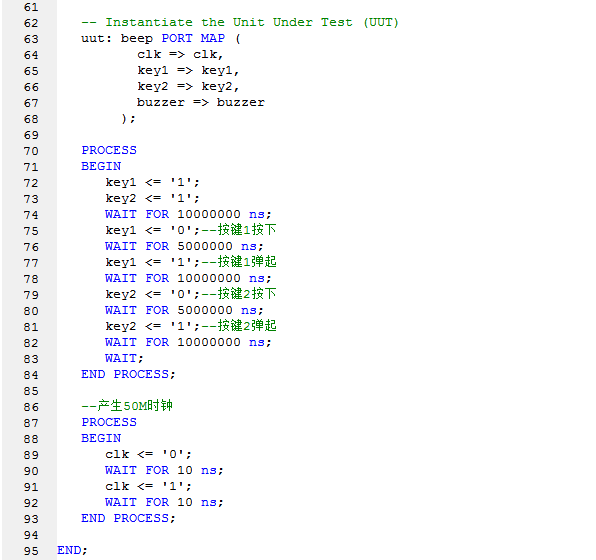

5. Testbench

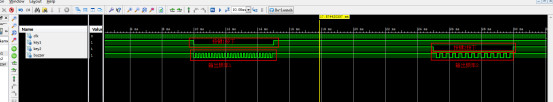

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY beep IS
   PORT (
      clk     : IN STD_LOGIC;--时钟50M
      key1    : IN STD_LOGIC;--按键1
      key2    : IN STD_LOGIC;--按键2
      buzzer  : OUT STD_LOGIC--蜂鸣器
   );
END beep;
ARCHITECTURE behave OF beep IS
   --定义信号
   SIGNAL cnt_1 : INTEGER := 0;
   SIGNAL cnt_2 : INTEGER := 0;
   SIGNAL clk_1 : STD_LOGIC := '0';
   SIGNAL clk_2 : STD_LOGIC := '0';
BEGIN
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (cnt_1 >= 5000) THEN--计数5000
            cnt_1 <= 0;
            clk_1 <= NOT(clk_1);--时钟clk_1翻转，输出5KHz信号
         ELSE
            cnt_1 <= cnt_1 + 1;
         END IF;
      END IF;
   END PROCESS;

代码文件（付费下载）：
