汽车转向灯控制 FPGA 设计 Verilog Quartus

名称：汽车转向灯控制 FPGA 设计 Verilog Quartus

软件：Quartus

语言：Verilog

功能介绍

本设计实现一个汽车转向灯控制逻辑，核心功能包括正常状态、左转向灯闪烁、右转向灯闪烁以及紧急双闪。输入端包含时钟 cp、左转按键 z、右转按键 y 和紧急按键 j，输出端为左转向灯 LD 与右转向灯 RD，适合用于 FPGA 数字逻辑、有限状态机和交通/车辆控制类课程设计。 系统在正常状态下左右灯均熄灭；按下左转按键后，左灯按照节拍闪烁，松开后返回正常状态；按下右转按键后，右灯按照节拍闪烁，松开后返回正常状态；按下紧急按键后，左右灯同步闪烁，松开后退出紧急模式。状态切换逻辑中设置了按键优先级，紧急信号优先于左转信号，左转信号优先于右转信号。 工程采用 Verilog 编写，顶层模块为 controlwd，并配套 tb_controlwd 测试文件。设计中包含 1 秒节拍分频、状态寄存、下一状态组合逻辑、闪烁相位控制和输出控制等部分，逻辑结构清晰，便于学习 FPGA 状态机设计方法，也便于根据实际硬件时钟频率调整闪烁节拍。

运行环境

开发软件：Quartus。 仿真环境：Modelsim、Quartus VWF 仿真。 设计语言：Verilog。 顶层模块：controlwd。 主要工程文件包括 controlwd.qpf、controlwd.qsf、controlwd.v 和 tb_controlwd.v。

设计思路

整体设计采用有限状态机实现汽车转向灯的工作模式管理。状态编码使用独热编码方式，定义正常状态 S_QA、左转状态 S_QB、右转状态 S_QC 和紧急状态 S_QD。独热编码使状态判断条件直观，适合教学和调试场景，也便于从 RTL 图和状态图中观察控制流程。 输入按键首先进入下一状态组合逻辑进行判断。在正常状态下，控制逻辑按照 j > z > y 的优先级选择进入紧急双闪、左转闪烁或右转闪烁状态；在左转、右转、紧急状态下，对应按键释放后返回正常状态。这样的设计能够明确区分保持状态和退出状态，避免输出在按键持续期间频繁切换模式。 闪烁功能由分频计数器和 phase 相位寄存器共同完成。参数 INPUT_FREQ_HZ 用于设置输入时钟频率，SEC_DIV 用于产生 1 秒节拍；当状态进入左转、右转或紧急模式时，phase 先置为亮，随后每过 1 秒翻转一次，从而形成灯光闪烁效果。返回正常状态时 phase 清零，使左右灯保持熄灭。 输出部分根据当前状态生成 left_en 和 right_en 使能信号。左转状态仅 LD 跟随 phase，右转状态仅 RD 跟随 phase，紧急状态下 LD 与 RD 同步跟随 phase。该结构把状态判断、节拍控制和输出映射分开处理，便于后续扩展更多灯光模式或修改闪烁频率。

模块结构

工程主要由 controlwd 顶层控制模块和 tb_controlwd 测试模块组成。 controlwd：汽车转向灯核心控制模块，包含时钟分频、状态机、闪烁相位控制和左右灯输出逻辑。输入信号为 cp、z、y、j，输出信号为 LD、RD。 tb_controlwd：测试激励模块，用于对左转、右转、紧急双闪等典型输入场景进行仿真验证。 状态划分：S_QA 表示正常熄灭状态，S_QB 表示左转闪烁状态，S_QC 表示右转闪烁状态，S_QD 表示紧急双闪状态。

演示视频

演示视频用于查看汽车转向灯控制效果，可配合工程仿真结果理解左转、右转和紧急双闪三类工作状态的输出变化。

仿真图/仿真说明/设计文档图片

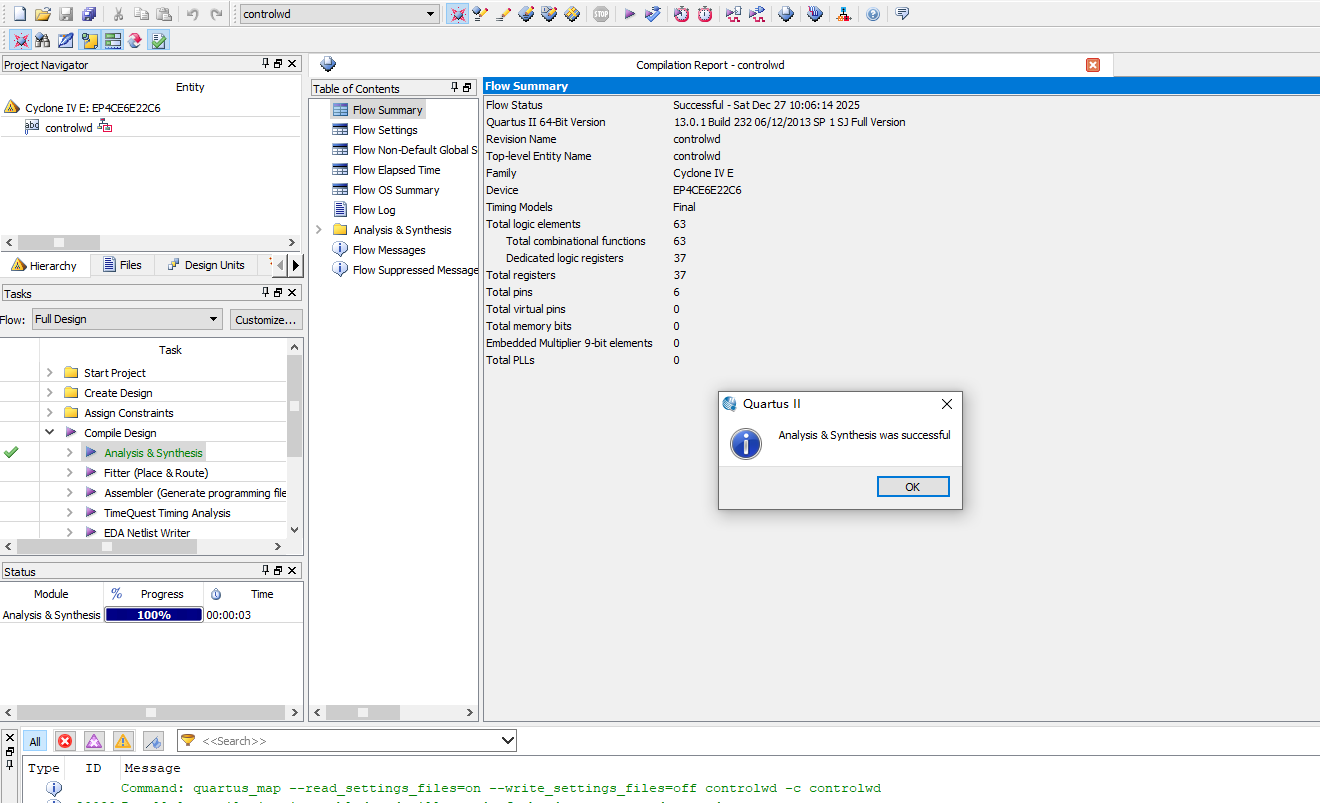

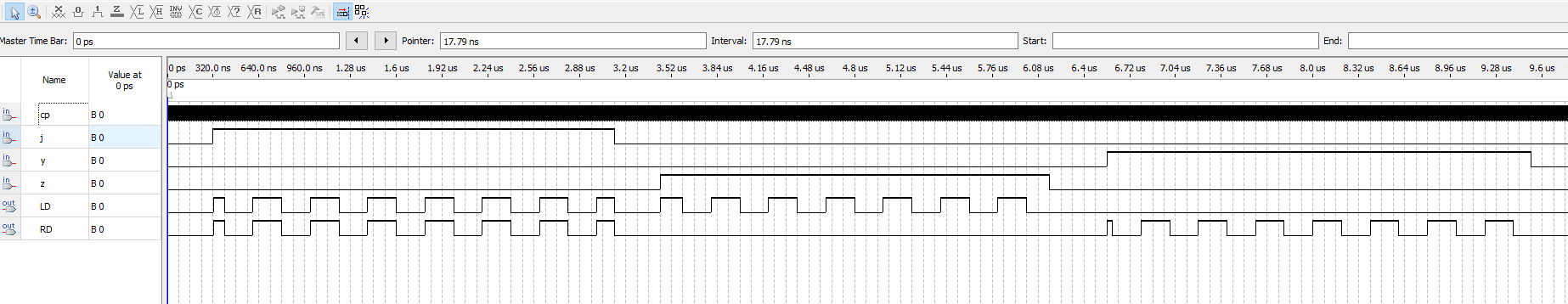

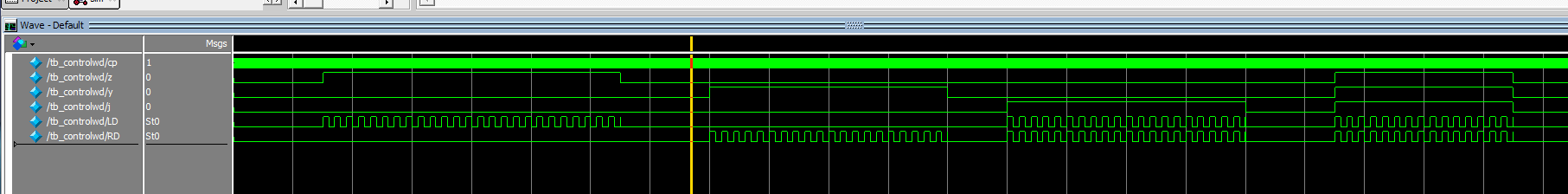

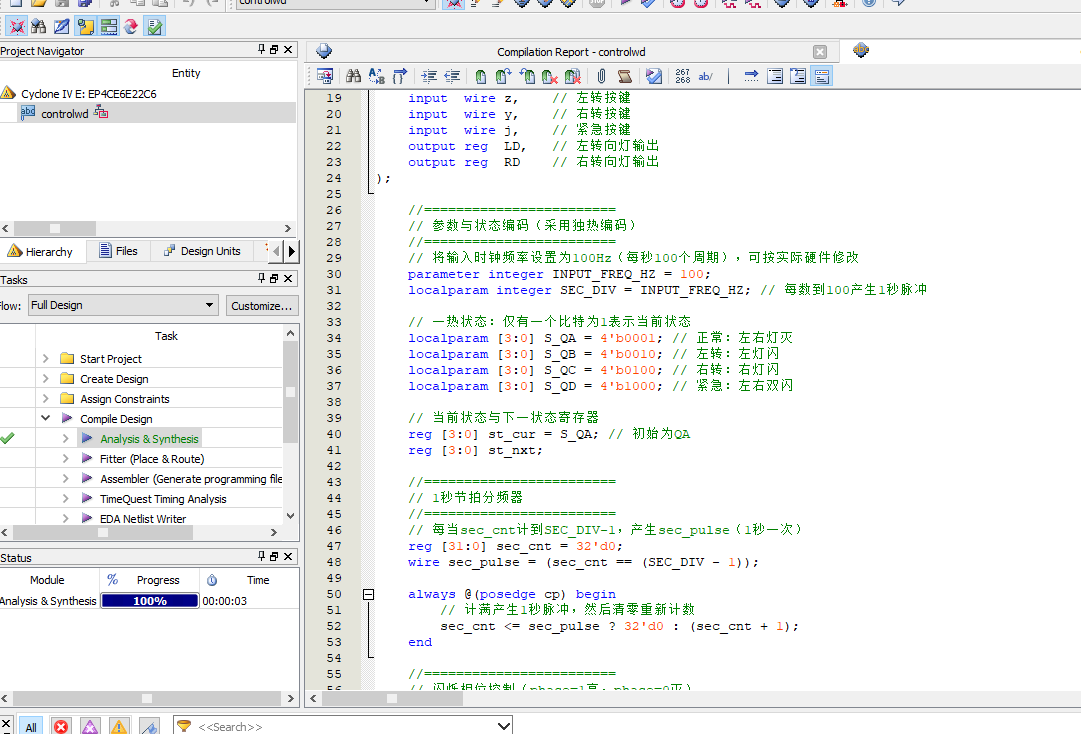

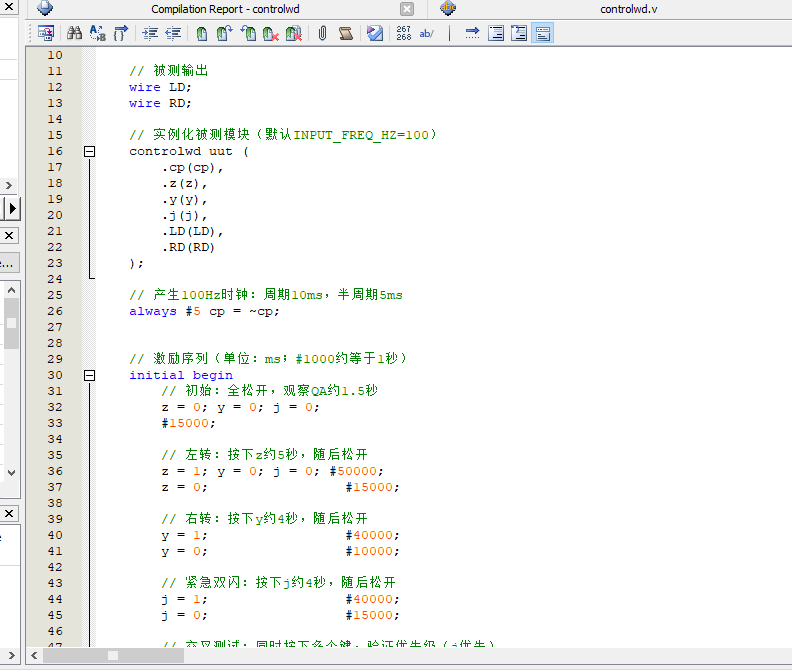

设计文档内容覆盖工程文件、程序文件、程序编译、RTL 图、状态图、仿真图、Modelsim 仿真图、Testbench 以及 VWF 仿真图。仿真部分可用于观察按键输入变化时 LD、RD 两路输出的响应过程，适合对照状态机逻辑检查左转、右转和紧急双闪模式是否符合设计要求。

部分代码

以下展示顶层模块 controlwd 的部分代码，完整源码请下载压缩包查看。

module controlwd (
    input  wire cp,   // 时钟输入
    input  wire z,    // 左转按键
    input  wire y,    // 右转按键
    input  wire j,    // 紧急按键
    output reg  LD,   // 左转向灯输出
    output reg  RD    // 右转向灯输出
);

    //========================
    // 参数与状态编码（采用独热编码）
    //========================
    // 将输入时钟频率设置为100Hz（每秒100个周期），可按实际硬件修改
    parameter integer INPUT_FREQ_HZ = 100;
    localparam integer SEC_DIV = INPUT_FREQ_HZ; // 每数到100产生1秒脉冲

    // 一热状态：仅有一个比特为1表示当前状态
    localparam [3:0] S_QA = 4'b0001; // 正常：左右灯灭
    localparam [3:0] S_QB = 4'b0010; // 左转：左灯闪
    localparam [3:0] S_QC = 4'b0100; // 右转：右灯闪
    localparam [3:0] S_QD = 4'b1000; // 紧急：左右双闪

    // 当前状态与下一状态寄存器
    reg [3:0] st_cur = S_QA; // 初始为QA
    reg [3:0] st_nxt;

    //========================
    // 1秒节拍分频器
    //========================
    // 每当sec_cnt计到SEC_DIV-1，产生sec_pulse（1秒一次）
    reg [31:0] sec_cnt = 32'd0;
    wire sec_pulse = (sec_cnt == (SEC_DIV - 1));

    always @(posedge cp) begin
        // 计满产生1秒脉冲，然后清零重新计数
        sec_cnt <= sec_pulse ? 32'd0 : (sec_cnt + 1);
    end

    //========================
    // 闪烁相位控制（phase=1亮，phase=0灭）
    //========================
    // 进入QB/QC/QD时，先置为亮；随后每过1秒翻转
    reg phase = 1'b0;

    //========================
    // 下一状态组合逻辑（含优先级：j > z > y）
    //========================
    always @(*) begin
        st_nxt = st_cur; // 默认不变
        if (st_cur == S_QA) begin
            // QA下按优先级进入闪烁状态
            if (j)       st_nxt = S_QD;
            else if (z)  st_nxt = S_QB;
            else if (y)  st_nxt = S_QC;
        end else if (st_cur == S_QB) begin
            // 左转：松开z返回QA
            if (!z)      st_nxt = S_QA;
        end else if (st_cur == S_QC) begin
            // 右转：松开y返回QA
            if (!y)      st_nxt = S_QA;
        end else if (st_cur == S_QD) begin
            // 紧急：松开j返回QA
            if (!j)      st_nxt = S_QA;
        end else begin
            // 异常保护
            st_nxt = S_QA;
        end
    end

    //========================
    // 状态寄存与闪烁相位更新（保证进入时先亮）
    //========================
    always @(posedge cp) begin
        // 状态更新
        st_cur <= st_nxt;

        // 进入闪烁状态先亮；返回QA则灭
        if (st_cur != st_nxt) begin
            phase <= (st_nxt == S_QA) ? 1'b0 : 1'b1;
        end else begin
            // 状态未变时，每秒按需翻转
            if (sec_pulse) begin
                phase <= (st_cur == S_QA) ? 1'b0 : ~phase;
            end
        end
    end

    //========================
    // 输出控制
    //========================
    // 左、右输出根据当前状态选择是否跟随phase
    wire left_en  = (st_cur == S_QB) || (st_cur == S_QD);
    wire right_en = (st_cur == S_QC) || (st_cur == S_QD);

    always @(*) begin
        LD = left_en  ? phase : 1'b0;
        RD = right_en ? phase : 1'b0;
    end

endmodule

代码文件（付费下载）
