XADC 数据采集 DA 输出 FPGA 设计 Verilog Vivado

名称：XADC 数据采集 DA 输出 FPGA 设计 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计实现基于 XADC 的模拟量采集与 DA 数据输出控制，顶层模块为 AD_top。系统以 50MHz 时钟作为工作时钟，低电平复位输入 reset_n 经过反相后作为 XADC IP 的高电平复位信号，外部模拟输入通过 vauxp1、vauxn1 接入 XADC 辅助通道。 XADC 转换完成后，设计利用 eoc_out 触发下一次动态重读，并在 drdy_out 有效且通道号为 5'b1_0001 时锁存转换数据。输出数据取 XADC 转换结果 do_out[15:2]，形成 14 位 AD_data，用于驱动后级 DA 数据端口。 DA 接口部分将 drdy_out 直接作为 da1_clk 与 da1_wrt 输出，使采样数据更新节拍与数据就绪信号保持同步，da1_data 输出当前锁存的 14 位采样值。整体结构适合学习 XADC IP 调用、模拟通道采样、采样数据位宽截取以及 FPGA 与外部 DA 接口的数据连接方式。

运行环境

开发语言：Verilog 开发软件：Vivado 顶层模块：AD_top 主要 IP：xadc_wiz_0 仿真文件：test.v 约束文件：xdac_pins.xdc

设计思路

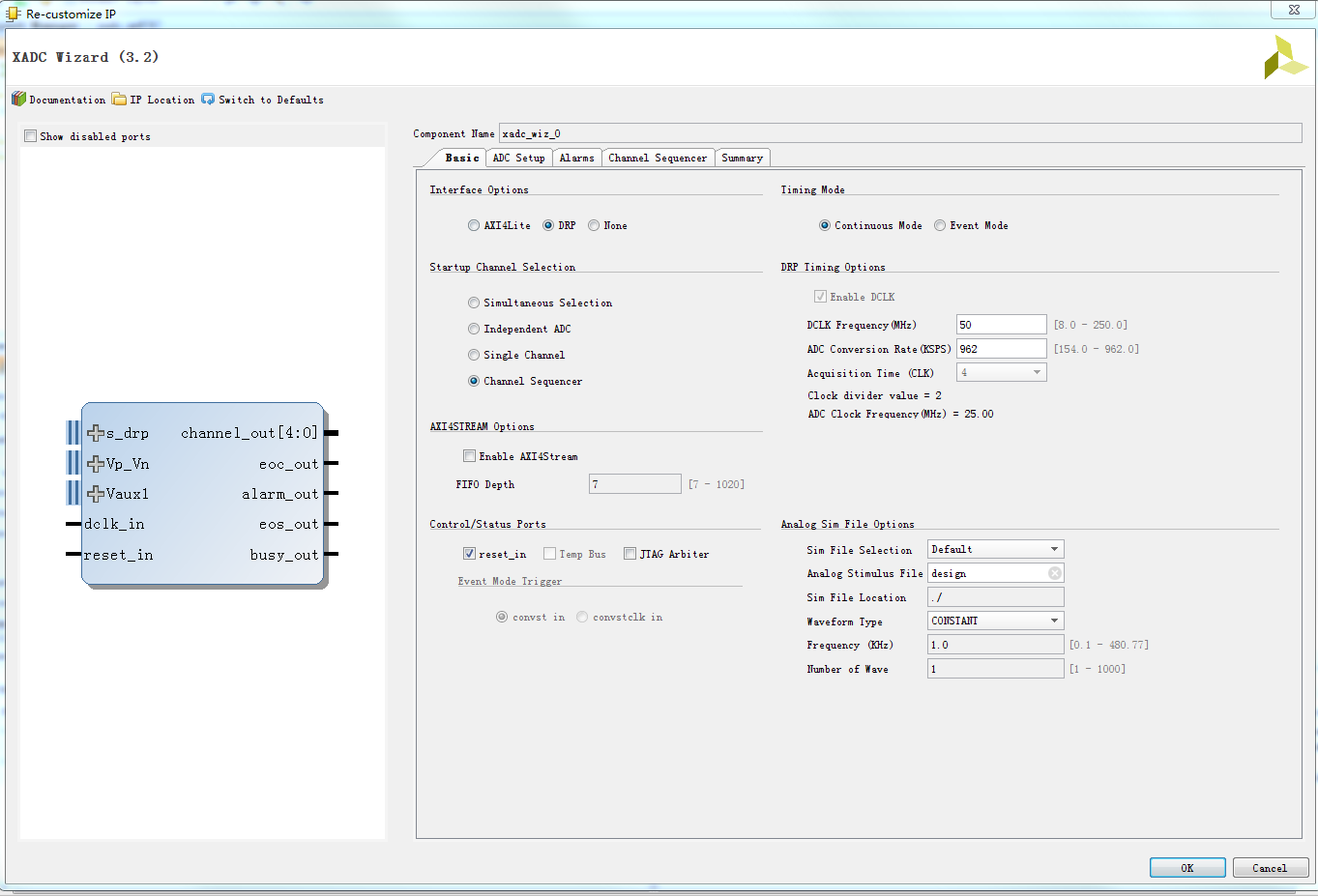

设计核心是通过 Vivado 的 XADC Wizard IP 完成片上 ADC 采样，再由顶层逻辑对采样通道和数据有效信号进行判断。XADC IP 的 dclk_in 连接系统时钟 clk，reset_in 由外部低电平复位信号取反得到，vauxp1/vauxn1 作为实际采样输入端，vp_in/vn_in 在顶层中固定为 0。 在 XADC 读通道控制上，daddr_in 由 {2'b00, channel_out} 组成，den_in 连接 eoc_out，表示每次转换结束后发起下一次读操作；dwe_in 固定为 0，仅进行读取，不写入配置寄存器。channel_out 用于指示当前转换通道，drdy_out 用于指示 do_out 数据有效。 数据处理逻辑保持简洁：当 drdy_out 为 1 且 channel_out 等于 5'b1_0001 时，说明目标辅助通道数据有效，此时将 do_out 高 14 位写入 AD_data。非目标通道或数据未就绪时，AD_data 保持原值，避免输出端出现无效更新。 输出侧没有增加复杂缓存或协议转换，而是将数据就绪信号直接映射到 DA 时钟和写信号，14 位采样值同步输出到 da1_data。这种结构便于观察 XADC 采样到 DA 输出之间的完整数据路径，也方便在实际工程中继续扩展滤波、缩放、缓存或显示模块。

模块结构

AD_top：顶层模块，完成时钟复位、XADC IP 例化、通道判断、采样数据锁存以及 DA 接口输出。 xadc_wiz_0：Vivado XADC Wizard 生成的采样 IP，负责模拟辅助通道采样、通道号输出、转换完成指示和数据有效输出。 test：仿真测试模块，用于工程行为仿真参考。 glbl：Vivado 仿真全局模块。

开发板验证

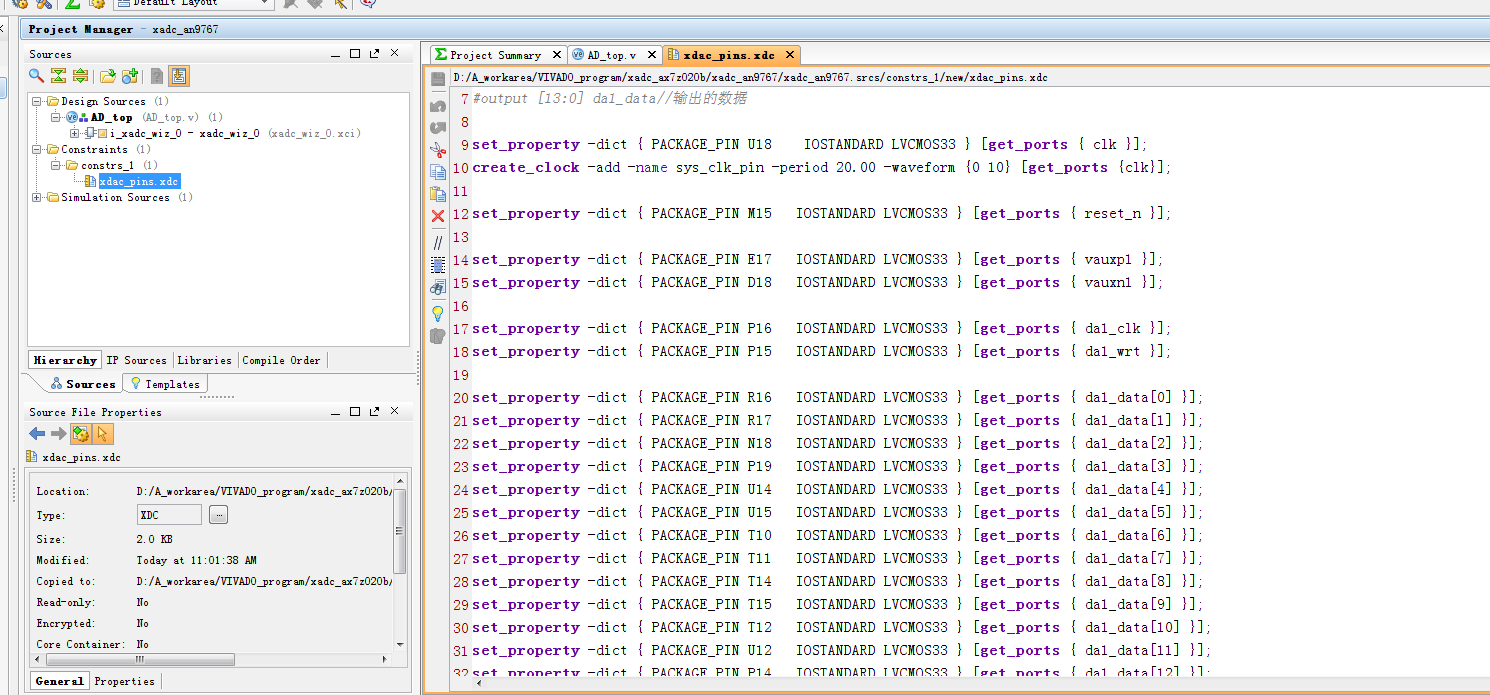

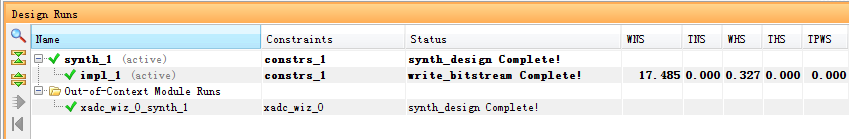

工程包含实际管脚约束文件 xdac_pins.xdc，可用于开发板工程实现和引脚分配参考。实现结果中包含 AD_top.bit、布局布线、时序、功耗、IO、DRC 等 Vivado 实现报告，说明该设计已经按约束完成综合、实现与比特流生成流程。

演示视频

包含演示视频，可用于查看工程运行和实验现象参考。

仿真图/仿真说明/设计文档图片

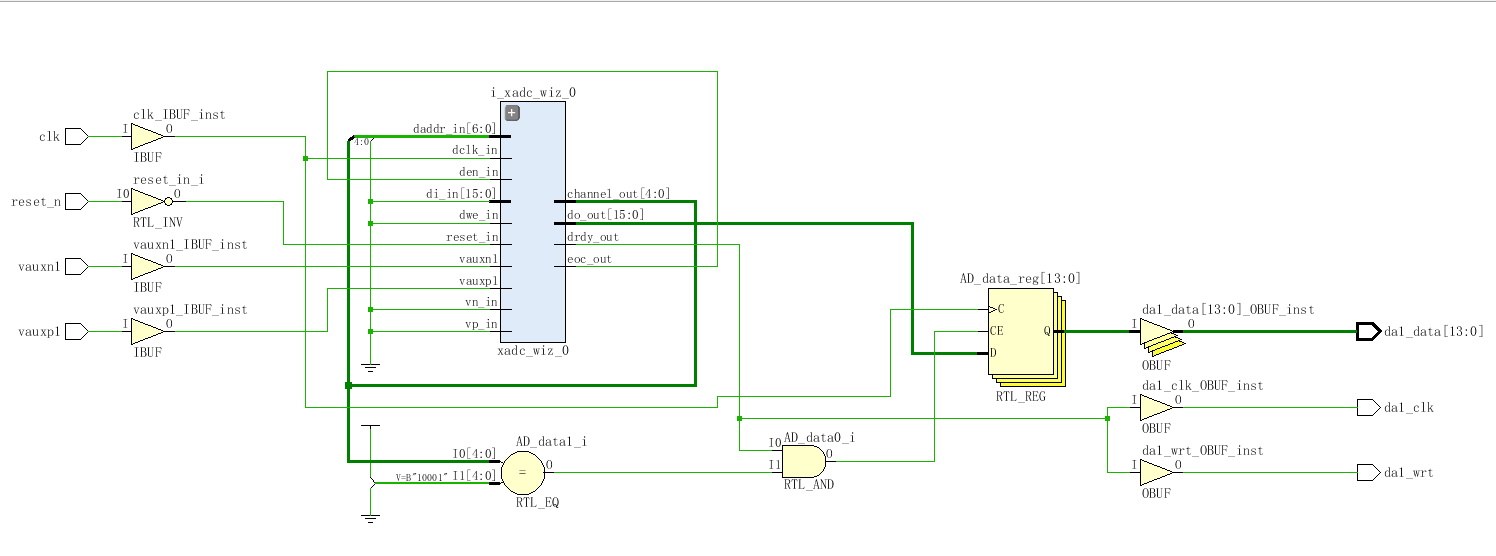

包含工程文件、程序文件、程序编译、RTL 图、管脚分配等设计文档图片内容，并包含 Vivado 仿真相关文件与 test.v 测试文件，可作为理解工程结构、编译流程、RTL 连接关系和引脚分配的参考。

部分代码

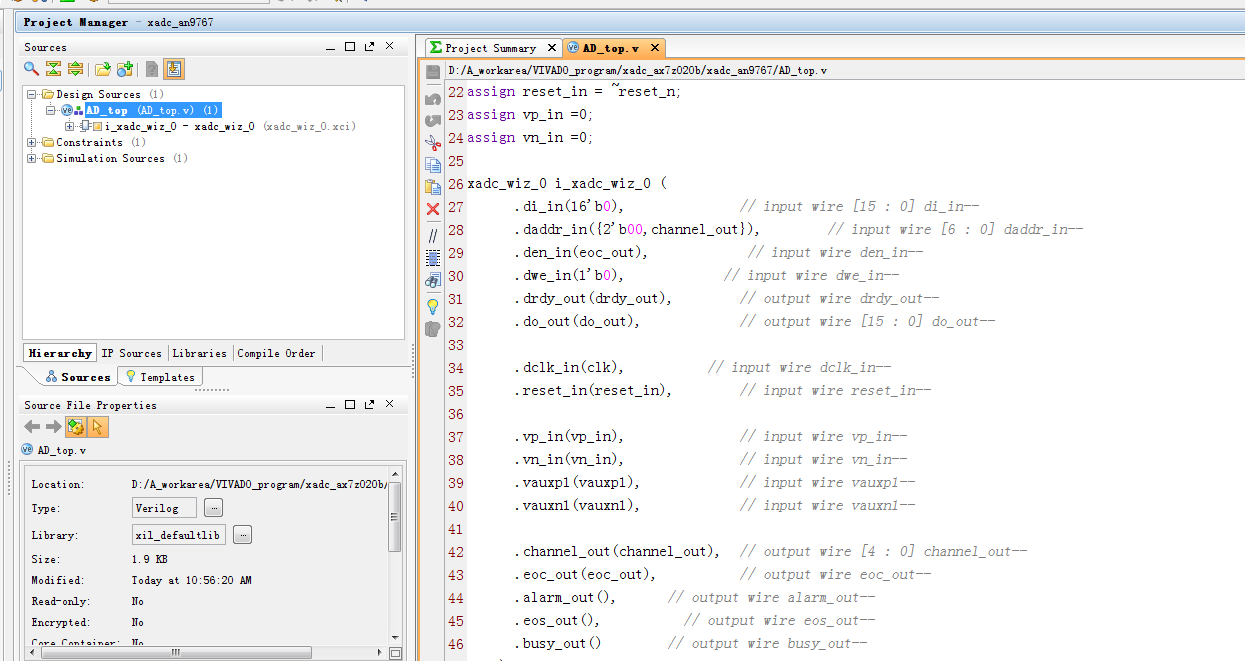

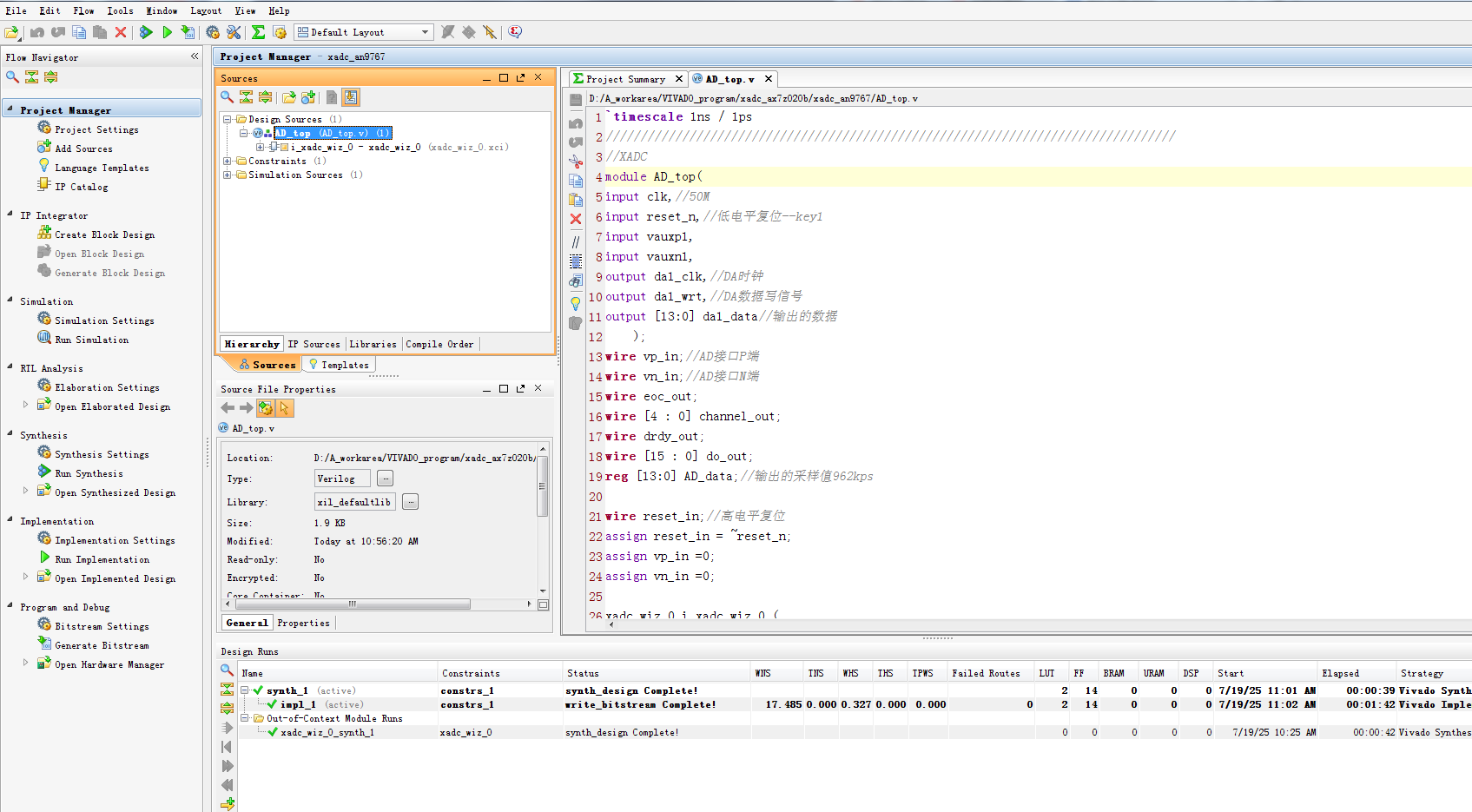

以下展示顶层模块 AD_top 的部分代码，完整源码请下载压缩包查看。

module AD_top(
input clk,//50M
input reset_n,//低电平复位--key1
input vauxp1,
input vauxn1,
output da1_clk,//DA时钟
output da1_wrt,//DA数据写信号
output [13:0] da1_data//输出的数据
    );
wire vp_in;//AD接口P端
wire vn_in;//AD接口N端
wire eoc_out;
wire [4 : 0] channel_out;
wire drdy_out;
wire [15 : 0] do_out;
reg [13:0] AD_data;//输出的采样值962kps

wire reset_in;//高电平复位
assign reset_in = ~reset_n;
assign vp_in =0;
assign vn_in =0;

xadc_wiz_0 i_xadc_wiz_0 (
      .di_in(16'b0),              // input wire [15 : 0] di_in--
      .daddr_in({2'b00,channel_out}),        // input wire [6 : 0] daddr_in--
      .den_in(eoc_out),            // input wire den_in--
      .dwe_in(1'b0),            // input wire dwe_in--
      .drdy_out(drdy_out),        // output wire drdy_out--
      .do_out(do_out),            // output wire [15 : 0] do_out--

      .dclk_in(clk),          // input wire dclk_in--
      .reset_in(reset_in),        // input wire reset_in--

      .vp_in(vp_in),              // input wire vp_in--
      .vn_in(vn_in),              // input wire vn_in--
      .vauxp1(vauxp1),            // input wire vauxp1--
      .vauxn1(vauxn1),            // input wire vauxn1--

      .channel_out(channel_out),  // output wire [4 : 0] channel_out--
      .eoc_out(eoc_out),          // output wire eoc_out--
      .alarm_out(),      // output wire alarm_out--
      .eos_out(),          // output wire eos_out--
      .busy_out()        // output wire busy_out--
    );

//输出的采样值962kps
always@(posedge clk)
begin
    if(drdy_out==1'b1 && channel_out==5'b1_0001) //1ADC地址为h11
        AD_data<=do_out[15:2];//取高14位输出
    else
        AD_data<=AD_data;
end

assign da1_clk=drdy_out;//DA时钟
assign da1_wrt=drdy_out;//DA数据写信号
assign da1_data=AD_data;//输出的数据

endmodule
