功能介绍

本设计实现一个 256 位二进制加法器，支持两个 256 位输入操作数 a、b 与一个进位输入 cin，输出 256 位求和结果 sum 以及最终进位 cout。整体适合用于学习多位宽组合逻辑加法器、全加器级联结构、进位链传递关系以及 Vivado 工程仿真与综合流程。 加法器采用 Verilog 编写，顶层模块为 adder_256bit。设计通过 1 位全加器作为基本运算单元，将 256 个全加器按位级联，低位进位逐级传递到高位，最终形成 256 位加法结果。该结构逻辑清晰，接口简单，便于在 Vivado 中观察 RTL 展开结构，也便于结合 testbench 验证不同输入数据下的求和与进位输出。 设计内容覆盖程序文件、编译过程、RTL 图、单个 full_adder 内部电路、testbench、仿真图以及综合结果分析。综合结果中给出了 LUT 资源使用情况，可用于理解宽位加法器在 FPGA 中的面积占用与进位链延迟特点。

运行环境

开发软件：Vivado 设计语言：Verilog 工程类型：FPGA 逻辑设计与仿真工程 主要文件包括：adder_256bit.v、full_adder.v、adder_256bit_tb.v、Vivado 工程文件 adder_256bit.xpr。

设计思路

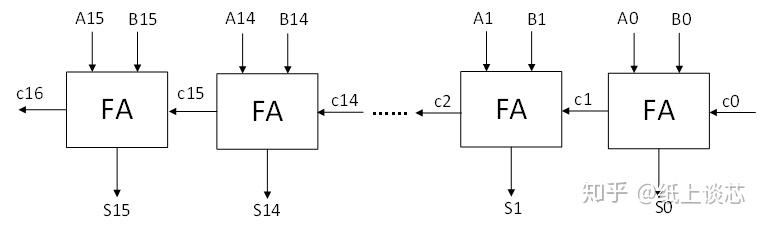

设计采用行波进位加法器（Ripple Carry Adder，RCA）结构。行波进位加法器的核心思想是将多位加法拆分为多个 1 位全加器运算，每一级全加器负责处理对应位的 a、b 和来自低一位的进位 cin，并输出当前位求和结果 s 与传递给高一位的进位 cout。 1 位全加器相比半加器多了进位输入 cin，因此能够正确处理多位二进制加法中由低位传来的进位。对于 256 位加法器，最低位全加器的进位输入来自顶层 cin，之后每一级 full_adder 的 cout 连接到下一级 full_adder 的 cin，直到第 255 位计算完成后，最高一级输出最终进位 cout。 在 Verilog 实现中，设计使用中间进位信号 temp[256:0] 保存各级进位状态，temp[0] 连接输入 cin，temp[256] 作为最终输出进位。通过 genvar 和 for-generate 结构例化 256 个 full_adder，使代码保持简洁，同时完整表达 256 位硬件级联结构。 该结构的优点是实现直观、资源组织清楚、便于教学和工程分析；其性能瓶颈主要来自进位链传播延迟。文档中对 256 级进位传递进行了性能说明，并给出了综合资源分析，综合结果显示该加法器使用 456 个 LUT 资源。

模块结构

模块结构如下： 1. adder_256bit：顶层 256 位加法器模块，输入 a[255:0]、b[255:0]、cin，输出 sum[255:0]、cout。内部定义 temp[256:0] 作为进位链，通过 generate 循环例化 256 个 full_adder。 2. full_adder：1 位全加器模块，完成单比特 a、b、cin 的求和运算，输出单比特和 s 与进位 cout，是 256 位加法器的基本组成单元。 3. adder_256bit_tb：仿真测试模块，用于对顶层 adder_256bit 进行功能验证，配合 Vivado/XSim 仿真观察输入、输出和进位结果。 整体层次为 testbench 调用 adder_256bit，adder_256bit 内部级联调用 full_adder。

演示视频

提供演示视频，可用于查看 Vivado 工程运行、代码文件、仿真或相关设计展示过程，便于快速了解工程内容与验证流程。

仿真图/仿真说明/设计文档图片

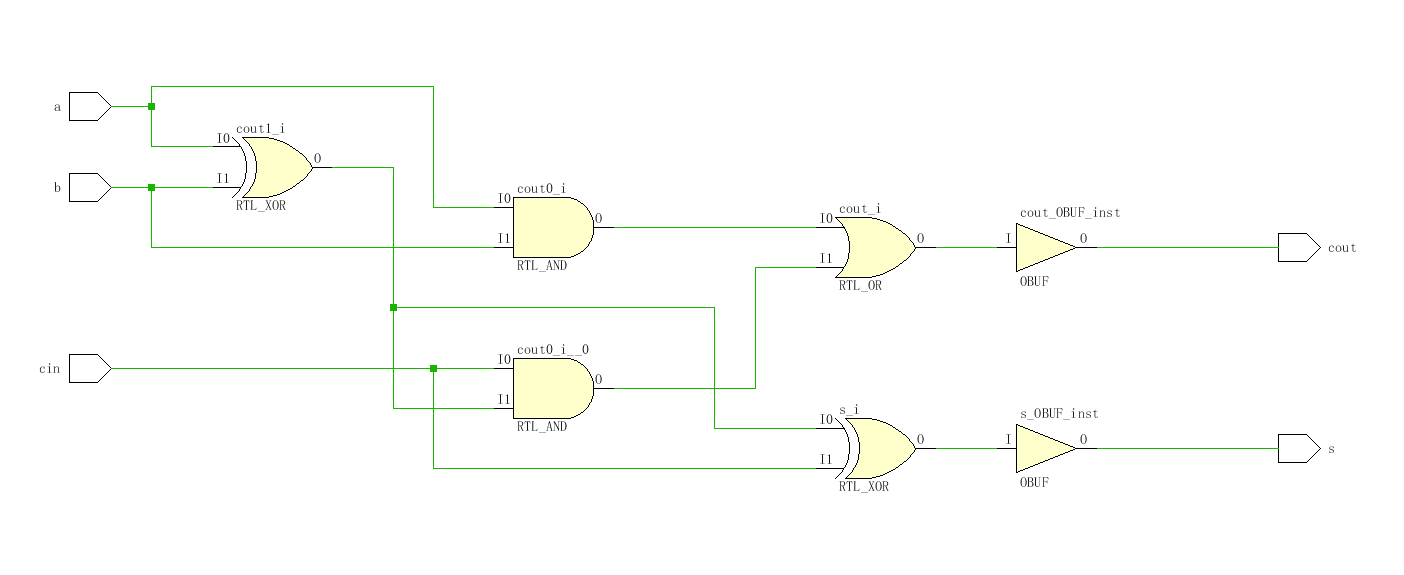

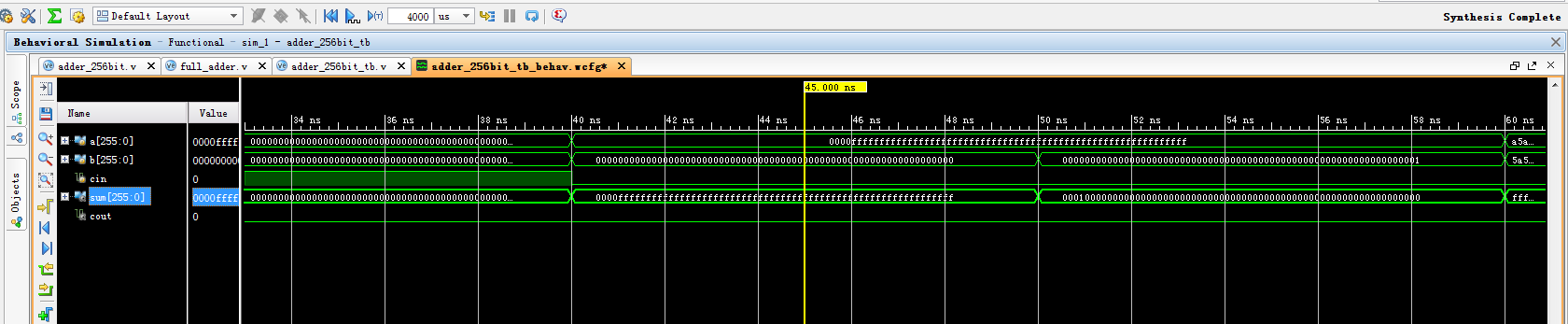

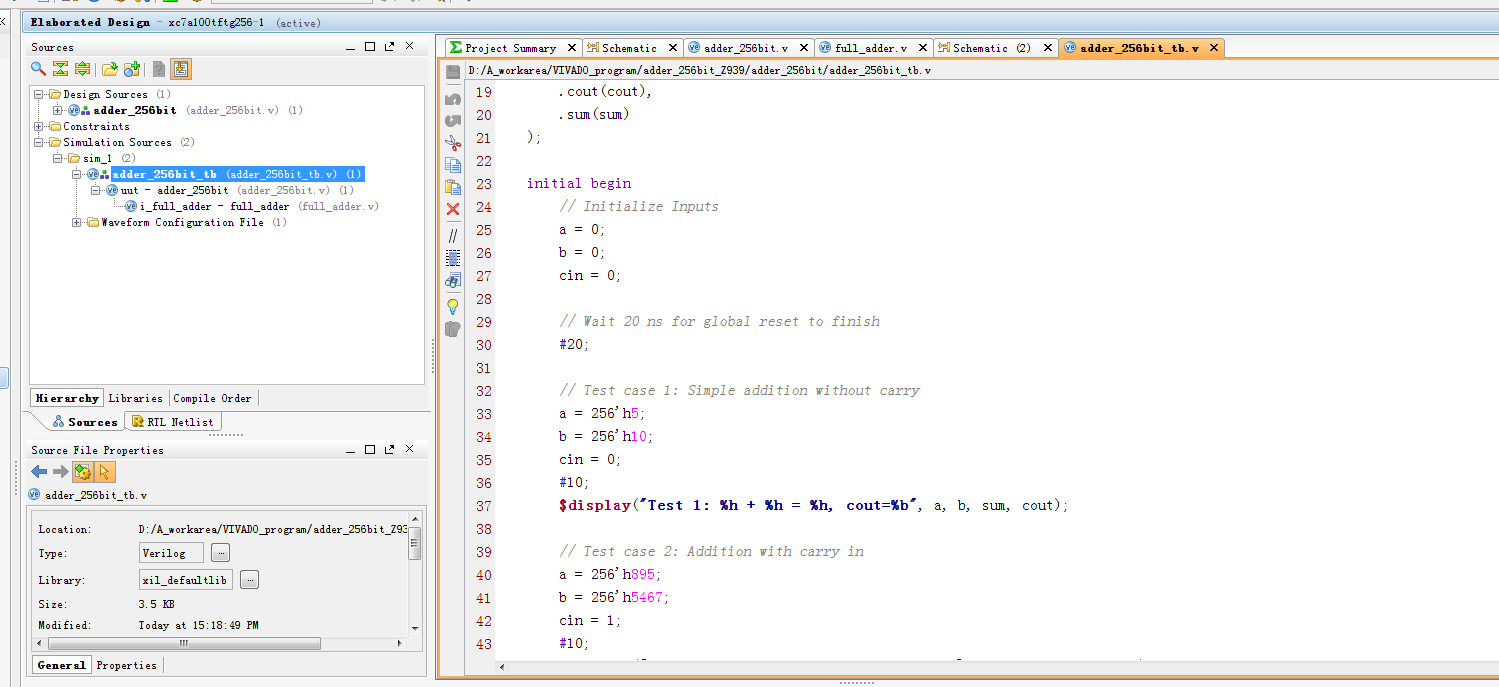

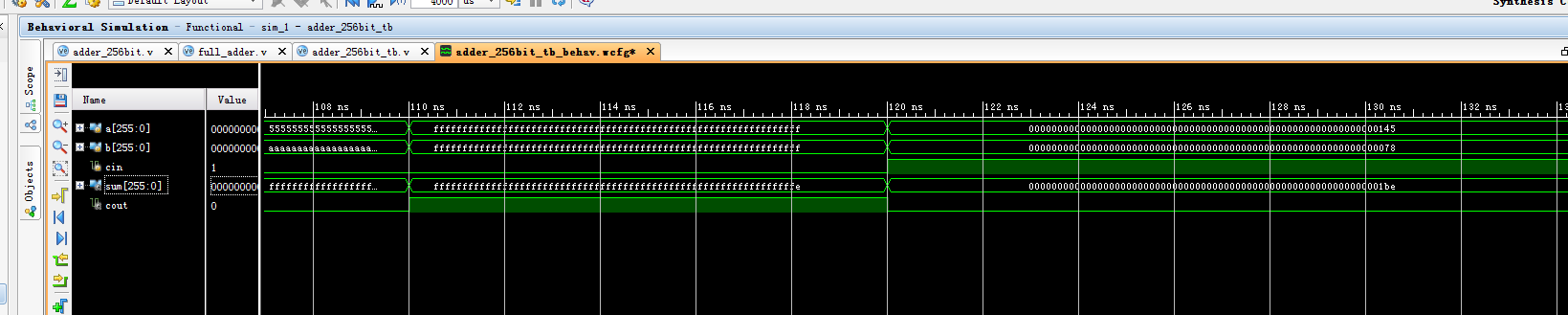

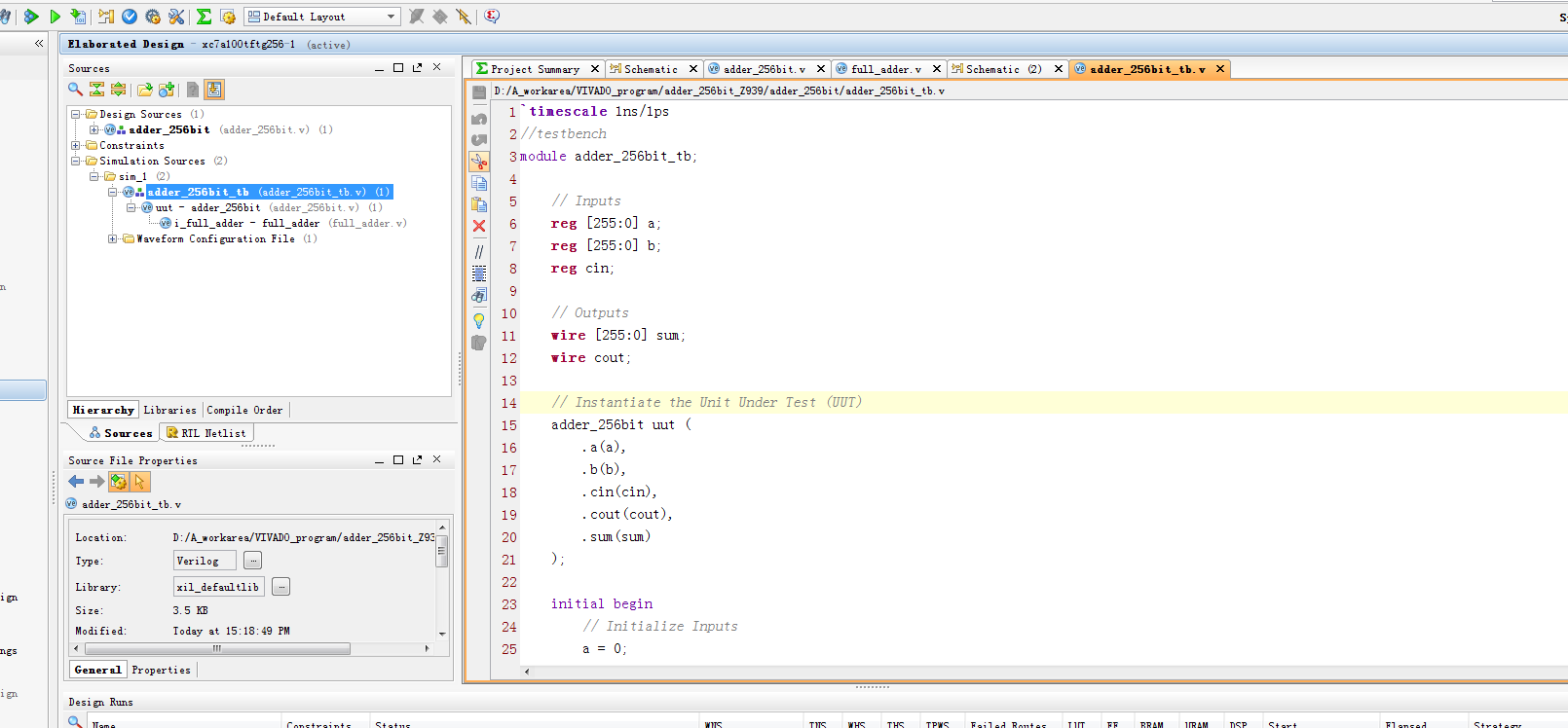

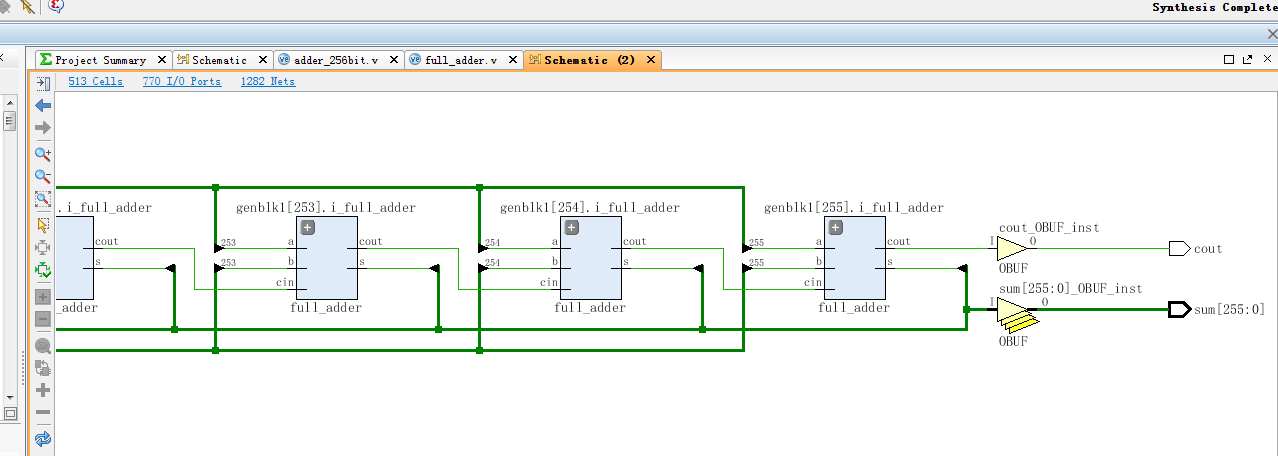

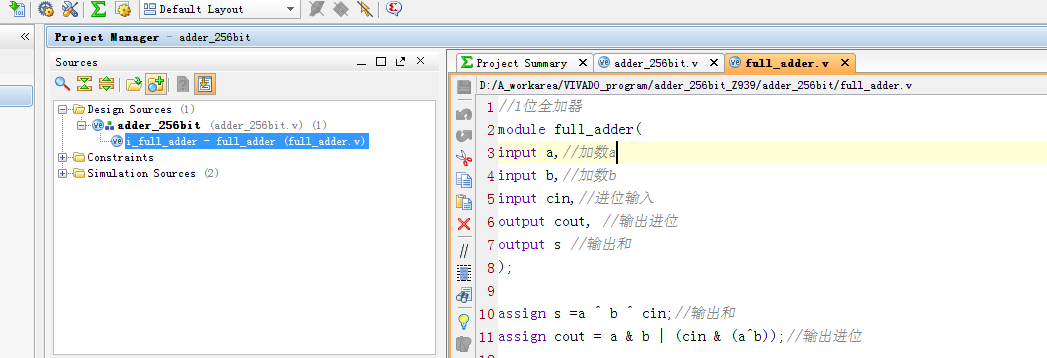

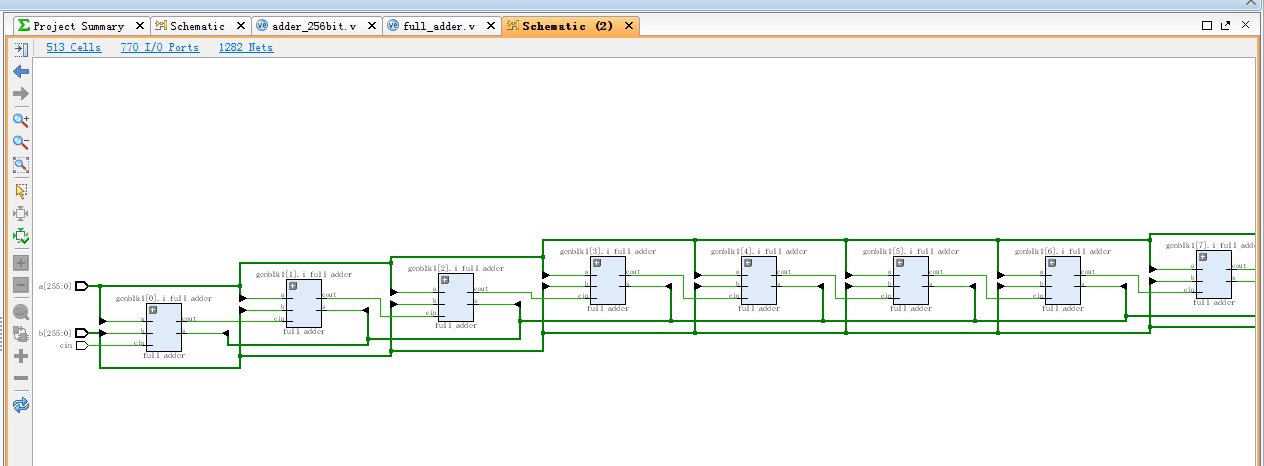

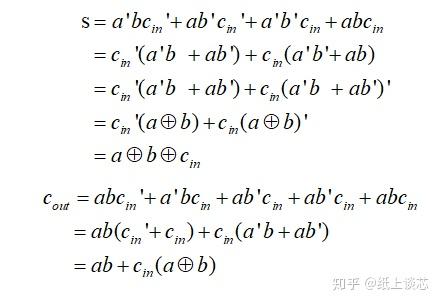

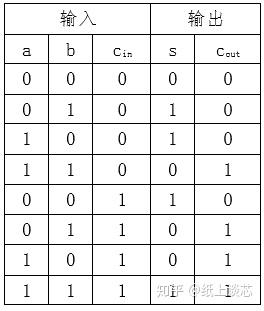

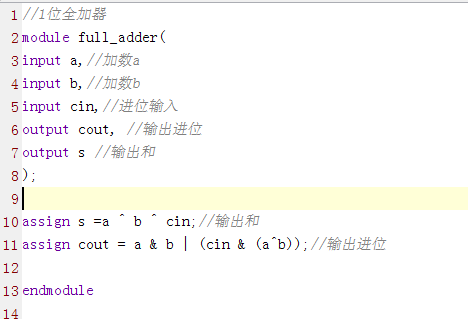

设计包含 testbench 与 Vivado 仿真工程文件，并配有仿真图、RTL 图、单个 full_adder 内部电路图、程序编译说明和综合结果说明等设计文档图片。仿真部分用于验证 256 位加法器在不同输入组合下的 sum 与 cout 输出关系，RTL 和综合图可辅助理解全加器级联后的硬件结构。 设计文档还包含半加器、1 位全加器、256 位全加器结构说明、真值表、逻辑表达式、Verilog 描述、电路图以及综合面积和性能分析内容，适合作为课程设计、实验报告或 FPGA 组合逻辑学习参考。

部分代码

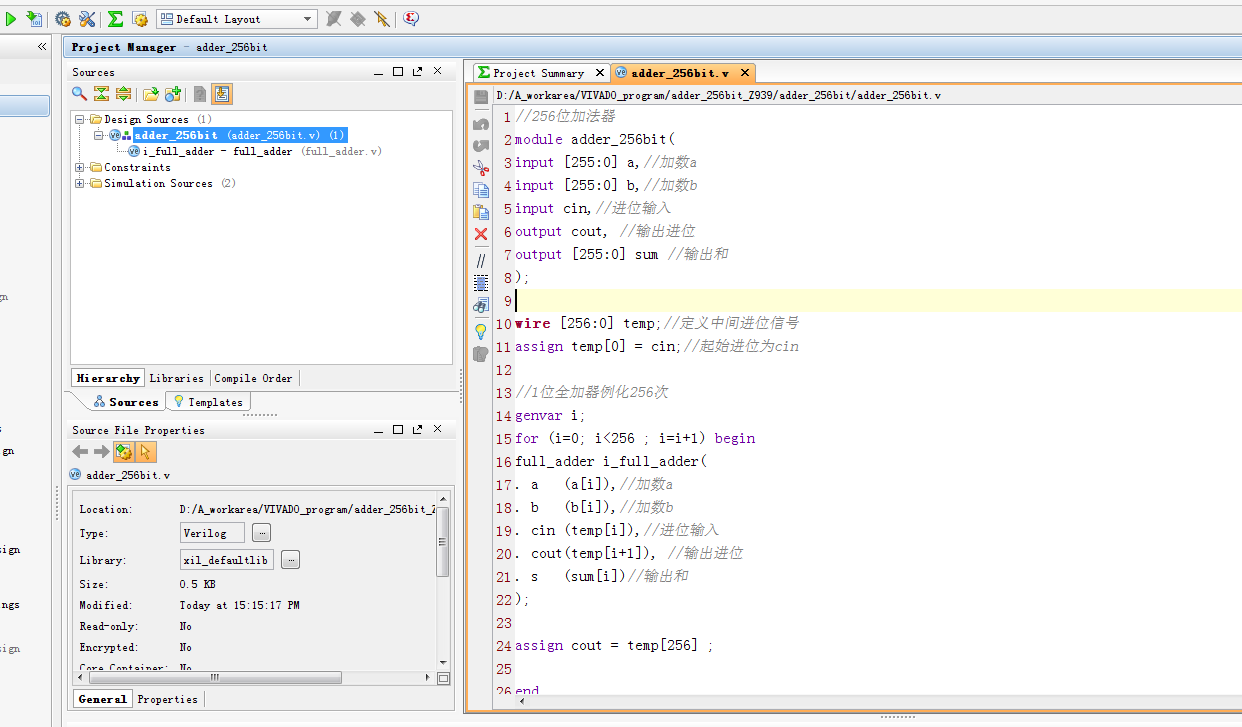

以下展示顶层模块 adder_256bit 的部分代码，完整源码请下载压缩包查看。

module adder_256bit(
input [255:0] a,//加数a
input [255:0] b,//加数b
input cin,//进位输入
output cout, //输出进位
output [255:0] sum //输出和
);

wire [256:0] temp;//定义中间进位信号
assign temp[0] = cin;//起始进位为cin

//1位全加器例化256次
genvar i;
for (i=0; i<256 ; i=i+1) begin
full_adder i_full_adder(
. a   (a[i]),//加数a
. b   (b[i]),//加数b
. cin (temp[i]),//进位输入
. cout(temp[i+1]), //输出进位
. s   (sum[i])//输出和
);

assign cout = temp[256] ;

end




endmodule
