10位加法器 FPGA 设计 Verilog Vivado

名称：10位加法器 FPGA 设计 Verilog Vivado

软件：Vivado

语言：Verilog

功能介绍

本设计为 10 位加法器 FPGA 工程，核心功能是完成两路输入数据的加法运算，并通过分层逻辑单元组织进位生成、进位传播和最终输出。工程采用 Verilog/SystemVerilog 源码形式组织，适合用于学习加法器结构、组合逻辑设计、层次化模块调用以及 Vivado 仿真流程。 设计主体围绕 Add10 模块展开，配合 InputCell、BlackCell、GreyCell、OutputCell 等基础单元构建加法逻辑。相比单纯用一条加法赋值语句完成运算，本设计更强调加法器内部结构的展开，便于观察进位链路、单元连接方式以及不同层级模块之间的信号传递关系。 工程包含 Add10_tb 测试文件，可在 Vivado 中进行行为级仿真验证。配套文档给出了工程文件、testbench 文件以及仿真图和结果说明，适合作为课程设计、数字逻辑实验、FPGA 加法器结构学习和 Vivado 仿真练习参考。

运行环境

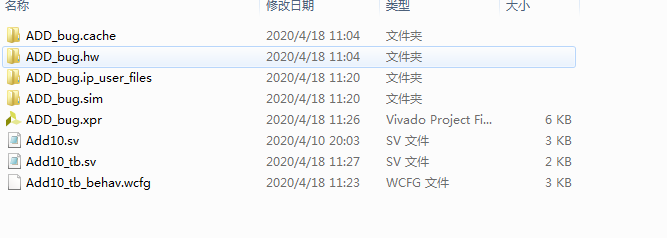

开发软件：Vivado 设计语言：Verilog 工程类型：FPGA 逻辑设计与行为级仿真工程 主要文件：ADD_bug.xpr、Add10.sv、Add10_tb.sv 仿真方式：Vivado XSim 行为级仿真

设计思路

设计采用层次化加法器结构，将 10 位加法运算拆分为多个功能明确的基础逻辑单元。输入端首先通过 InputCell 对每一位输入信号进行处理，形成后续进位计算所需的生成信号和传播信号；中间层通过 BlackCell、GreyCell 等模块完成进位相关逻辑的级联计算；输出端再由 OutputCell 结合进位信息得到最终求和结果。 这种结构化写法有助于把加法器的内部运算过程展开，而不是把全部逻辑隐藏在高级运算符中。对于学习者来说，可以更直观地理解加法器中进位生成、进位传递和求和输出之间的关系，也便于在仿真波形中逐级观察关键中间信号。 测试平台 Add10_tb 用于驱动 Add10 模块进行功能仿真，验证输入激励下的输出变化。Vivado 工程中已包含仿真配置和波形配置文件，可用于复现实验过程并查看仿真结果。整体设计重点在于 Verilog 层次化建模、组合逻辑模块复用以及 Vivado 仿真验证流程。

模块结构

主要模块结构如下： 1. Add10：10 位加法器核心模块，负责组织各基础单元并完成整体加法逻辑。 2. InputCell：输入处理单元，用于产生后续进位计算所需的基础信号。 3. BlackCell：黑单元，用于组合和传递进位生成/传播相关信号。 4. GreyCell：灰单元，用于生成特定层级的进位输出信号。 5. OutputCell：输出处理单元，根据输入和进位信息生成最终结果位。 6. Add10_tb：仿真测试平台，用于给 Add10 提供测试激励并观察仿真输出。 7. glbl：Vivado 仿真全局模块，用于仿真环境中的全局复位、三态和 JTAG 等全局信号建模。

演示视频

包含仿真演示视频，可用于查看 Vivado 仿真运行过程和输出结果展示。该视频适合配合工程文件与仿真波形一起学习，帮助理解测试平台如何驱动 Add10 模块以及仿真结果如何呈现。

仿真图/仿真说明/设计文档图片

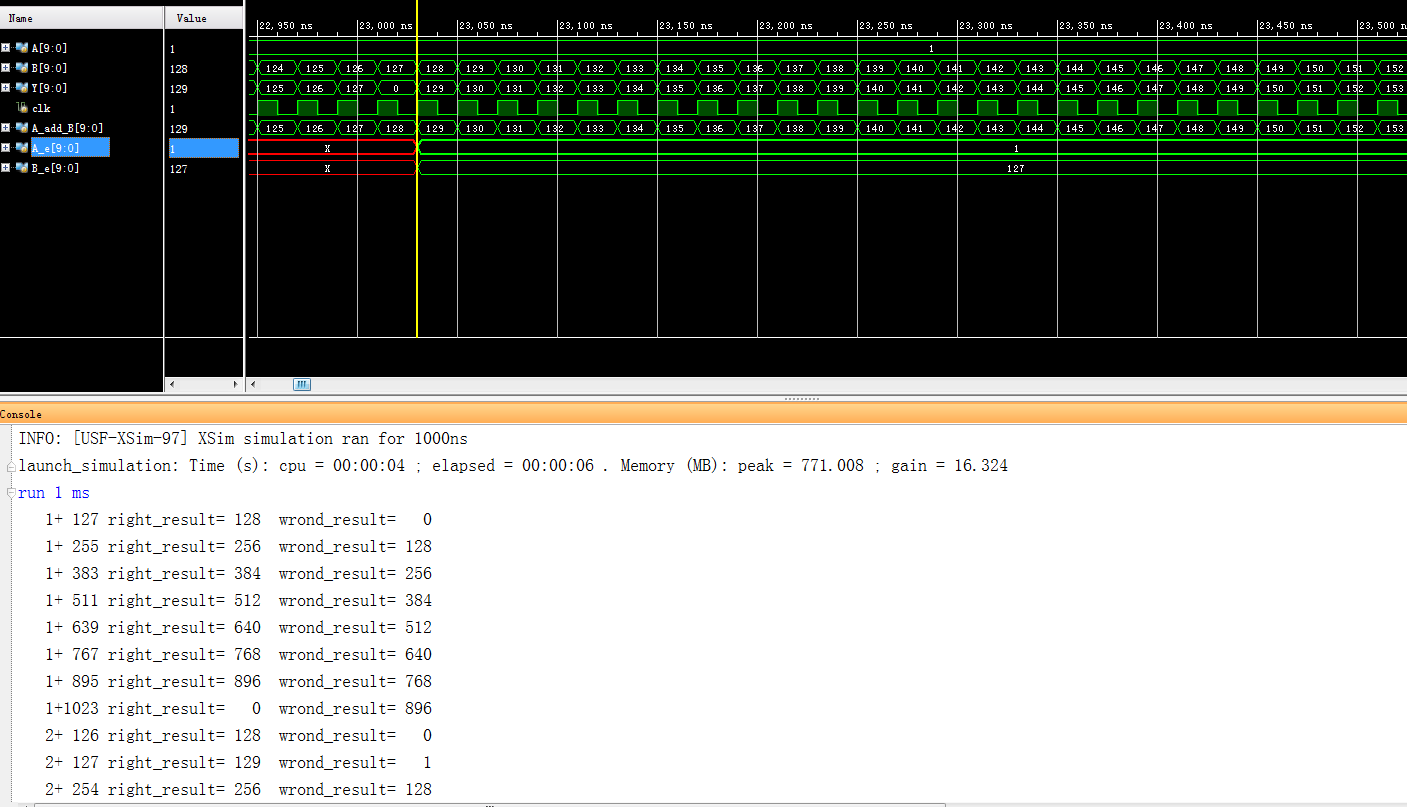

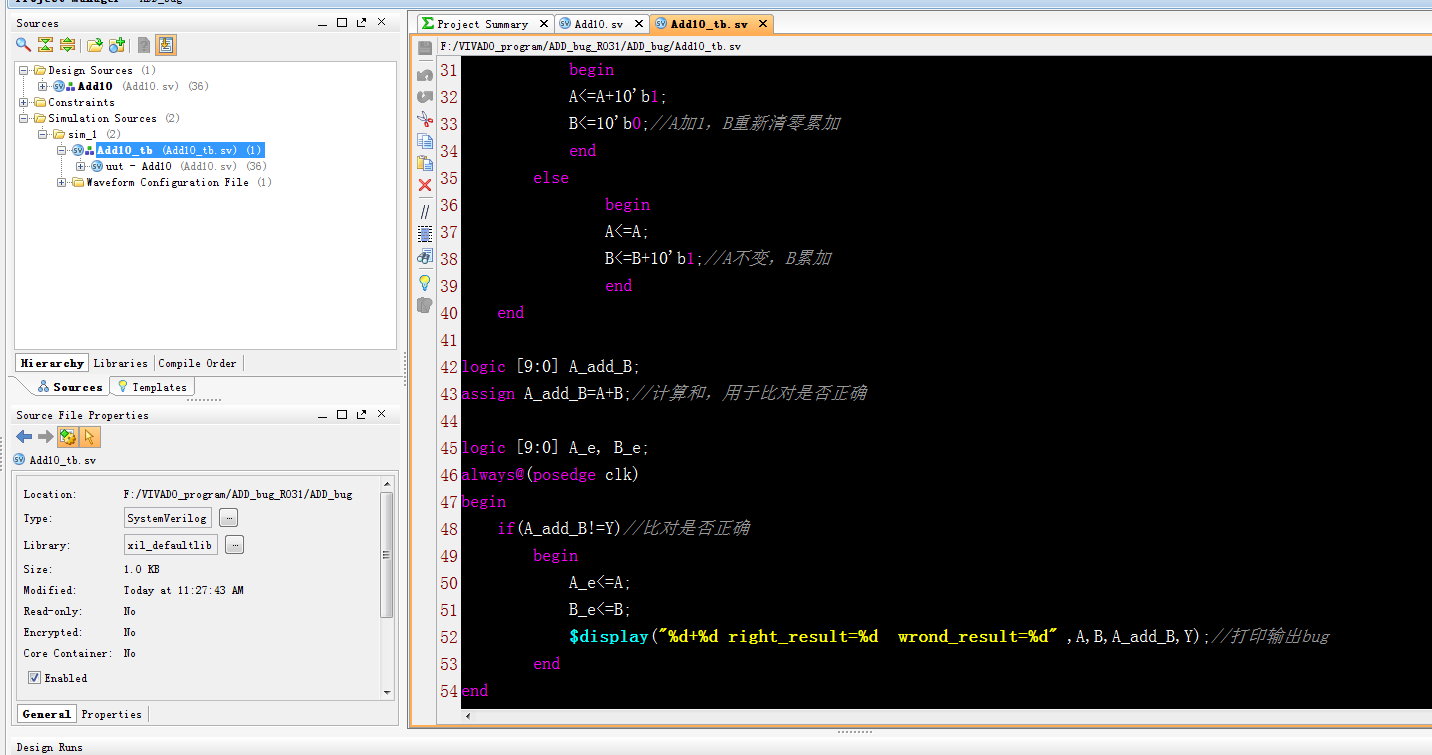

设计文档包含工程文件说明、testbench 文件说明、仿真图及结果等内容，并配有多张仿真相关图片。文档可用于快速了解工程组成、仿真入口以及结果观察方式。

部分代码

以下展示顶层模块 glbl 的部分代码，完整源码请下载压缩包查看。

module glbl ();

    parameter ROC_WIDTH = 100000;
    parameter TOC_WIDTH = 0;

//--------   STARTUP Globals --------------
    wire GSR;
    wire GTS;
    wire GWE;
    wire PRLD;
    tri1 p_up_tmp;
    tri (weak1, strong0) PLL_LOCKG = p_up_tmp;

    wire PROGB_GLBL;
    wire CCLKO_GLBL;
    wire FCSBO_GLBL;
    wire [3:0] DO_GLBL;
    wire [3:0] DI_GLBL;

    reg GSR_int;
    reg GTS_int;
    reg PRLD_int;

//--------   JTAG Globals --------------
    wire JTAG_TDO_GLBL;
    wire JTAG_TCK_GLBL;
    wire JTAG_TDI_GLBL;
    wire JTAG_TMS_GLBL;
    wire JTAG_TRST_GLBL;

    reg JTAG_CAPTURE_GLBL;
    reg JTAG_RESET_GLBL;
    reg JTAG_SHIFT_GLBL;
    reg JTAG_UPDATE_GLBL;
    reg JTAG_RUNTEST_GLBL;

    reg JTAG_SEL1_GLBL = 0;
    reg JTAG_SEL2_GLBL = 0 ;
    reg JTAG_SEL3_GLBL = 0;
    reg JTAG_SEL4_GLBL = 0;

    reg JTAG_USER_TDO1_GLBL = 1'bz;
    reg JTAG_USER_TDO2_GLBL = 1'bz;
    reg JTAG_USER_TDO3_GLBL = 1'bz;
    reg JTAG_USER_TDO4_GLBL = 1'bz;

    assign (weak1, weak0) GSR = GSR_int;
    assign (weak1, weak0) GTS = GTS_int;
    assign (weak1, weak0) PRLD = PRLD_int;

    initial begin
	GSR_int = 1'b1;
	PRLD_int = 1'b1;
	#(ROC_WIDTH)
	GSR_int = 1'b0;
	PRLD_int = 1'b0;
    end

    initial begin
	GTS_int = 1'b1;
	#(TOC_WIDTH)
	GTS_int = 1'b0;
    end

endmodule

代码文件（付费下载）
